Пилотные гидролинии (1) — HITACHI ZX850H

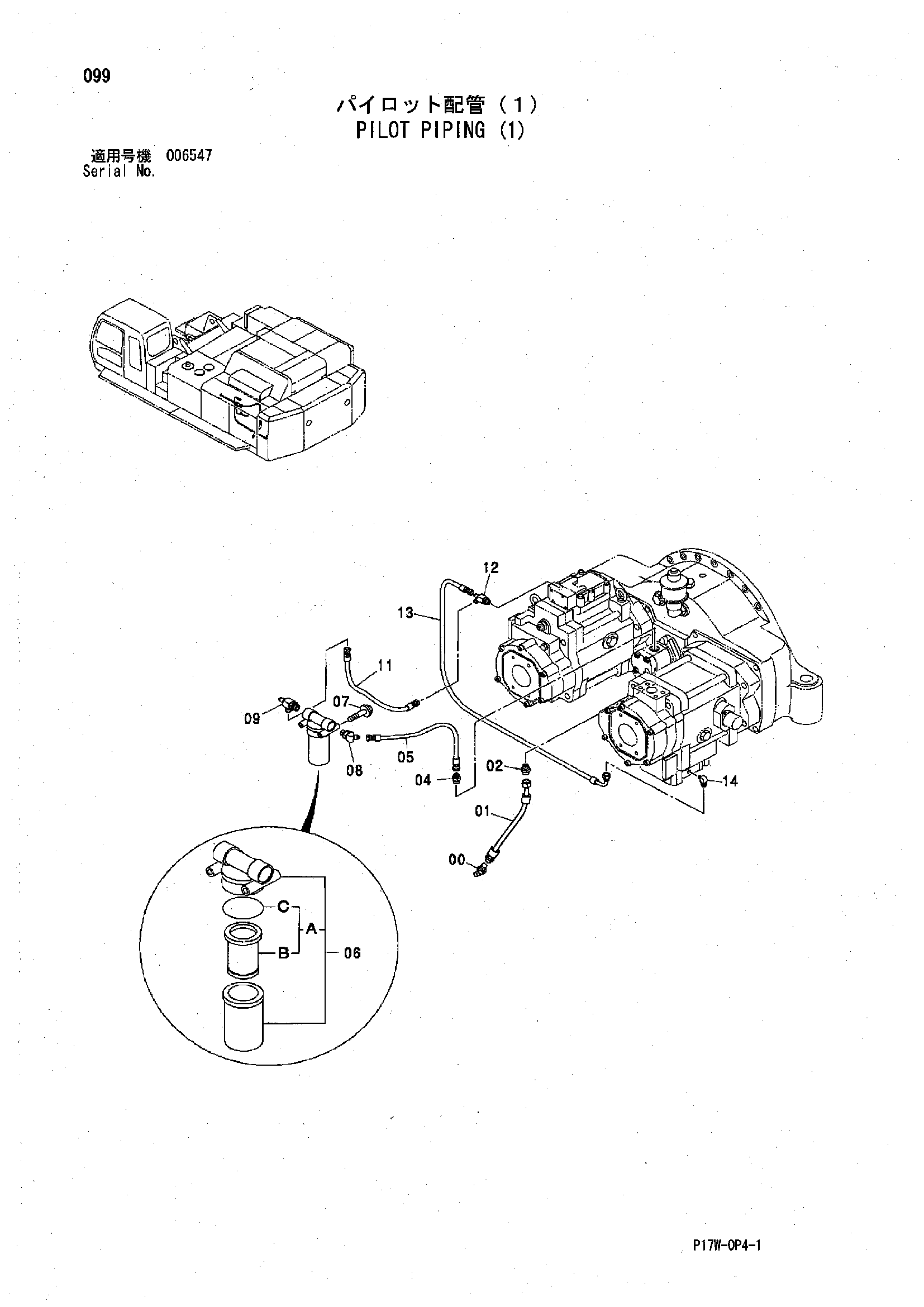

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852366 | Угловой штуцер | 1 |
| 00A | 4506424 | Уплотнительное кольцо | 1 |
| 01 | 4614025 | Шланг | 1 |
| 02 | A852166 | Адаптер | 1 |
| 02A | 4506424 | Уплотнительное кольцо | 1 |
| 04 | A852144 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | 4285055 | Шланг | 1 |
| 06 | 4631976 | Масляный фильтр | 1 |
| 06A | 4370435 | Фильтрующий элемент | 1 |
| 06B | 4191301 | Фильтрующий элемент | 1 |
| 06C | A811060 | Уплотнительное кольцо | 1 |
| 07 | J271000 | Болт с шайбой | 2 |
| 07A | J901000 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | A852244 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | 4303003 | Тройник | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4441409 | Шланг | 1 |
| 12 | A852423 | Тройник | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | 4449267 | Шланг | 1 |
| 14 | A852323 | Угловой штуцер | 1 |
| 14A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
