BE рукоять 2.95m — HITACHI ZX850H

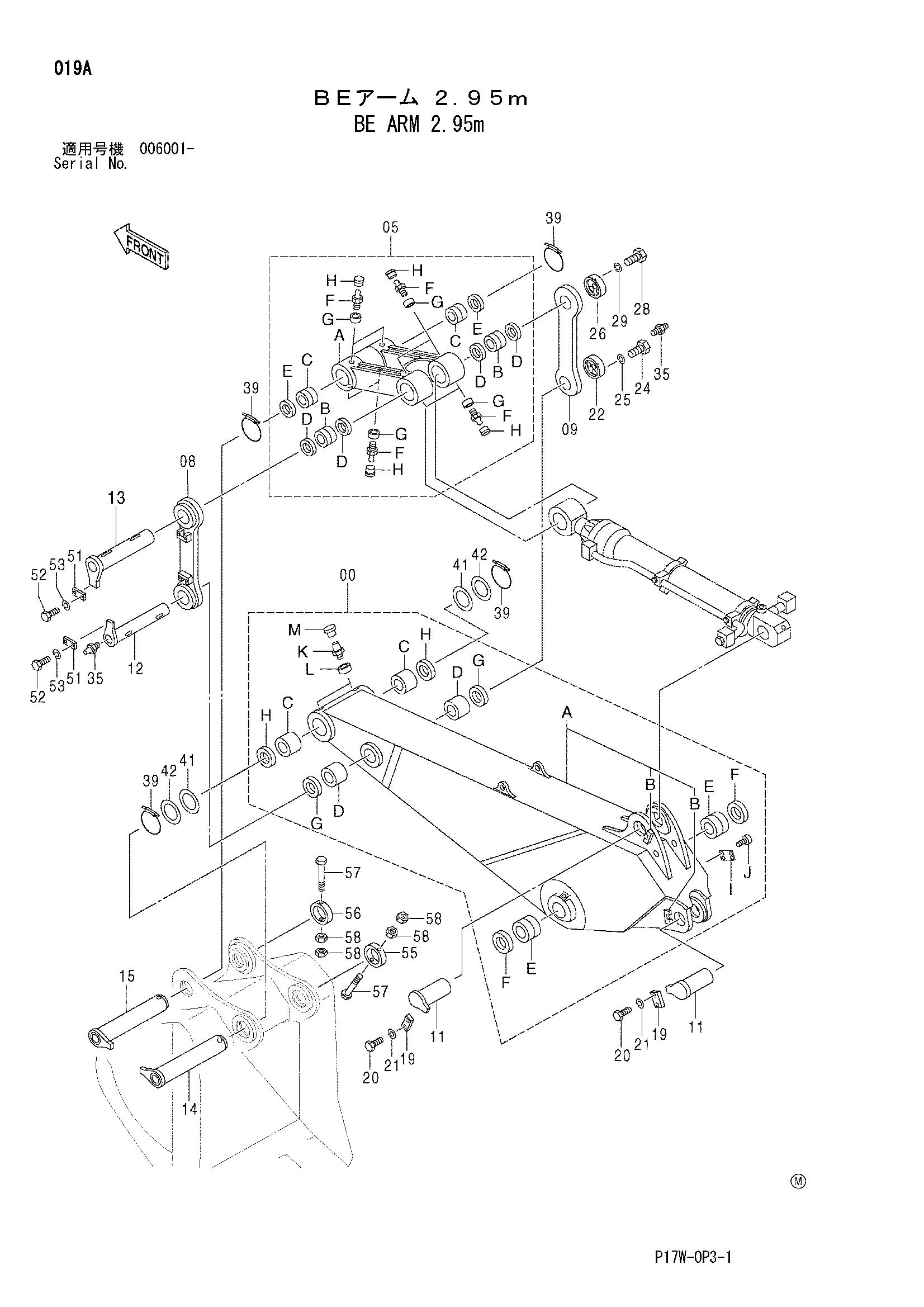

Заводская схема «BE рукоять 2.95m» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-M | 9213997 замена: 9233515 | Рукоять в сборе | 1 |
| 00A-M | 9233515 | Рукоять в сборе | 1 |
| 00A | 5004847 | Рукоять | 1 |
| 00A | 5009215 | Рукоять | 1 |
| 00B | 4379221 | Ограничитель | 2 |
| 00C | 3074245 | Втулка | 2 |
| 00C | 3100789 | Втулка | 2 |
| 00D | 4129729 | Втулка | 2 |
| 00E | 4218719 | Втулка | 2 |
| 00F | 4251766 | Пылезащитное уплотнение | 2 |
| 00G | 4251212 | Пылезащитное уплотнение | 2 |
| 00H | 4251766 | Пылезащитное уплотнение | 2 |
| 00I | 4454761 | Информационная табличка | 1 |
| 00J | M492564 | Приводной винт | 4 |
| 00K | J75481 | Пресс-маслёнка | 2 |
| 00L | 4130686 | Втулка | 2 |
| 00M | 4105912 | Колпачок | 2 |
| 05 | 9205875 | Тяга в сборе | 1 |
| 05A | 7041049 | Тяга | 1 |
| 05B | 4234708 | Втулка | 2 |
| 05C | 4461278 | Втулка | 2 |
| 05D | 4251753 | Пылезащитное уплотнение | 4 |
| 05E | 4251767 | Пылезащитное уплотнение | 2 |
| 05F | J75481 | Пресс-маслёнка | 8 |
| 05G | 4130686 | Втулка | 8 |
| 05H | 4105912 | Колпачок | 8 |
| 08 | 8086908 | Тяга | 1 |
| 09 | 8085373 | Тяга | 1 |
| 11 | 8067795 | Палец | 2 |
| 12 | 8067798 | Палец | 1 |
| 13 | 8085461 | Палец | 1 |
| 14 | 8091252 | Палец | 1 |
| 15 | 8091253 | Палец | 1 |
| 19 | 4122729 | Пластина | 2 |
| 20 | J912045 | Болт | 4 |
| 21 | A590920 | Пружинная шайба | 4 |
| 22 | 4393378 | Ограничитель | 1 |
| 24 | J241645 | Болт | 3 |
| 25 | A590916 | Пружинная шайба | 3 |
| 26 | 4393383 | Ограничитель | 1 |
| 28 | J912045 | Болт | 3 |
| 29 | A590920 | Пружинная шайба | 3 |
| 35 | J75481 | Пресс-маслёнка | 2 |
| 39 | 4487585 | Уплотнительное кольцо | 4 |
| 41 | 4386485 | Упорная пластина 1.0 | 2 |
| 42 | 4386486 | Упорная пластина 2.0 | 2 |
| 51 | 4450293 | Пластина | 2 |
| 52 | J912045 | Болт | 4 |
| 53 | A590920 | Пружинная шайба | 4 |
| 55 | 4450312 | Ограничитель | 1 |
| 56 | 4387180 | Ограничитель | 1 |
| 57 | 4295167 | Болт | 2 |
| 58 | J951020 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
