Гидролинии рабочего оборудования (10.7m стрела) — HITACHI ZX850H

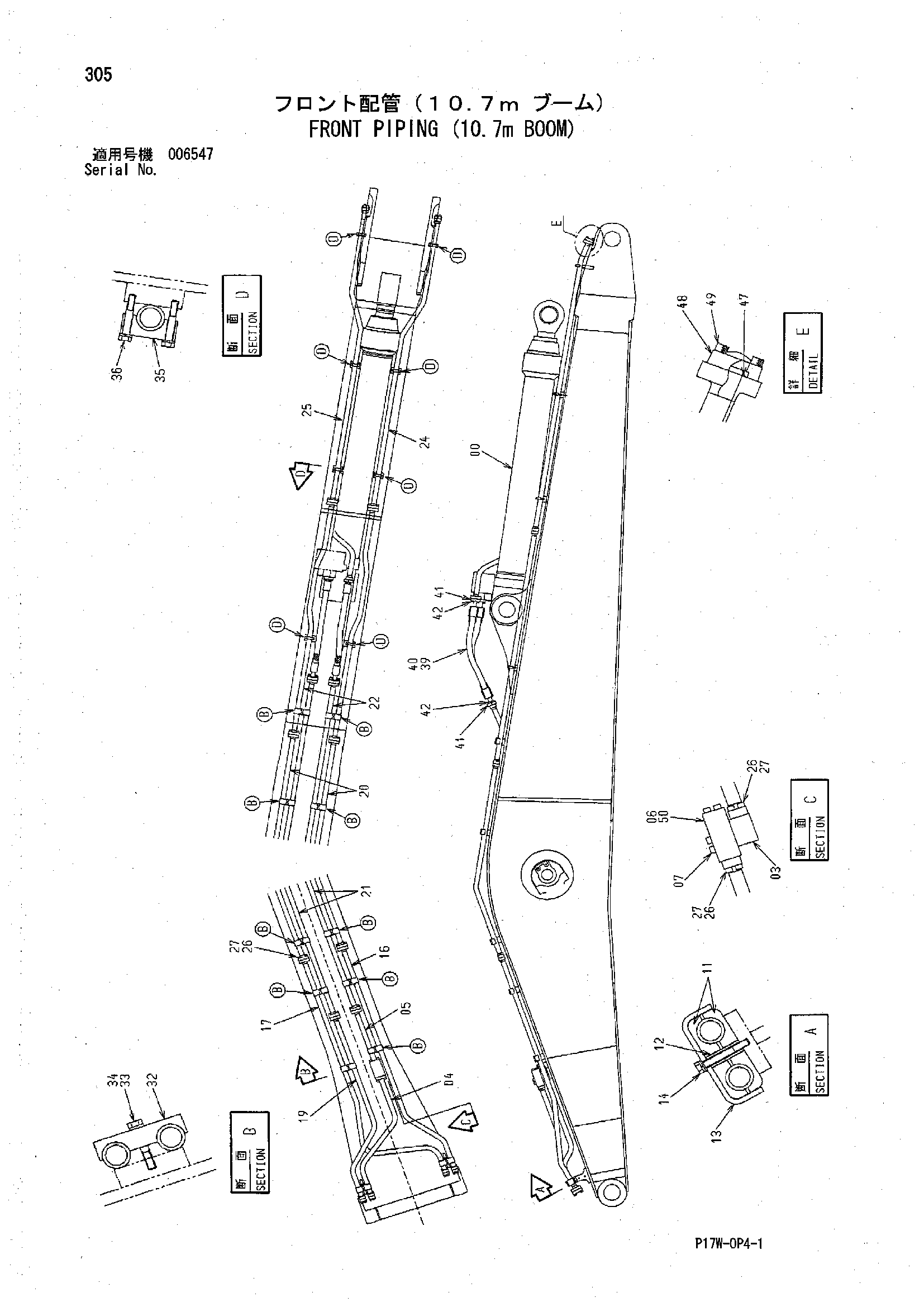

Заводская схема «Гидролинии рабочего оборудования (10.7m стрела)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4631811 | Гидроцилиндр рукояти | 1 |
| 03 | 4633505 | Блок | 1 |
| 04 | 8099891 | Трубка | 1 |
| 05 | 8099892 | Трубка | 1 |
| 06 | 4069900 | Уплотнительное кольцо | 1 |
| 07 | M341600 | Болт с внутренним шестигранником | 4 |
| 11 | 4342703 | Хомут | 4 |
| 12 | 4342699 | Проставка | 4 |
| 13 | 4342695 | Хомут трубки | 2 |
| 14 | J271295 | Болт с шайбой | 4 |
| 14A | J901295 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 16 | 8061204 | Трубка | 1 |
| 17 | 8061206 | Трубка | 1 |
| 19 | 8061209 | Трубка | 1 |
| 20 | 8082799 | Трубка | 2 |
| 21 | 8082862 | Трубка | 2 |
| 22 | 8082863 | Трубка | 2 |
| 24 | 8041209 | Трубка | 1 |
| 25 | 8041210 | Трубка | 1 |
| 26 | 4510169 | Уплотнительное кольцо | 10 |
| 27 | M341650 | Болт с внутренним шестигранником | 40 |
| 32 | 4118858 | Хомут трубки | 10 |
| 33 | J901485 | Болт | 20 |
| 34 | A590914 | Пружинная шайба | 20 |
| 35 | 4118861 | Хомут трубки | 8 |
| 36 | J271280 | Болт с шайбой | 16 |
| 36A | J901280 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 39 | 4633521 | Шланг | 2 |
| 40 | 4510169 | Уплотнительное кольцо | 4 |
| 41 | 4075854 | Разъёмный фланец | 8 |
| 42 | M341650 | Болт с внутренним шестигранником | 16 |
| 47 | 4508805 | Уплотнительное кольцо | 3 |
| 48 | 4089703 | Разъёмный фланец | 4 |
| 49 | M341445 | Болт с внутренним шестигранником | 12 |
| 50 | 4340841 | Клапан словретер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
