Гидролинии хода — HITACHI ZX850H

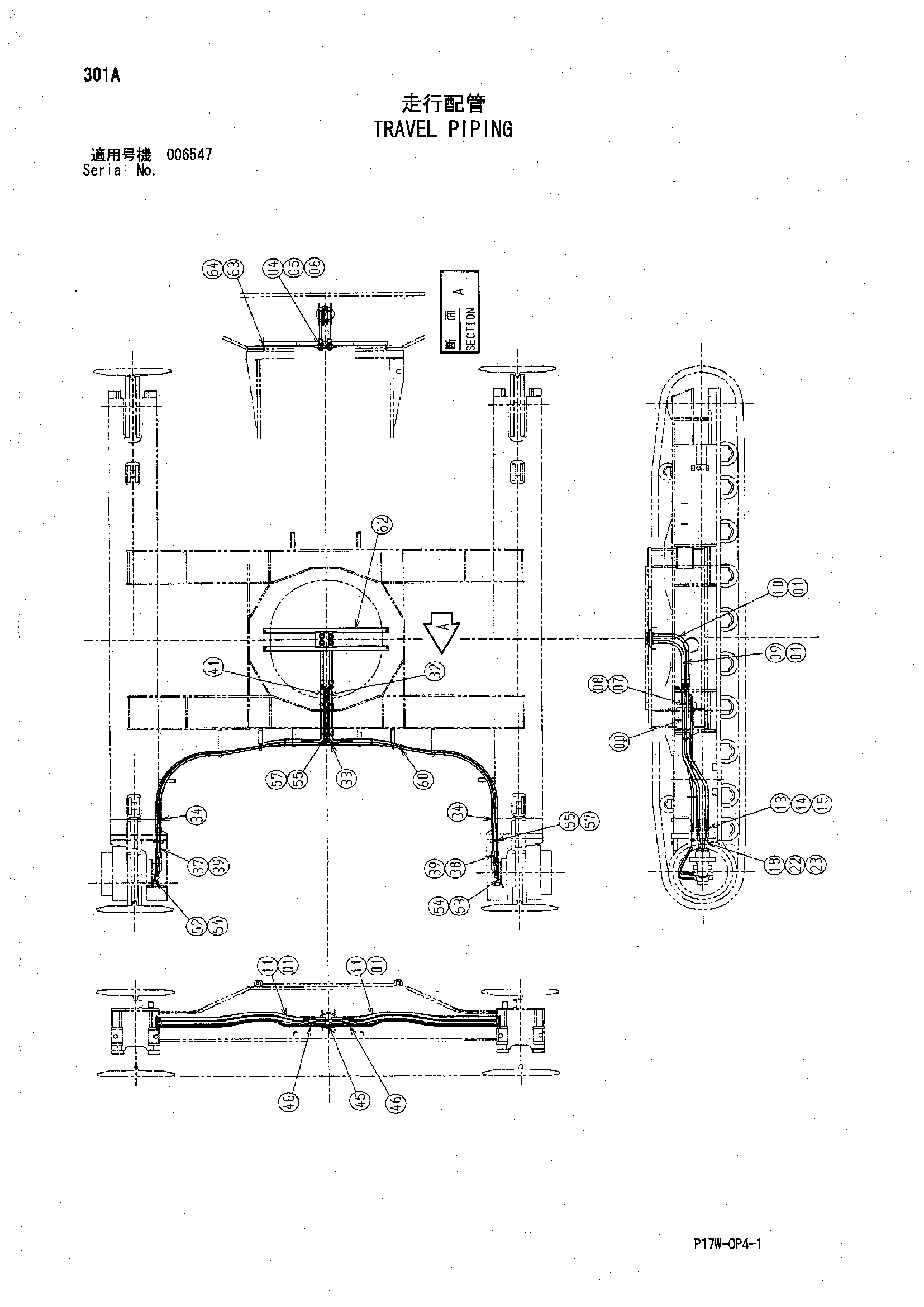

Заводская схема «Гидролинии хода» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9756089 | Трубка | 4 |
| 01 | 4187328 | Уплотнительное кольцо | 8 |
| 04 | 966993 | Уплотнительное кольцо | 4 |
| 05 | 4085560 | Разъёмный фланец | 8 |
| 06 | M341240 | Болт с внутренним шестигранником | 16 |
| 07 | 4053599 | Хомут трубки | 4 |
| 08 | J271260 | Болт с шайбой | 4 |
| 08A | J901260 | Болт | 1 |
| 08B | J222012 | Шайба | 1 |
| 09 | 4633614 | Шланг | 2 |
| 10 | 4633615 | Шланг | 2 |
| 11 | 4633613 | Шланг | 4 |
| 13 | M341240 | Болт с внутренним шестигранником | 16 |
| 14 | 966993 | Уплотнительное кольцо | 4 |
| 15 | 4085560 | Разъёмный фланец | 8 |
| 18 | 9756071 | Трубка | 4 |
| 22 | A811035 | Уплотнительное кольцо | 4 |
| 23 | M341236 | Болт с внутренним шестигранником | 16 |
| 32 | 9756088 | Трубка | 1 |
| 33 | 4210361 | Адаптер | 2 |
| 33A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 4448241 | Шланг | 2 |
| 37 | 9756096 | Трубка | 1 |
| 38 | 9756095 | Трубка | 1 |
| 39 | 4042032 | Адаптер | 2 |
| 39A | 4506418 | Уплотнительное кольцо | 1 |
| 41 | 9756087 | Трубка | 1 |
| 45 | 4200466 | Адаптер | 2 |
| 45A | 4509180 | Уплотнительное кольцо | 1 |
| 46 | 4448224 | Шланг | 2 |
| 52 | 9756091 | Трубка | 1 |
| 53 | 9756092 | Трубка | 1 |
| 54 | 4042031 | Адаптер | 2 |
| 54A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4202559 | Хомут трубки | 4 |
| 57 | J271045 | Болт с шайбой | 4 |
| 57A | J901045 | Болт | 1 |
| 57B | J222010 | Шайба | 1 |
| 60 | 4077322 | Лента | 10 |
| 62 | 7039776 | Кронштейн | 1 |
| 63 | J901260 | Болт | 4 |
| 64 | A590112 | Плоская шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
