Подъём устройство (кабина)(3) — HITACHI ZX850H

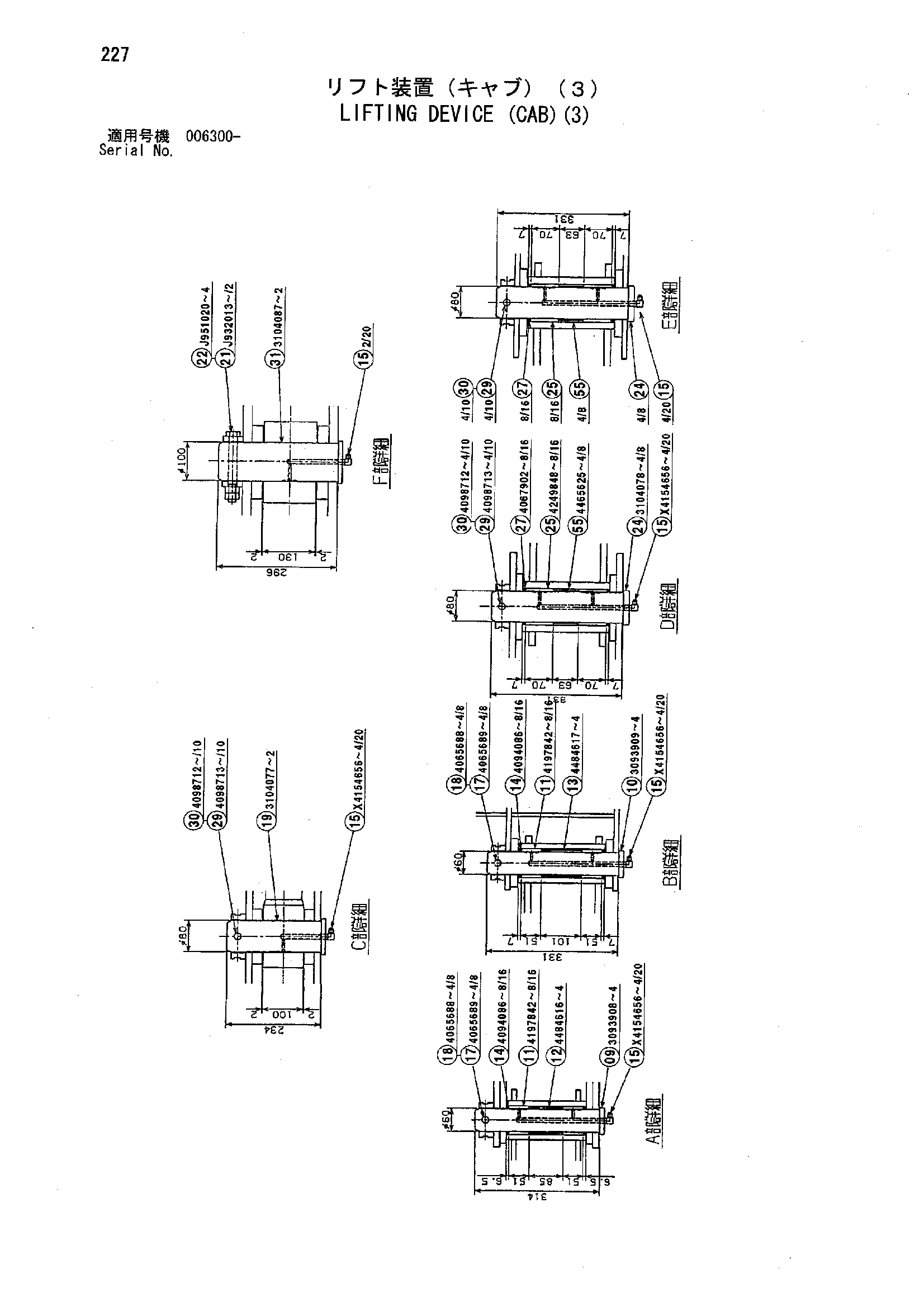

Заводская схема «Подъём устройство (кабина)(3)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 09 | 3093908 | Палец | 4 |
| 10 | 3093909 | Палец | 4 |
| 11 | 4197842 | Втулка | 16 |
| 12 | 4484616 | Втулка | 4 |
| 13 | 4484617 | Втулка | 4 |
| 14 | 4094086 | Пылезащитное уплотнение | 16 |
| 15 | 4154656 | Угловой штуцер | 20 |
| 17 | 4065689 | Палец | 8 |
| 18 | 4065688 | Кольцо | 8 |
| 19 | 3104077 | Палец | 2 |
| 21 | J932013 | Болт | 2 |
| 22 | J951020 | Гайка | 4 |
| 24 | 3104078 | Палец | 8 |
| 25 | 4249848 | Втулка | 16 |
| 27 | 4067902 | Пылезащитное уплотнение | 16 |
| 29 | 4098713 | Палец | 10 |
| 30 | 4098712 | Кольцо | 10 |
| 31 | 3104087 | Палец | 2 |
| 55 | 4465625 | Проставка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
