Крышка (1-4) — HITACHI ZX850H

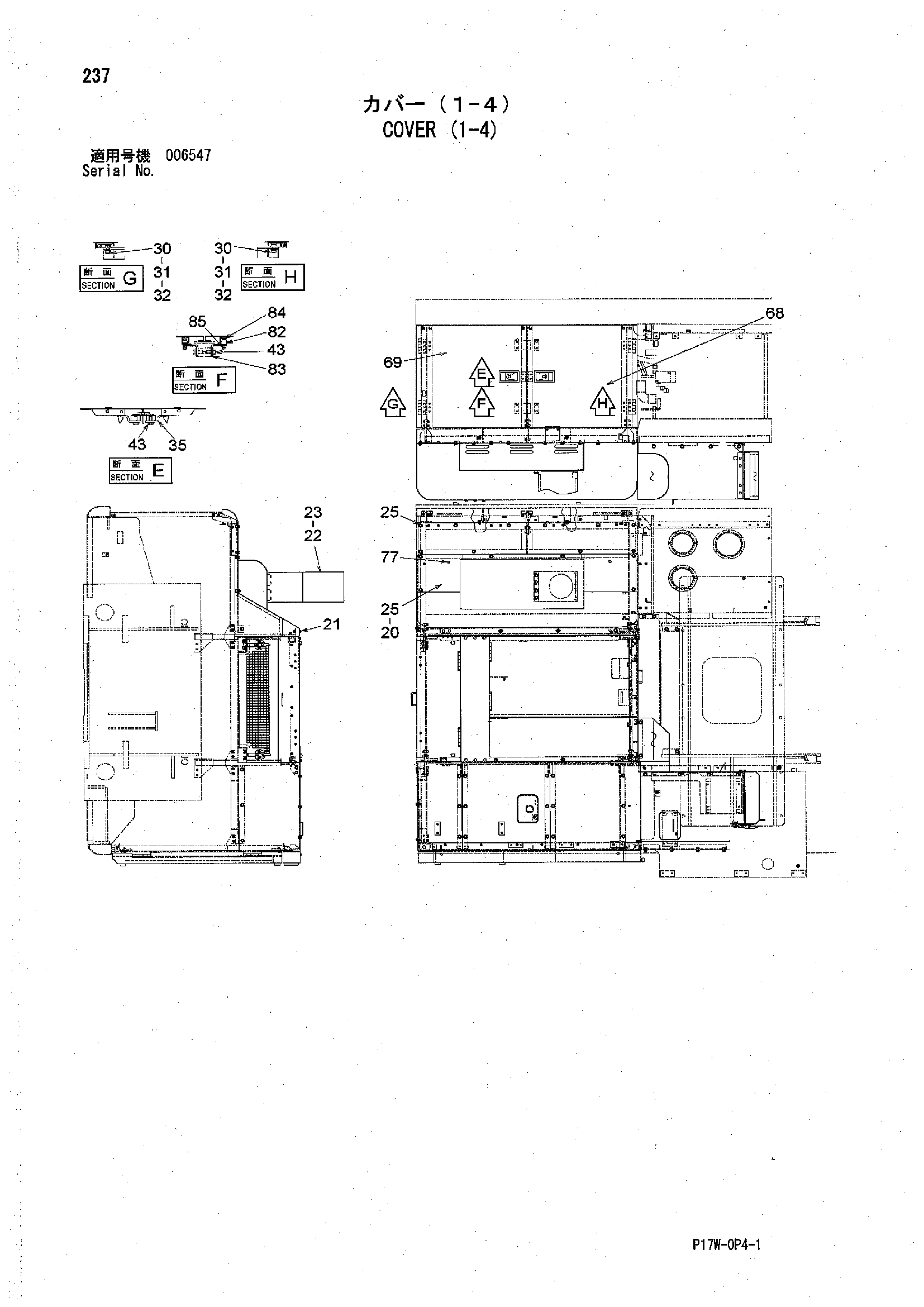

Заводская схема «Крышка (1-4)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 20 | 5007566 | Крышка | 1 |
| 21 | J281260 | Болт с шайбой | 4 |
| 21A | J901260 | Болт | 1 |
| 21B | 4249324 | Шайба | 1 |
| 22 | 7048850 | Крышка | 1 |
| 23 | J271220 | Болт с шайбой | 8 |
| 23A | J901220 | Болт | 1 |
| 23B | J222012 | Шайба | 1 |
| 25 | J281230 | Болт с шайбой | 20 |
| 25A | J901230 | Болт | 1 |
| 25B | 4249324 | Шайба | 1 |
| 30 | J950012 | Гайка | 12 |
| 31 | A590912 | Пружинная шайба | 12 |
| 32 | J222012 | Шайба | 12 |
| 35 | 4450838 | Ограничитель | 2 |
| 43 | J281230 | Болт с шайбой | 12 |
| 43A | J901230 | Болт | 1 |
| 43B | 4249324 | Шайба | 1 |
| 68 | 7047194 | Дверь | 1 |
| 68A | 4361637 | Замок | 1 |
| 69 | 7047677 | Дверь | 1 |
| 69A | 4361768 | Замок | 1 |
| 77 | J271225 | Болт с шайбой | 4 |
| 77A | J901225 | Болт | 1 |
| 77B | J222012 | Шайба | 1 |
| 82 | 4609950 | Ограничитель | 4 |
| 83 | 9764958 | Кронштейн | 4 |
| 84 | J260845 | Болт с шайбой | 4 |
| 84A | J900845 | Болт | 1 |
| 84B | A590108 | Плоская шайба | 1 |
| 85 | M500807 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
