Пилотные гидролинии (грейфер)(2) — HITACHI ZX850H

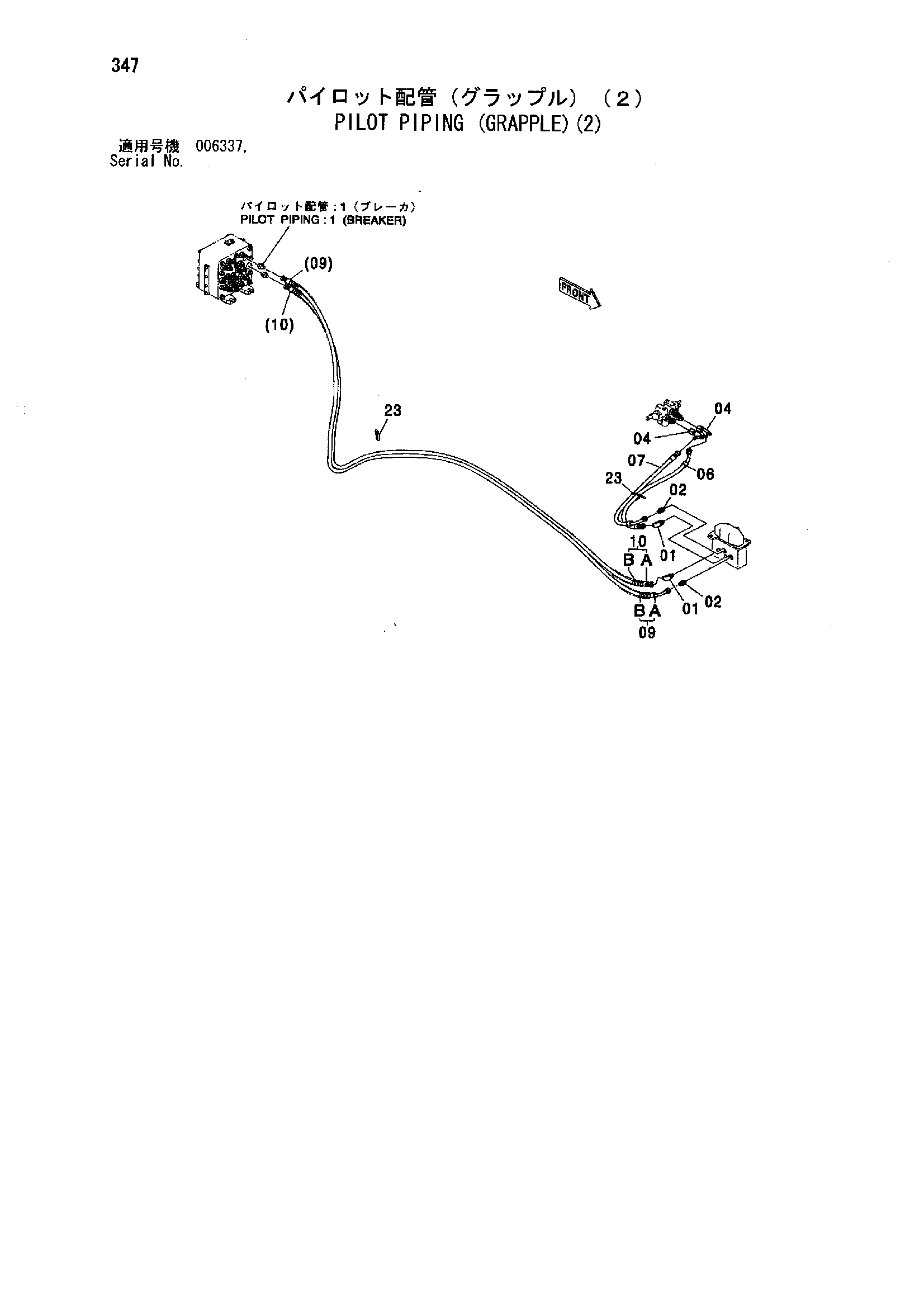

Заводская схема «Пилотные гидролинии (грейфер)(2)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | A852323 | Угловой штуцер | 2 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852123 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 04 | 4246672 | Соединительный штуцер | 2 |
| 06 | 4448017 | Шланг | 1 |
| 07 | 4448039 | Шланг | 1 |
| 09 | 9206418 | Шланг в сборе | 1 |
| 09A | 4462255 | Шланг | 1 |
| 09B | 4327293 | Защитный кожух | 7 |
| 10 | 9206419 | Шланг в сборе | 1 |
| 10A | 4462256 | Шланг | 1 |
| 10B | 4327293 | Защитный кожух | 7 |
| 23 | 4055312 | Ленточный зажим | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
