Кондиционер (1) — HITACHI ZX850H

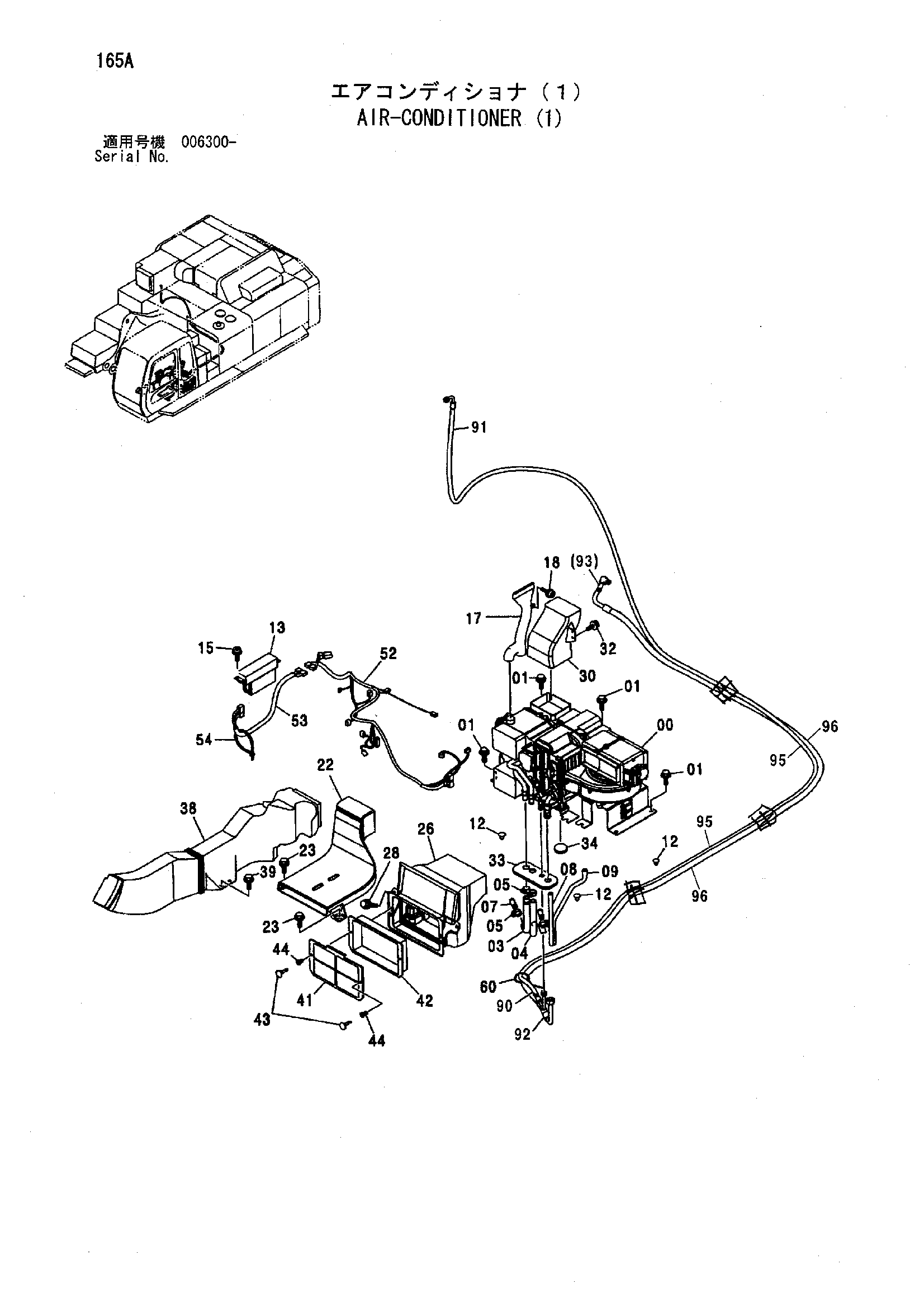

Заводская схема «Кондиционер (1)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4436024	Блок аиркон	1
01	J021025	Болт с шайбой	8
01	J271025 замена: J901025	Болт с шайбой	8
01	J271025 замена: J222010	Болт с шайбой	8
03	4366623	Водяной шланг	1
04	4344638	Водяной шланг	1
05	4514699	Хомут шланга	4
07	4347396	Соединение трубка	2
08	4436306	Шланг	1
09	4436307	Шланг	1
12	4280359	Зажим	5
13	4439093	Контроллер	1
15	J460514	Винт с шайбой	4
17	4436442	Воздуховод	1
18	J460616	Винт с шайбой	1
22	4426155	Воздуховод	1
23	J021030	Болт с шайбой	2
23	J271030 замена: J901030	Болт с шайбой	2
23	J271030 замена: J222010	Болт с шайбой	2
26	4431227	Воздуховод	1
28	J020820	Болт с шайбой	2
28	J260820 замена: J900820	Болт с шайбой	2
28	J260820 замена: A590108	Болт с шайбой	2
30	4426157	Воздуховод	1
32	J460616	Винт с шайбой	2
33	2044923	Резиновая втулка	1
34	4288445	Втулка	1
38	4426158	Воздуховод	1
39	J021030	Болт с шайбой	2
39	J271030 замена: J901030	Болт с шайбой	2
39	J271030 замена: J222010	Болт с шайбой	2
41	4441139	Фильтр	1
42	4458781 замена: 4484452	Фильтр	1
42	4484452 замена: 4484453	Фильтр	1
42	4484453	Фильтр	1
43	4441059	Зажим	2
44	4441061	Зажим	2
52	4454753	Жгут проводов	1
53	4452188	Жгут проводов	1
54	4121859	Ленточный зажим	1
60	4055312	Ленточный зажим	1
90	4487369	Шланг	1
91	4601492	Шланг	1
92	4487370	Шланг	1
93	4633301	Шланг радиатора	1
95	4608868	Шланг	2
96	4608867	Шланг	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
