Кондиционер (1) — HITACHI ZX850H

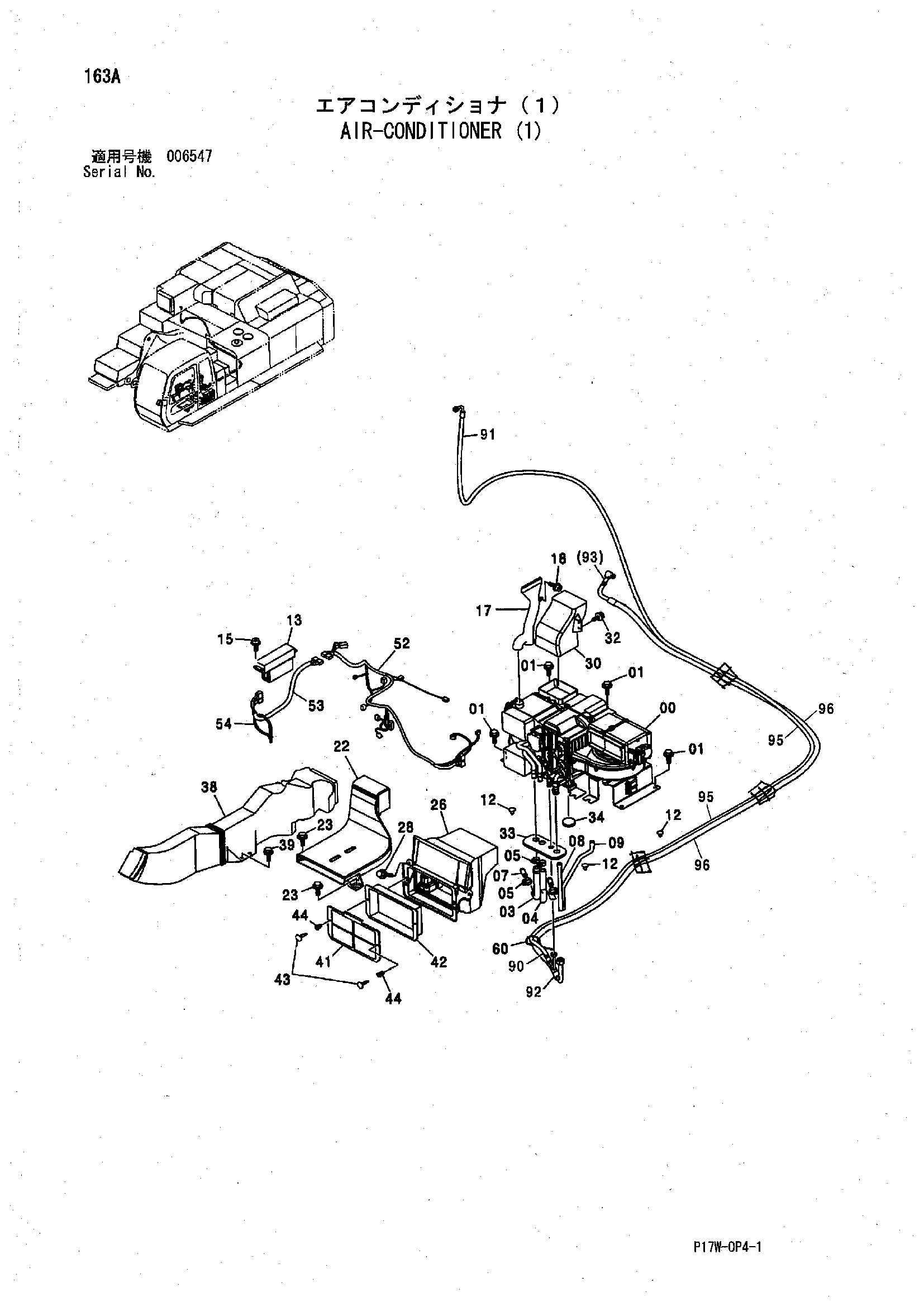

Заводская схема «Кондиционер (1)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4436024 | Блок аиркон | 1 |
| 01 | J271025 | Болт с шайбой | 8 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 4366623 | Водяной шланг | 1 |
| 04 | 4344638 | Водяной шланг | 1 |
| 05 | 4514699 | Хомут шланга | 4 |
| 07 | 4347396 | Соединение трубка | 2 |
| 08 | 4436306 | Шланг | 1 |
| 09 | 4436307 | Шланг | 1 |
| 12 | 4280359 | Зажим | 5 |
| 13 | 4439093 | Контроллер | 1 |
| 15 | J460514 | Винт с шайбой | 4 |
| 17 | 4436442 | Воздуховод | 1 |
| 18 | J460616 | Винт с шайбой | 1 |
| 22 | 4426155 | Воздуховод | 1 |
| 23 | J271030 | Болт с шайбой | 2 |
| 23A | J901030 | Болт | 1 |
| 23B | J222010 | Шайба | 1 |
| 26 | 4431227 | Воздуховод | 1 |
| 28 | J260820 | Болт с шайбой | 2 |
| 28A | J900820 | Болт | 1 |
| 28B | A590108 | Плоская шайба | 1 |
| 30 | 4426157 | Воздуховод | 1 |
| 32 | J460616 | Винт с шайбой | 2 |
| 33 | 2044923 | Резиновая втулка | 1 |
| 34 | 4288445 | Втулка | 1 |
| 38 | 4426158 | Воздуховод | 1 |
| 39 | J271030 | Болт с шайбой | 2 |
| 39A | J901030 | Болт | 1 |
| 39B | J222010 | Шайба | 1 |
| 41 | 4441139 | Фильтр | 1 |
| 42 | 4484453 | Фильтр | 1 |
| 43 | 4441059 | Зажим | 2 |
| 44 | 4441061 | Зажим | 2 |
| 52 | 4454753 | Жгут проводов | 1 |
| 53 | 4452188 | Жгут проводов | 1 |
| 54 | 4121859 | Ленточный зажим | 1 |
| 60 | 4055312 | Ленточный зажим | 1 |
| 90 | 4487369 | Шланг | 1 |
| 91 | 4601492 | Шланг | 1 |
| 92 | 4487370 | Шланг | 1 |
| 93 | 4633301 | Шланг радиатора | 1 |
| 95 | 4608868 | Шланг | 2 |
| 96 | 4608867 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
