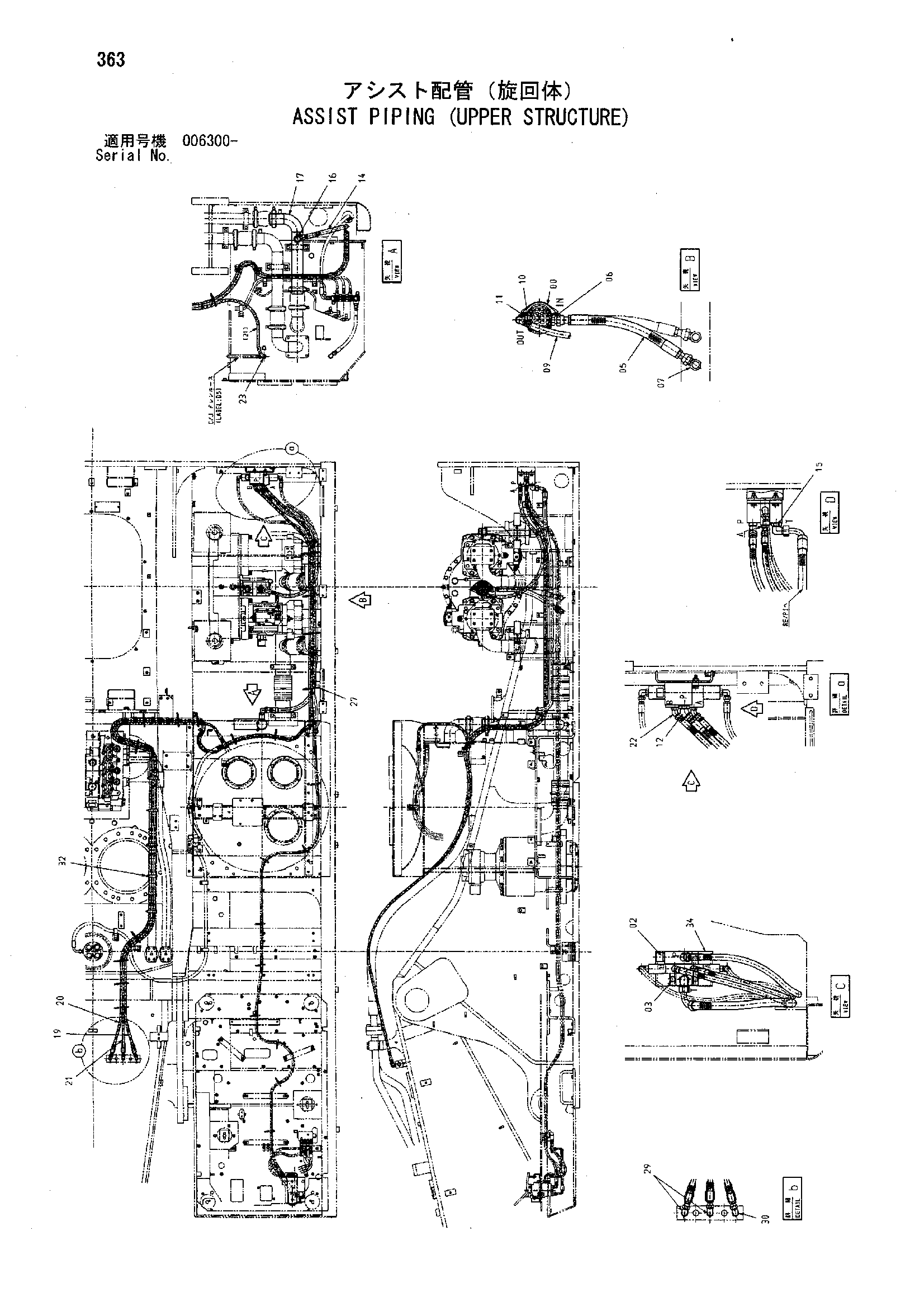

Вспомогательный трубопроводы (верхний структуре) — HITACHI ZX850H
Заводская схема «Вспомогательный трубопроводы (верхний структуре)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9218031 | Шестерённый насос | 1 |
| 02 | 4297173 | Гидрораспределитель | 1 |
| 03 | J271040 | Болт с шайбой | 3 |
| 03A | J901040 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 05 | 4316026 | Шланг | 1 |
| 06 | A852166 | Адаптер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A852366 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 4412002 | Шланг | 1 |
| 10 | 4138938 | Уплотнительное кольцо | 2 |
| 11 | A853144 | Адаптер | 1 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | A853244 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | 4364233 | Шланг | 1 |
| 15 | A852366 | Угловой штуцер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | A852366 | Угловой штуцер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 17 | 8089346 | Трубка | 1 |
| 19 | 4602777 | Шланг | 1 |
| 20 | 4602778 | Шланг | 1 |
| 21 | 4488096 | Шланг | 1 |
| 22 | A852243 | Угловой штуцер | 2 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4296066 | Тройник | 1 |
| 23A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4055312 | Ленточный зажим | 20 |
| 29 | A852333 | Угловой штуцер | 2 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 30 | 4037761 | Угловой штуцер | 1 |
| 30A | 4509180 | Уплотнительное кольцо | 1 |
| 32 | 4449247 | Хомут шланга | 5 |
| 34 | 9760784 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
