Пилотные гидролинии (3) — HITACHI ZX850H

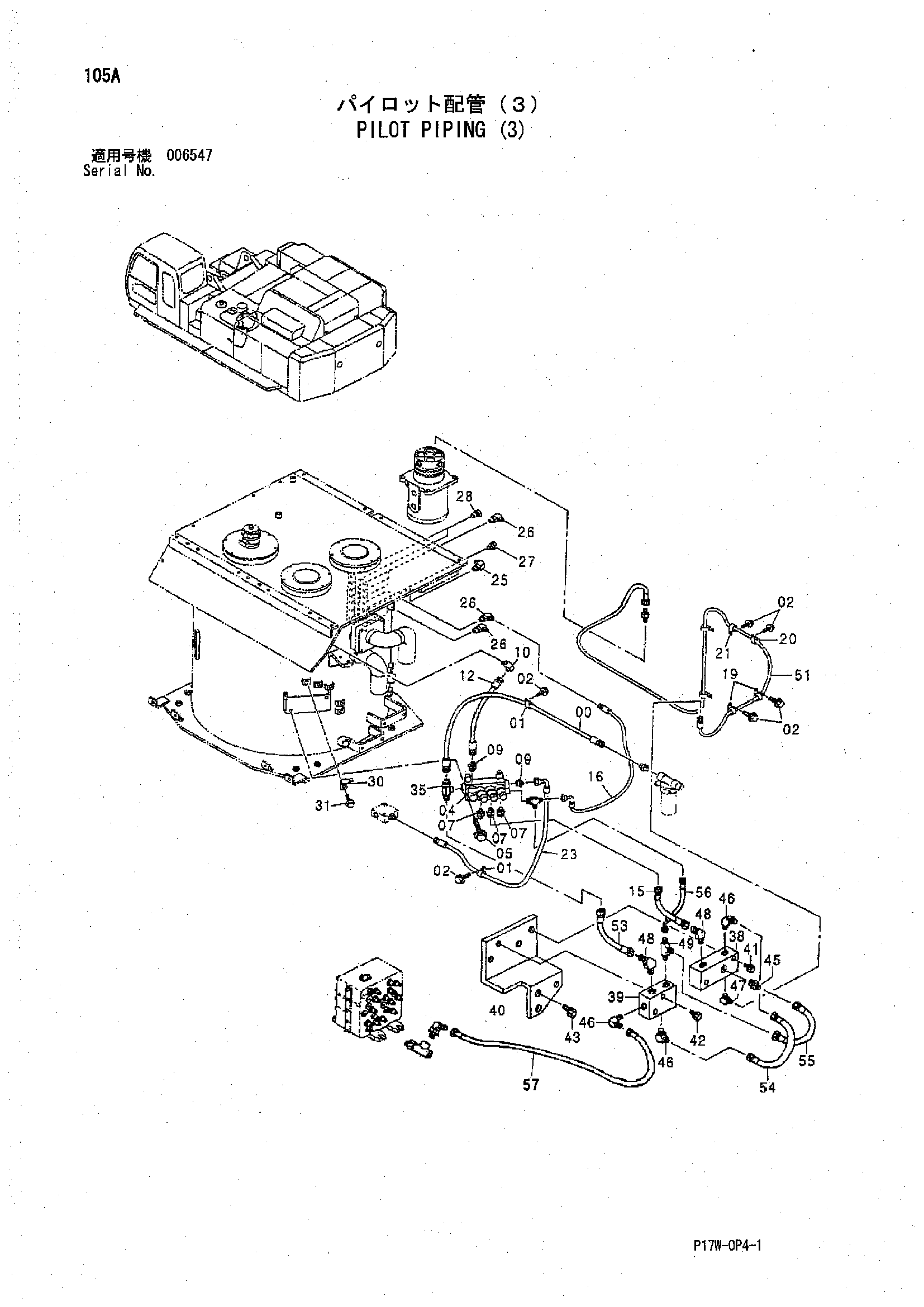

Заводская схема «Пилотные гидролинии (3)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4304470 | Шланг | 1 |
| 01 | 4190274 | Зажим | 2 |
| 02 | J271020 | Болт с шайбой | 6 |
| 02A | J901020 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 05 | J271035 | Болт с шайбой | 2 |
| 05A | J901035 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | A852122 | Адаптер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 09 | A852144 | Адаптер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | A852344 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4305003 | Шланг | 1 |
| 15 | 4603893 | Шланг | 1 |
| 16 | 4437795 | Шланг | 1 |
| 17 | A852123 | Адаптер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4192035 | Зажим | 2 |
| 20 | 4190291 | Зажим | 1 |
| 21 | 4190275 | Зажим | 1 |
| 23 | 4313431 | Шланг | 1 |
| 25 | A852333 | Угловой штуцер | 5 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | A852322 | Угловой штуцер | 6 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | A885003 | Пробка | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | A885002 | Пробка | 2 |
| 28A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4336875 | Кронштейн | 3 |
| 31 | J271020 | Болт с шайбой | 3 |
| 31A | J901020 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 33 | 9218209 | Клапан SOL. | 1 |
| 35 | A852422 | Тройник | 1 |
| 35A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4331735 | Тройник | 1 |
| 36A | 4506418 | Уплотнительное кольцо | 1 |
| 38 | 4207238 | Клапан | 1 |
| 39 | 4368190 | Пилотный клапан | 1 |
| 40 | 8092395 | Кронштейн | 1 |
| 41 | J271070 | Болт с шайбой | 2 |
| 41A | J901070 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
| 42 | J271055 | Болт с шайбой | 2 |
| 42A | J901055 | Болт | 1 |
| 42B | J222010 | Шайба | 1 |
| 43 | J271225 | Болт с шайбой | 3 |
| 43A | J901225 | Болт | 1 |
| 43B | J222012 | Шайба | 1 |
| 45 | A852122 | Адаптер | 1 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A852322 | Угловой штуцер | 3 |
| 46A | 957366 | Уплотнительное кольцо | 1 |
| 47 | A852323 | Угловой штуцер | 1 |
| 47A | 957366 | Уплотнительное кольцо | 1 |
| 48 | A852222 | Угловой штуцер | 2 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 49 | A852422 | Тройник | 1 |
| 49A | 957366 | Уплотнительное кольцо | 1 |
| 51 | 4603892 | Шланг | 1 |
| 52 | 4603894 | Шланг | 1 |
| 53 | 4603895 | Шланг | 1 |
| 54 | 4603896 | Шланг | 1 |
| 55 | 4603897 | Шланг | 1 |
| 56 | 4603898 | Шланг | 1 |
| 57 | 4603893 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
