Пилотные гидролинии (4-2) — HITACHI ZX850H

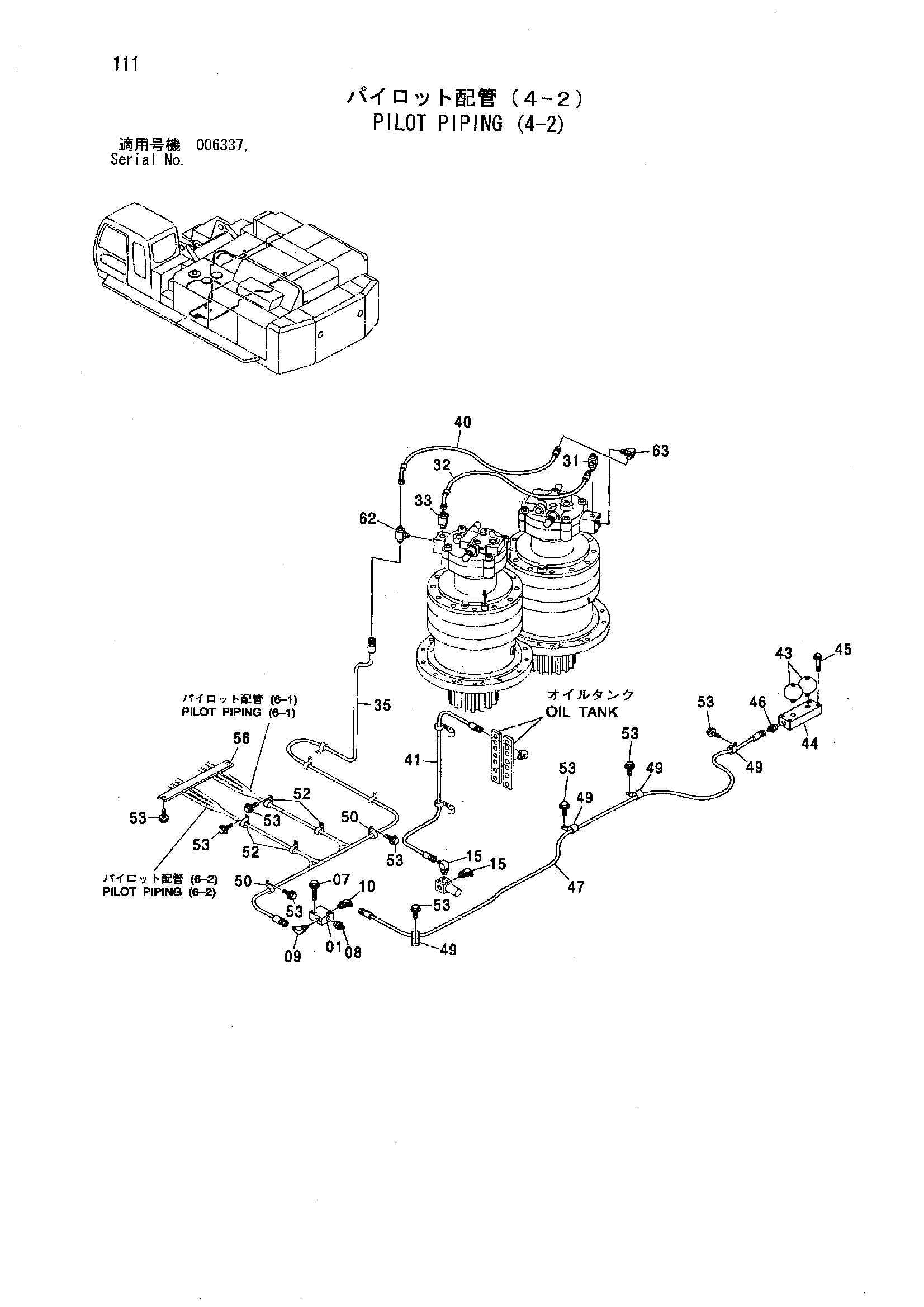

Заводская схема «Пилотные гидролинии (4-2)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9123033 | Обратный клапан | 1 |
| 07 | J021265 | Болт с шайбой | 2 |
| 07 | J271265 замена: J901265 | Болт с шайбой | 2 |
| 07 | J271265 замена: J222012 | Болт с шайбой | 2 |
| 08 | A852144 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852333 | Угловой штуцер | 1 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | A852323 | Угловой штуцер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 15 | A852323 | Угловой штуцер | 2 |
| 15A | 957366 | Уплотнительное кольцо | 1 |
| 31 | A852422 | Тройник | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4437907 | Шланг | 1 |
| 33 | 4239712 | Тройник | 1 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4450763 | Шланг | 1 |
| 40 | 4445271 | Шланг | 1 |
| 41 | 4455829 | Шланг | 1 |
| 43 | 4195978 | Гидроаккумулятор | 2 |
| 43A | 954493 | Уплотнительное кольцо | 1 |
| 44 | 3046868 | Коллектор | 1 |
| 45 | J011065 | Болт с шайбой | 4 |
| 45 | J271065 замена: J901065 | Болт с шайбой | 4 |
| 45 | J271065 замена: J222010 | Болт с шайбой | 4 |
| 46 | A852133 | Адаптер | 1 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | 4431841 | Шланг | 1 |
| 49 | 4190253 | Зажим | 4 |
| 50 | 4190264 | Зажим | 2 |
| 52 | 4190265 | Зажим | 4 |
| 53 | J011020 | Болт с шайбой | 12 |
| 53 | J271020 замена: J901020 | Болт с шайбой | 12 |
| 53 | J271020 замена: J222010 | Болт с шайбой | 12 |
| 56 | 4425177 | Хомут шланга | 1 |
| 62 | A852523 | Тройник | 1 |
| 62A | 957366 | Уплотнительное кольцо | 1 |
| 63 | A852323 | Угловой штуцер | 1 |
| 63A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
