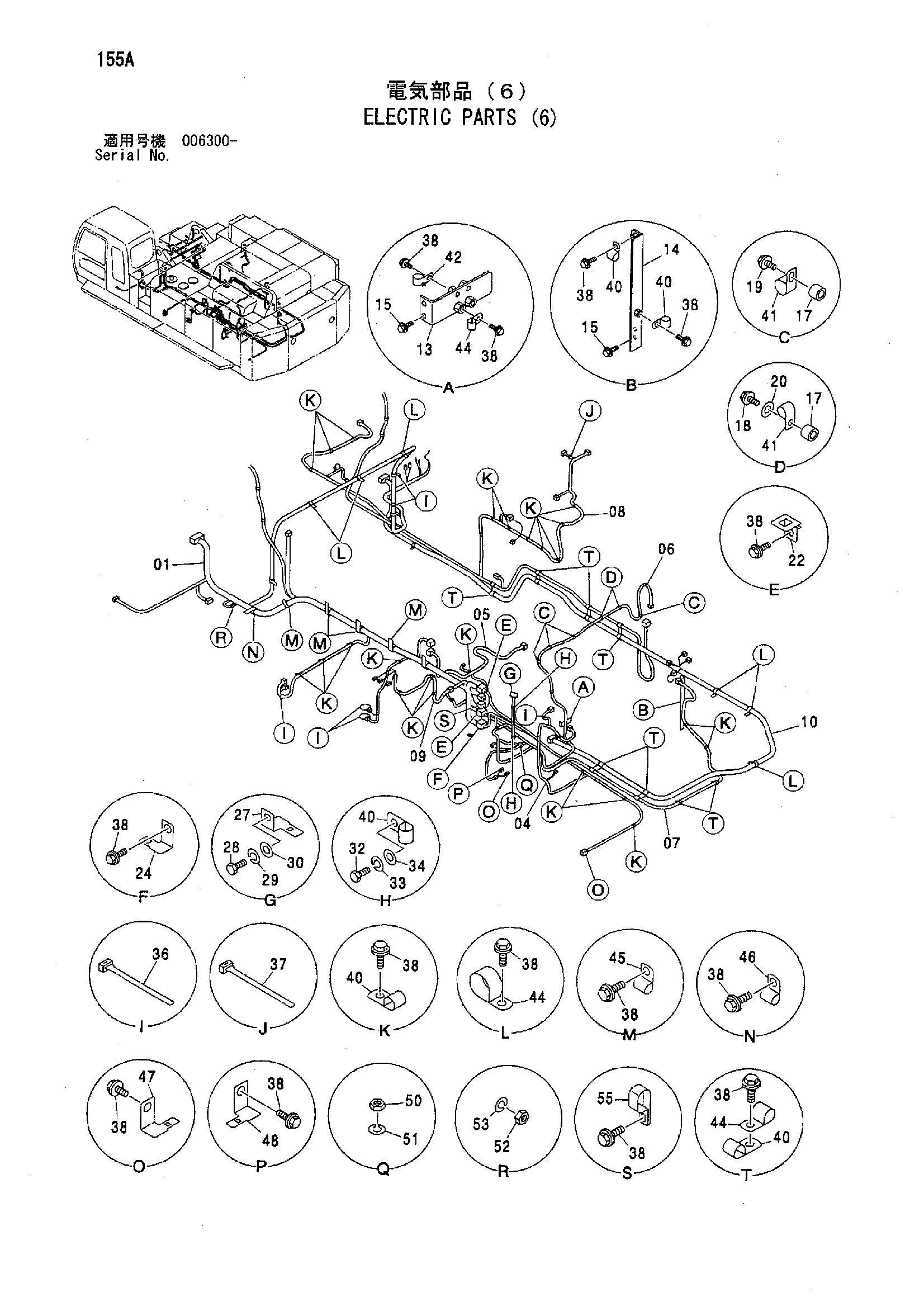

Электрооборудование (6) — HITACHI ZX850H

Заводская схема «Электрооборудование (6)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	1032824	Жгут проводов	1
04	2047853	Жгут проводов	1
05	3094308	Жгут проводов	1
06	3094309	Жгут проводов	1
06	3098681	Жгут проводов	1
07	3094310	Жгут проводов	1
08	3094311	Жгут проводов	1
09	3094312	Жгут проводов	1
10	4469353	Жгут проводов	1
13	9756816	Кронштейн	1
14	9756826	Кронштейн	1
15	J011020	Болт с шайбой	4
15	J271020 замена: J901020	Болт с шайбой	4
15	J271020 замена: J222010	Болт с шайбой	4
17	4322539	Проставка	7
18	J011000	Болт с шайбой	2
18	J271000 замена: J901000	Болт с шайбой	2
18	J271000 замена: J222010	Болт с шайбой	2
19	J011035	Болт с шайбой	5
19	J271035 замена: J901035	Болт с шайбой	5
19	J271035 замена: J222010	Болт с шайбой	5
20	J222010	Шайба	2
22	4448037	Кронштейн	5
24	4418301	Кронштейн	1
27	4336874	Кронштейн	4
28	J900612	Болт	4
29	A590906	Пружинная шайба	4
30	A590106	Плоская шайба	4
32	J900814 замена: J900816	Болт	7
32	J900816	Болт	7
33	A590908	Пружинная шайба	7
34	A590108	Плоская шайба	7
36	4055311	Ленточный зажим	11
37	4055312	Ленточный зажим	2
38	J011020	Болт с шайбой	80
38	J271020 замена: J901020	Болт с шайбой	80
38	J271020 замена: J222010	Болт с шайбой	80
40	4190261	Зажим	51
41	4190275	Зажим	7
42	4190273	Зажим	5
44	4190263	Зажим	27
45	4192035	Зажим	4
46	4190264	Зажим	1
47	4257159	Кронштейн	2
48	4336875	Кронштейн	1
50	J950014	Гайка	1
51	A590914	Пружинная шайба	1
52	J950010	Гайка	1
53	A590910	Пружинная шайба	1
55	4190282	Зажим	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
