Рама (1) — HITACHI ZX850H

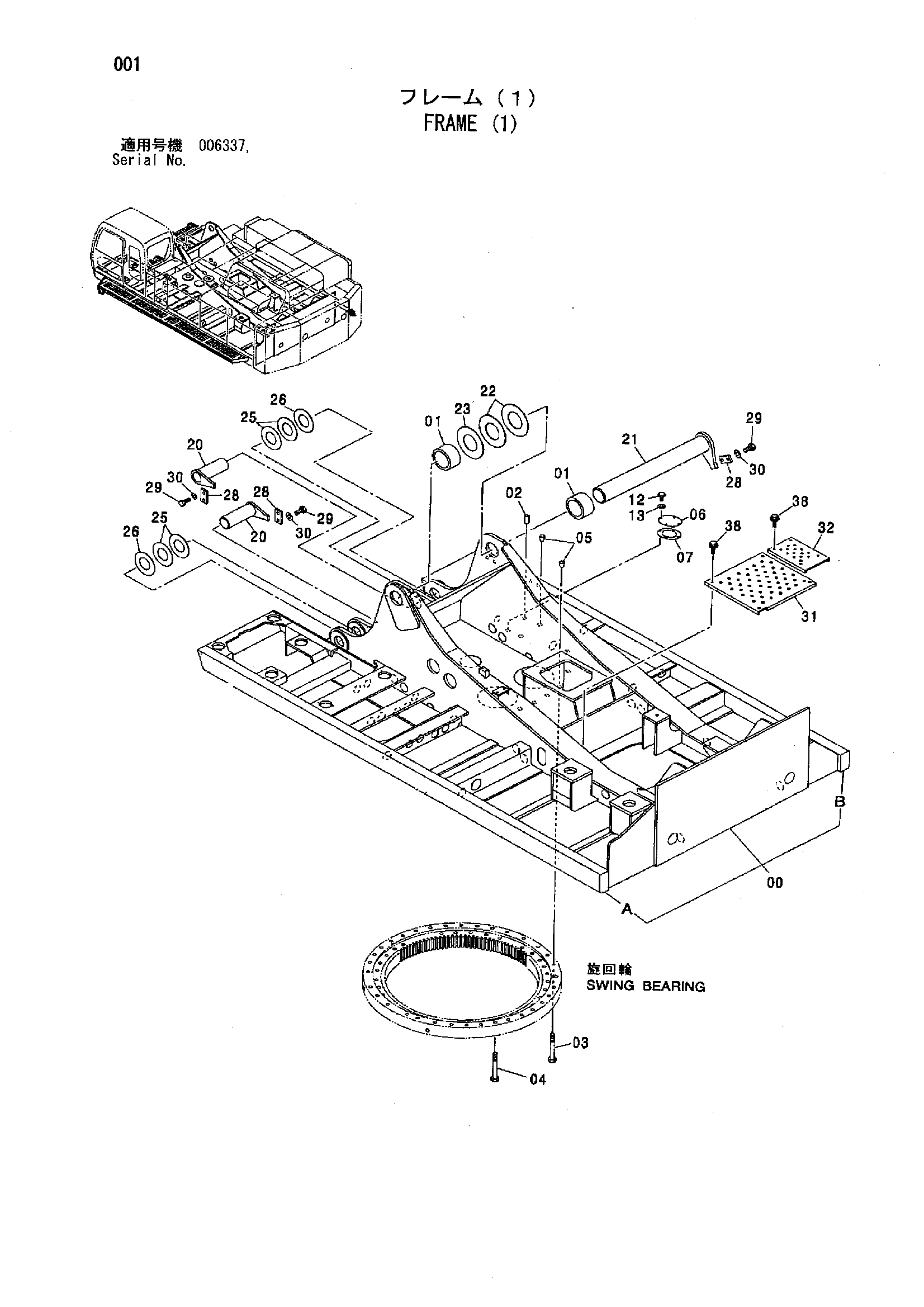

Заводская схема «Рама (1)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5009896 | Рама основной | 1 |
| 00A | 4449359 | Трубка | 1 |
| 00B | 4449356 | Трубка | 1 |
| 01 | 4190010 | Втулка | 2 |
| 02 | 4293389 | Установочный штифт | 2 |
| 03 | J833314 | Болт | 36 |
| 04 | J833319 | Болт | 4 |
| 05 | 427154 | Пробка | 10 |
| 06 | 4261282 | Пластина | 1 |
| 07 | 4261283 | Манжета | 1 |
| 12 | J901018 замена: J901020 | Болт | 4 |
| 12 | J901020 | Болт | 4 |
| 13 | A590910 | Пружинная шайба | 4 |
| 20 | 8099791 | Палец | 2 |
| 21 | 8067790 | Палец | 1 |
| 22 | 4165444 | Регулировочная шайба 2.3 | 2 |
| 23 | 4191279 | Регулировочная шайба 1.0 | 1 |
| 25 | 4219932 | Регулировочная шайба 1.6 | 4 |
| 26 | 4219933 | Регулировочная шайба 1.0 | 2 |
| 28 | 4122729 | Пластина | 3 |
| 29 | J912045 | Болт | 6 |
| 30 | A590920 | Пружинная шайба | 6 |
| 31 | 7041015 | Ступень | 1 |
| 32 | 3092870 | Ступень | 1 |
| 38 | J281225 | Болт с шайбой | 11 |
| 38A | J901225 | Болт | 1 |
| 38B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
