Шланг защита от разрыва клапан трубопроводы (стрела гидроцилиндр.): 3 — HITACHI ZX850H

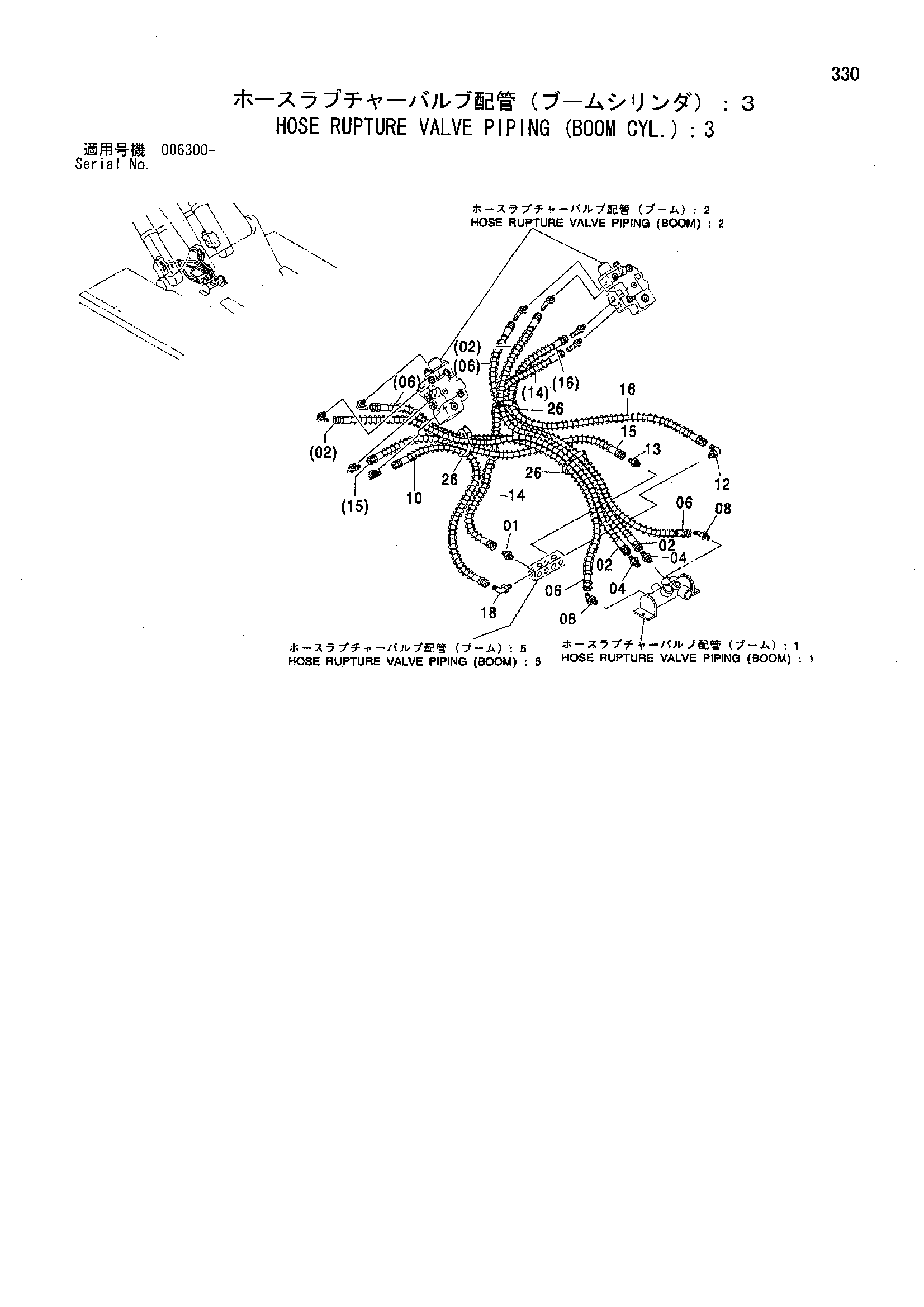

Заводская схема «Шланг защита от разрыва клапан трубопроводы (стрела гидроцилиндр.): 3» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852133 | Адаптер | 1 |
| 00A | 4509180 | Уплотнительное кольцо | 1 |
| 02 | 4322513 | Шланг | 2 |
| 04 | A852144 | Адаптер | 2 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4322514 | Шланг | 2 |
| 08 | A852233 | Угловой штуцер | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 10 | 4322512 | Шланг | 1 |
| 12 | A852322 | Угловой штуцер | 1 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A852122 | Адаптер | 1 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4322515 | Шланг | 1 |
| 15 | 4322516 | Шланг | 1 |
| 16 | 4378585 | Шланг | 1 |
| 18 | A852333 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 4351923 | Хомут шланга | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
