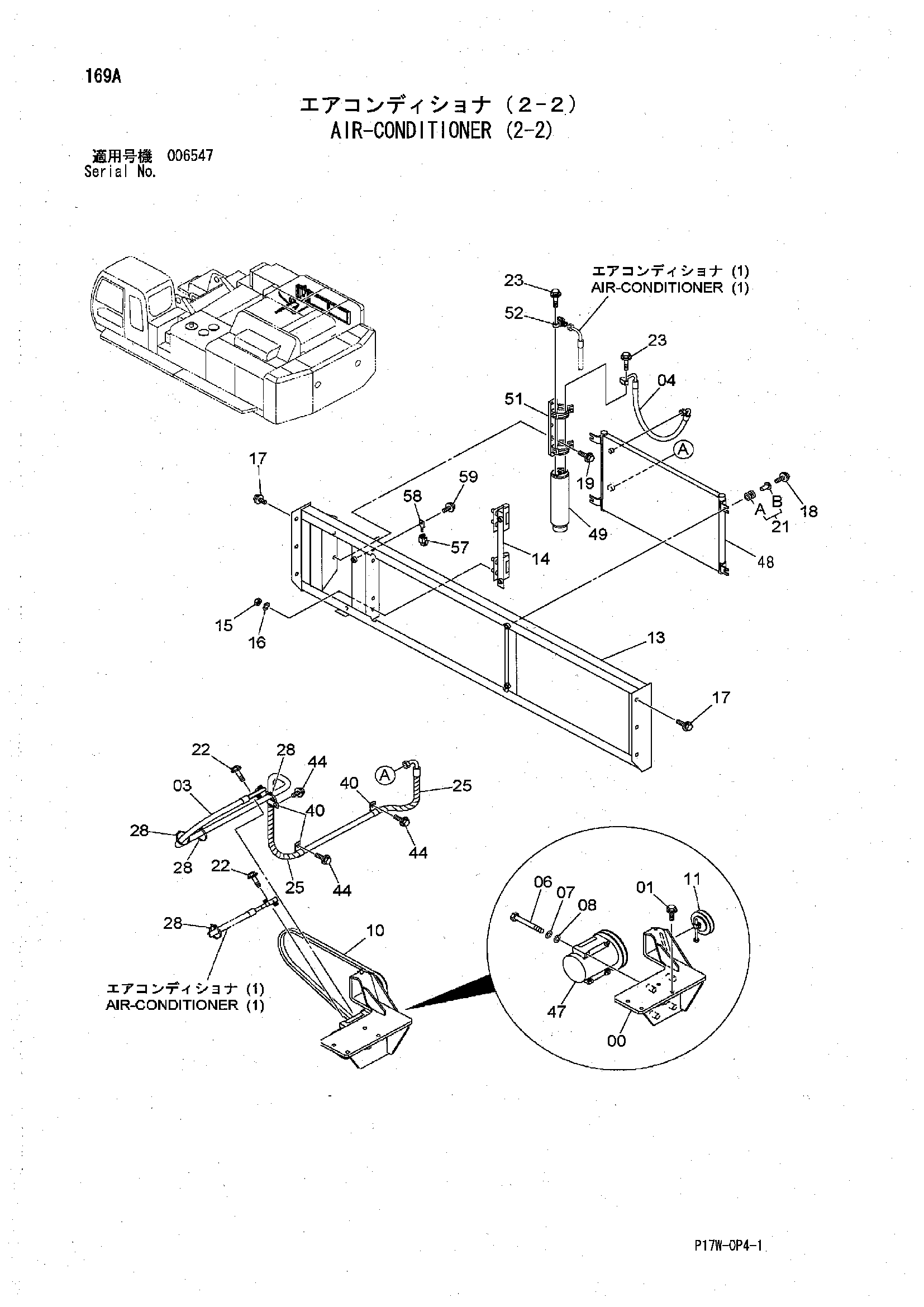

Кондиционер (2-2) — HITACHI ZX850H

Заводская схема «Кондиционер (2-2)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	7048330	Кронштейн	1
01	J271250	Болт с шайбой	4
01A	J901250	Болт	1
01B	J222012	Шайба	1
03	4450397	Шланг радиатора	1
04	4450398	Шланг радиатора	1
06	J900880	Болт	4
07	A590908	Пружинная шайба	4
08	A590108	Плоская шайба	4
10	4612763	Ремень V	1
11	4252004	Шкив	1
13	7039963	Кронштейн	1
14	8083224	Кронштейн	1
15	J950010	Гайка	4
16	A590910	Пружинная шайба	4
17	J271230	Болт с шайбой	6
17A	J901230	Болт	1
17B	J222012	Шайба	1
18	J260830	Болт с шайбой	4
18A	J900830	Болт	1
18B	A590108	Плоская шайба	1
19	J260825	Болт с шайбой	2
19A	J900825	Болт	1
19B	A590108	Плоская шайба	1
21	4618721	Резиновая втулка	4
21A	4618720	Амортизатор резиновый	1
21B	4618719	Проставка	1
22	J260630	Болт с шайбой	2
22A	J900630	Болт	1
22B	A590106	Плоская шайба	1
23	J260625	Болт с шайбой	2
23A	J900625	Болт	1
23B	A590106	Плоская шайба	1
25	4044420	Защитный кожух	2
28	4055312	Ленточный зажим	4
40	4190274	Зажим	3
44	J271020	Болт с шайбой	3
44A	J901020	Болт	1
44B	J222010	Шайба	1
47	4436025	Компрессор	1
48	4617327	Конденсатор	1
49	4333461	Бак рекеивер	1
51	4446657	Держатель	1
52	4374958	Соединение	1
57	4405815	Датчик	1
58	4411931	Кронштейн	1
59	J260820	Болт с шайбой	1
59A	J900820	Болт	1
59B	A590108	Плоская шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
