Каталог запчастей HITACHI

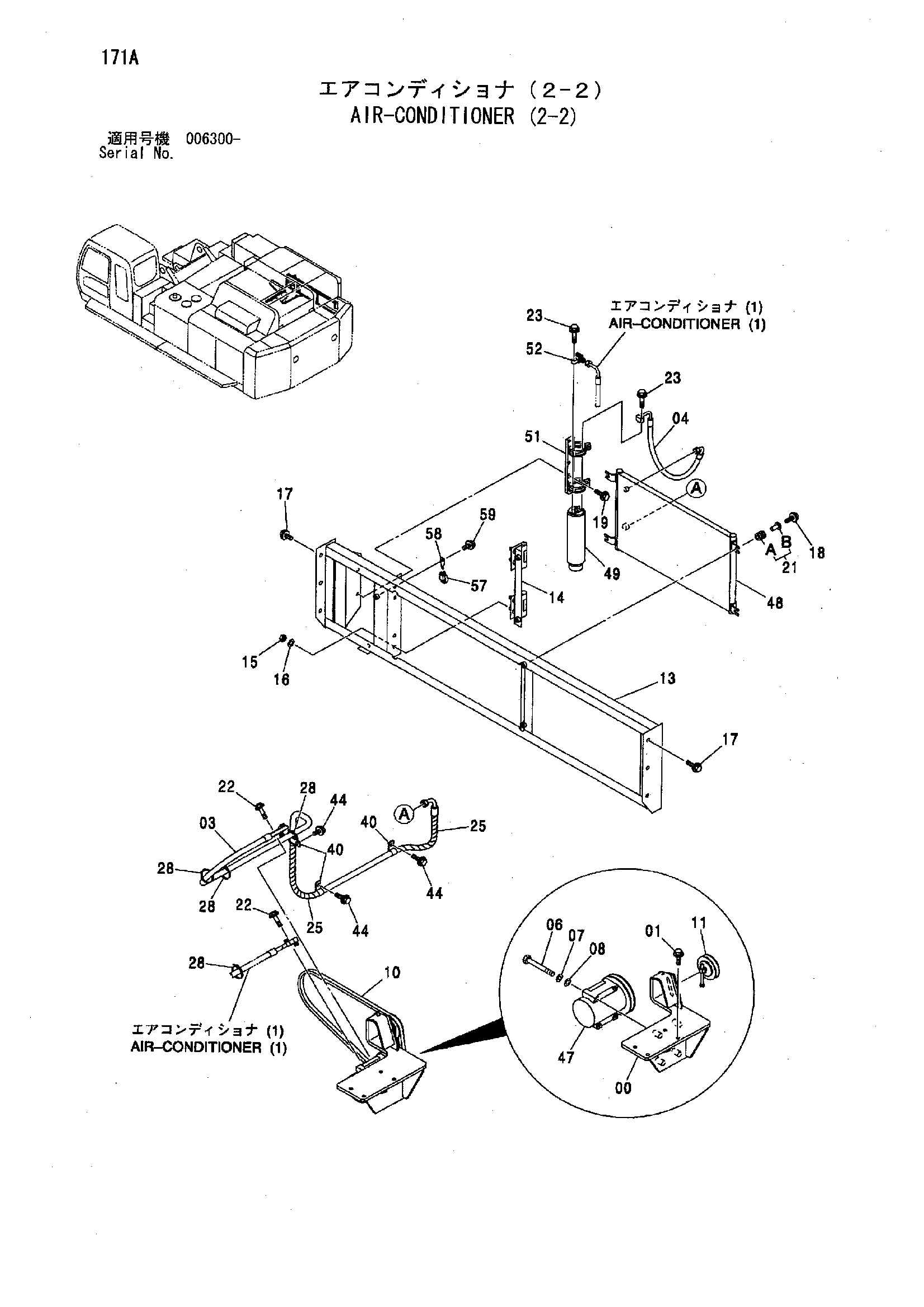

Кондиционер (2-2) — HITACHI ZX850H
Заводская схема «Кондиционер (2-2)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7038807 | Кронштейн | 1 |
| 01 | J011250 | Болт с шайбой | 4 |
| 01 | J271250 замена: J901250 | Болт с шайбой | 4 |
| 01 | J271250 замена: J222012 | Болт с шайбой | 4 |
| 03 | 4450397 | Шланг радиатора | 1 |
| 04 | 4450398 | Шланг радиатора | 1 |
| 06 | J900880 | Болт | 4 |
| 07 | A590908 | Пружинная шайба | 4 |
| 08 | A590108 | Плоская шайба | 4 |
| 10 | 4422178 замена: 4612763 | Ремень V | 1 |
| 10 | 4612763 | Ремень V | 1 |
| 11 | 4252004 | Шкив | 1 |
| 13 | 7039963 | Кронштейн | 1 |
| 14 | 8083224 | Кронштейн | 1 |
| 15 | J950010 | Гайка | 4 |
| 16 | A590910 | Пружинная шайба | 4 |
| 17 | J021230 | Болт с шайбой | 6 |
| 17 | J271230 замена: J901230 | Болт с шайбой | 6 |
| 17 | J271230 замена: J222012 | Болт с шайбой | 6 |
| 18 | J020825 | Болт с шайбой | 4 |
| 18 | J260825 замена: J900825 | Болт с шайбой | 4 |
| 18 | J260825 замена: A590108 | Болт с шайбой | 4 |
| 18 | J260830 замена: J900830 | Болт с шайбой | 4 |
| 18 | J260830 замена: A590108 | Болт с шайбой | 4 |
| 19 | J020825 | Болт с шайбой | 2 |
| 19 | J260825 замена: J900825 | Болт с шайбой | 2 |
| 19 | J260825 замена: A590108 | Болт с шайбой | 2 |
| 21 | 4618721 | Резиновая втулка | 4 |
| 21A | 4618720 | Амортизатор резиновый | 1 |
| 21B | 4618719 | Проставка | 1 |
| 22 | J020630 | Болт с шайбой | 2 |
| 22 | J260630 замена: J900630 | Болт с шайбой | 2 |
| 22 | J260630 замена: A590106 | Болт с шайбой | 2 |
| 23 | J020625 | Болт с шайбой | 2 |
| 23 | J260625 замена: J900625 | Болт с шайбой | 2 |
| 23 | J260625 замена: A590106 | Болт с шайбой | 2 |
| 25 | 4044420 | Защитный кожух | 2 |
| 28 | 4055312 | Ленточный зажим | 4 |
| 40 | 4190274 | Зажим | 3 |
| 44 | J011020 | Болт с шайбой | 3 |
| 44 | J271020 замена: J901020 | Болт с шайбой | 3 |
| 44 | J271020 замена: J222010 | Болт с шайбой | 3 |
| 47 | 4436025 | Компрессор | 1 |
| 48 | 4431082 замена: 4617327 | Конденсатор | 1 |
| 48 | 4431082 замена: 4618721 | Конденсатор | 1 |
| 48 | 4431082 замена: J260830 | Конденсатор | 1 |
| 48 | 4617327 | Конденсатор | 1 |
| 49 | 4333461 | Бак рекеивер | 1 |
| 51 | 4446657 | Держатель | 1 |
| 52 | 4374958 | Соединение | 1 |
| 57 | 4405815 | Датчик | 1 |
| 58 | 4411931 | Кронштейн | 1 |
| 59 | J020820 | Болт с шайбой | 1 |
| 59 | J260820 замена: J900820 | Болт с шайбой | 1 |
| 59 | J260820 замена: A590108 | Болт с шайбой | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
