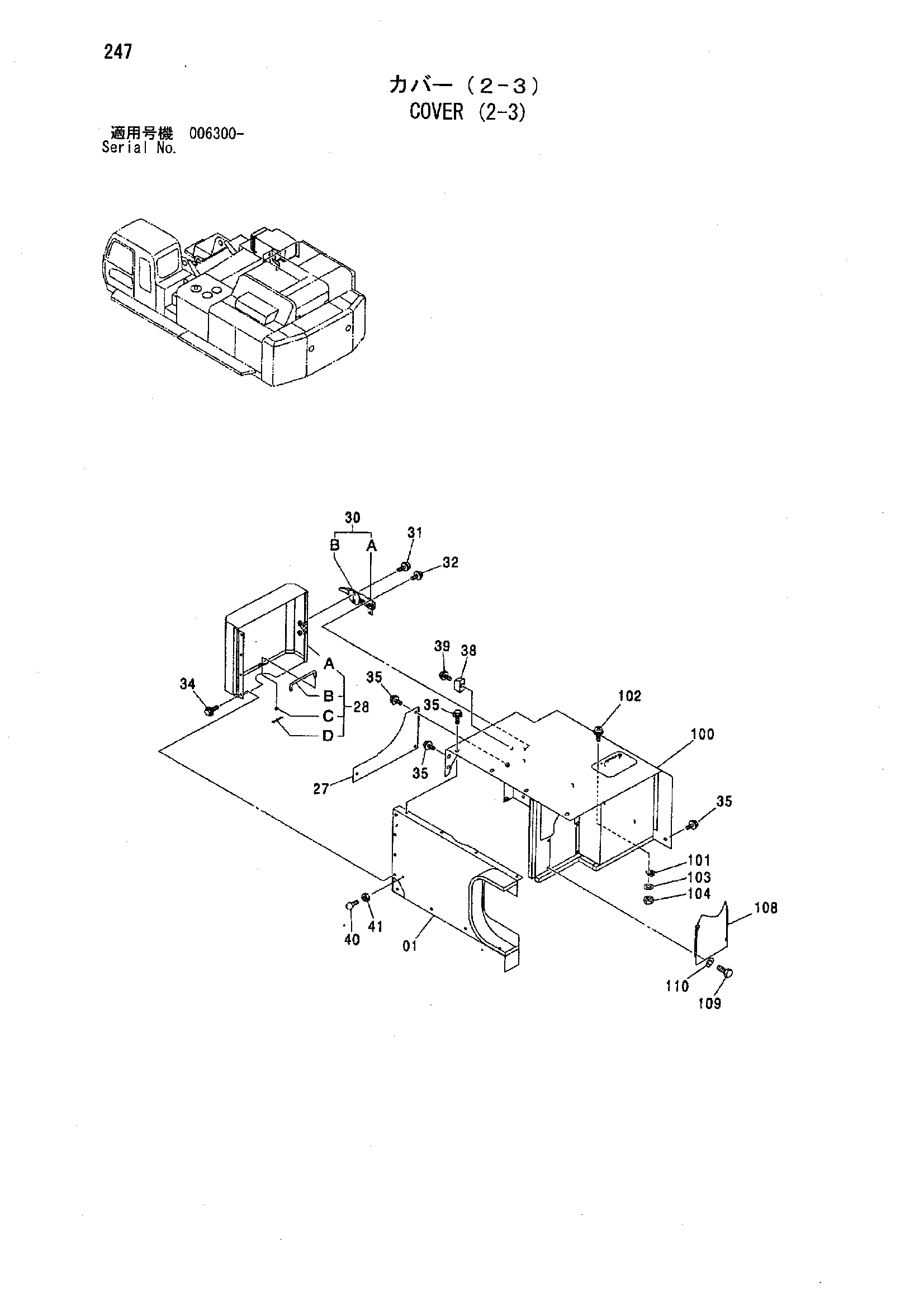

Крышка (2-3) — HITACHI ZX850H
Заводская схема «Крышка (2-3)» для HITACHI ZX850H. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7047709 | Крышка | 1 |
| 27 | 4450412 | Крышка | 1 |
| 28 | 8100166 | Крышка | 1 |
| 28A | 7048185 | Крышка | 1 |
| 28B | 4473306 | Стойка | 1 |
| 28C | A590108 | Плоская шайба | 1 |
| 28D | A762016 | Шплинт | 1 |
| 30 | 4361438 | Защёлка | 1 |
| 30A | 3074568 | Защёлка | 1 |
| 30B | 3021131 | Анкхор | 1 |
| 31 | J460825 | Винт с шайбой | 2 |
| 32 | J260820 замена: J900820 | Болт с шайбой | 2 |
| 32 | J260820 замена: A590108 | Болт с шайбой | 2 |
| 34 | J271025 замена: J901025 | Болт с шайбой | 4 |
| 34 | J271025 замена: J222010 | Болт с шайбой | 4 |
| 35 | J281230 замена: J901230 | Болт с шайбой | 18 |
| 35 | J281230 замена: 4249324 | Болт с шайбой | 18 |
| 38 | 4424157 | Ограничитель | 1 |
| 39 | J260635 замена: J900635 | Болт с шайбой | 1 |
| 39 | J260635 замена: A590106 | Болт с шайбой | 1 |
| 40 | 4204586 | Ограничитель | 1 |
| 41 | J950010 | Гайка | 1 |
| 100 | 7048162 | Крышка | 1 |
| 101 | 4372725 | Ограничитель | 1 |
| 102 | J460410 | Винт с шайбой | 2 |
| 103 | A590104 | Плоская шайба | 2 |
| 104 | M500403 | Гайка | 2 |
| 108 | 9759234 | Крышка | 1 |
| 109 | J900616 | Болт | 4 |
| 110 | A590906 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850H и серийный номер машины. Это снижает риск заказа детали другого исполнения.
