Клапан удерживающий (рукоять нижний) — HITACHI ZX850-3F

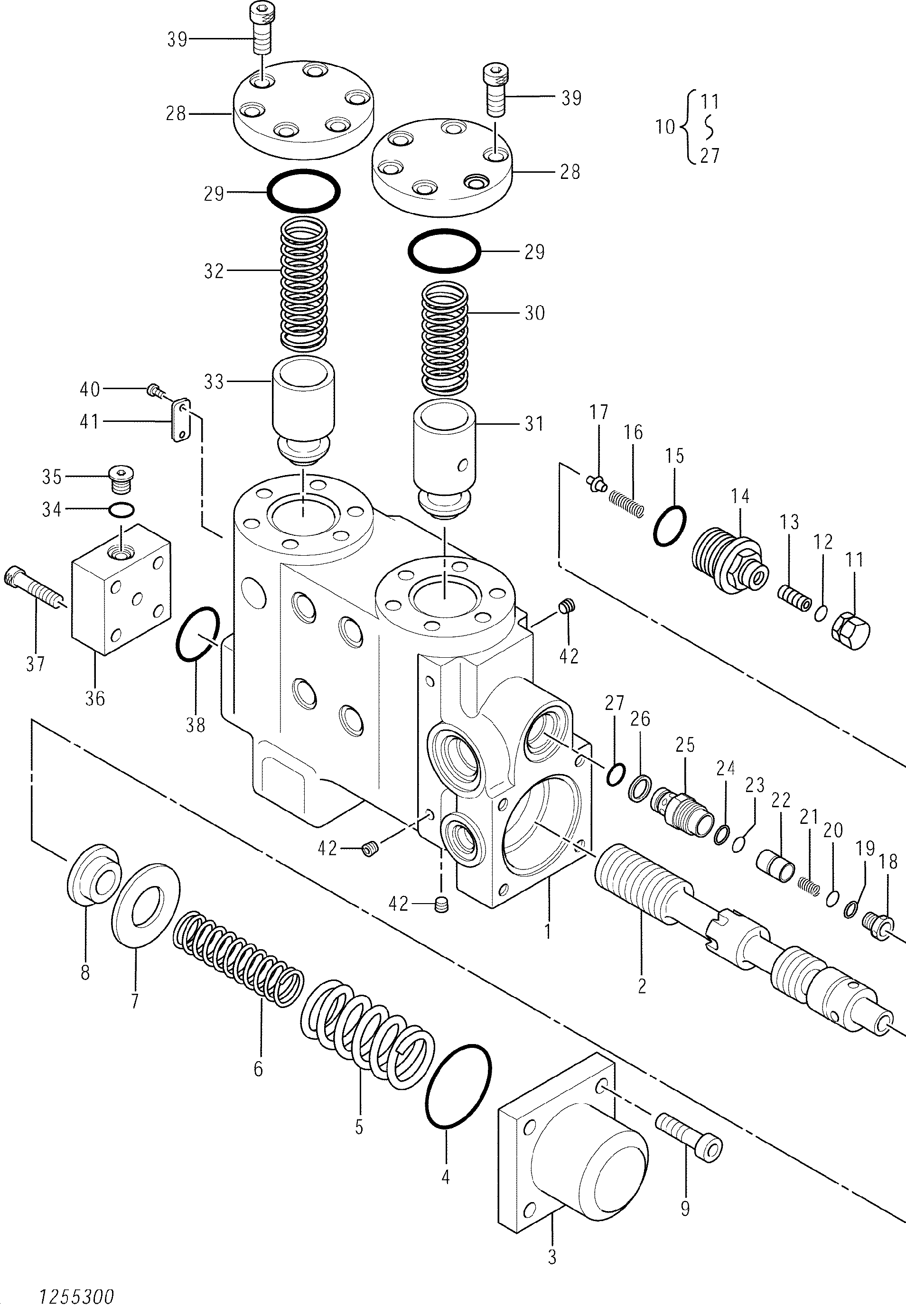

Заводская схема «Клапан удерживающий (рукоять нижний)» для HITACHI ZX850-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4656650 | Удерживающий клапан | 1 | |
| 3 | 0658202 | Крышка | 1 |
| 4 | A811065 | Уплотнительное кольцо | 1 |
| 5 | 0658203 | Пружина сжатия | 1 |
| 6 | 0658204 | Пружина сжатия | 1 |
| 7 | 0658205 | Проставка | 1 |
| 8 | 0658206 | Держатель пружина | 1 |
| 9 | M341040 | Болт с внутренним шестигранником | 4 |
| 10 | 1255301 | Предохранительный клапан | 1 |
| 15 | 4509182 | Уплотнительное кольцо | 1 |
| 26 | 4038533 | Опорное кольцо | 1 |
| 27 | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 0658109 | Крышка | 2 |
| 29 | A811040 | Уплотнительное кольцо | 2 |
| 30 | 0343510 | Пружина сжатия | 1 |
| 31 | 0343505 | Плунжер | 1 |
| 32 | 0223202 | Пружина сжатия | 1 |
| 33 | 0343504 | Плунжер | 1 |
| 34 | 0228801 | Уплотнительное кольцо | 1 |
| 35 | 0343512 | Пробка | 1 |
| 36 | 0343503 | Крышка | 1 |
| 37 | M340836 | Болт с внутренним шестигранником | 4 |
| 38 | A811035 | Уплотнительное кольцо | 1 |
| 39 | M341030 | Болт с внутренним шестигранником | 12 |
| 40 | 0794701 | Приводной винт | 2 |
| 42 | 0343514 | Пробка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
