060: Электрооборудование управления двигателем — HITACHI ZX850-3F

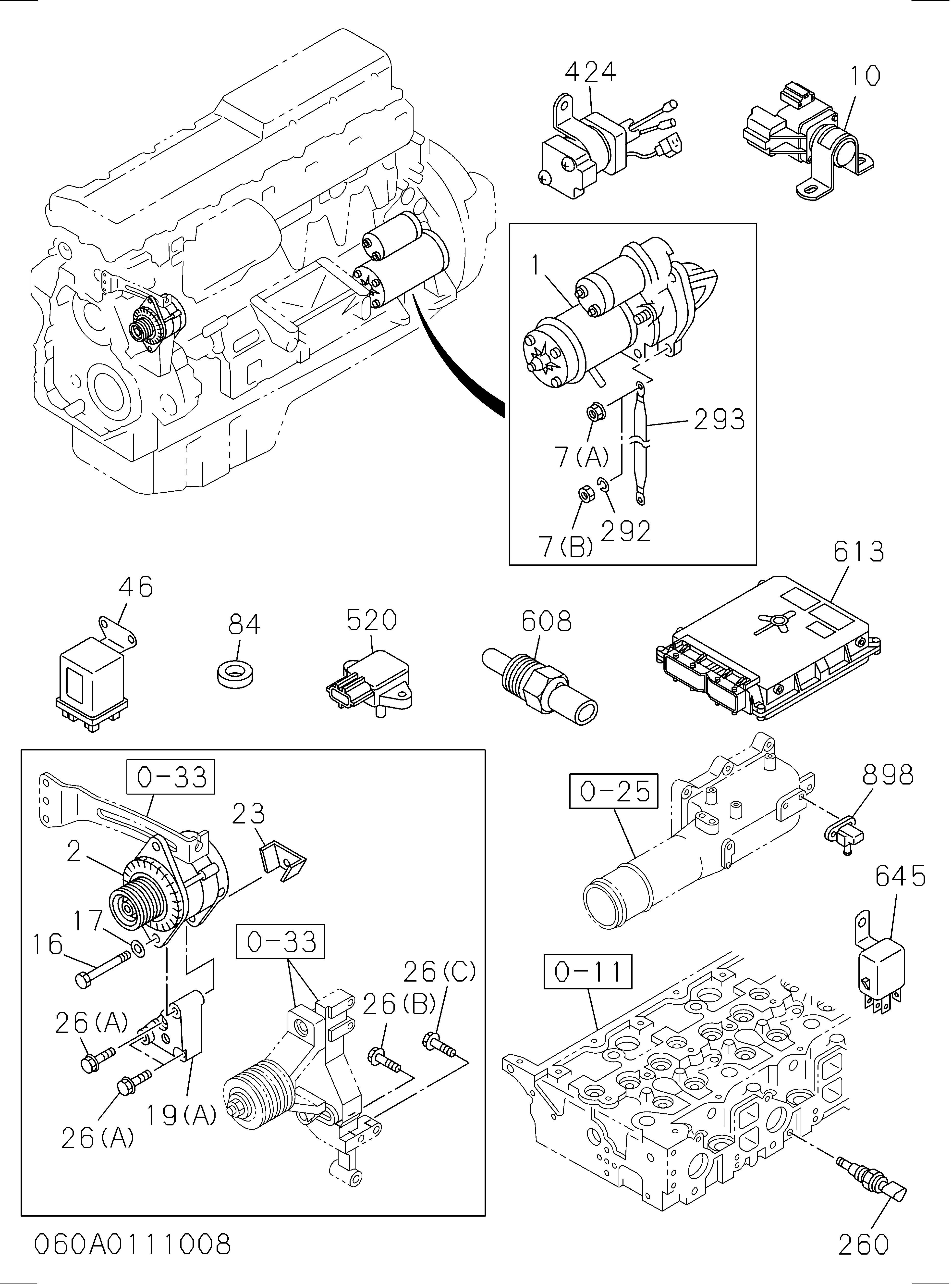

Заводская схема «060: Электрооборудование управления двигателем» для HITACHI ZX850-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1811003414 | Стартер в сборе | 1 |
| 002 | 1812005307 | Генератор в сборе | 1 |
| 007(A) | 0911501140 | Гайка стартер | 3 |
| 007(A) | 0911801140 | Гайка стартер | 3 |
| 010 | 8980056310 | Реле стартер | 1 |
| 016 | 1090401050 | Болт генератор | 1 |
| 017 | 9091605140 | Шайба PL, генератор | 1 |
| 017 | 0916105140 | Шайба PL, генератор | 1 |
| 019(A) | 8976041770 | Кронштейн генератор | 1 |
| 019(A) | 8981179000 | Кронштейн генератор | 1 |
| 023 | 1197110290 | Гайка генератор | 1 |
| 026(A) | 0281810600 | Болт генератор кронштейн | 2 |
| 026(A) | 0281510600 | Болт генератор кронштейн | 2 |
| 046 | 8944607061 | Реле глов пробка | 1 |
| 101 | 0280808700 | Болт жгут проводов | 7 |
| 101 | 0280508700 | Болт жгут проводов | 7 |
| 259 | 5097070301 | Зажим лента, жгут проводов TO масляный трубка | 2 |
| 259 | 5097070301 | Зажим лента, жгут проводов TO масляный трубка | 3 |
| 260 | 8973639360 | Датчик водяной темп | 1 |
| 260 | 8981566480 | Датчик водяной темп | 1 |
| 269 | 9099566820 | Втулка резиновый, трос | 1 |
| 293 | 9829322900 | Трос стартер масса | 1 |
| 424 | 1825530391 | Реле защитный, стартер | 1 |
| 520 | 8972177780 | Датчик давление | 1 |
| 608 | 8121468300 | Датчик темп | 1 |
| 613 | 8980209292 | Управление блок ENG | 1 |
| 613 | 8980401560 | Управление блок ENG | 1 |
| 613 | 8980602391 | Управление блок ENG | 1 |
| 613 | 8980894140 | Управление блок ENG | 1 |
| 613 | 8980983531 | Управление блок ENG | 1 |
| 613 | 8981260780 | Управление блок ENG | 1 |
| 613 | 8981521830 | Управление блок ENG | 1 |
| 690(A) | 8943908581 | Разъём | 2 |
| 752 | 8943913100 | Прокладка | 2 |
| 813 | 1826413381 | Жгут проводов инджектор | 1 |
| 836 | 0280808120 | Болт разъём | 4 |
| 836 | 0280508120 | Болт разъём | 4 |
| 898 | 1802200140 | Датчик боост | 1 |
| 915 | 1113691570 | Проставка жгут проводов | 5 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
