Автоматическая смазка система (рукоять 4.4m) — HITACHI ZX850-3F

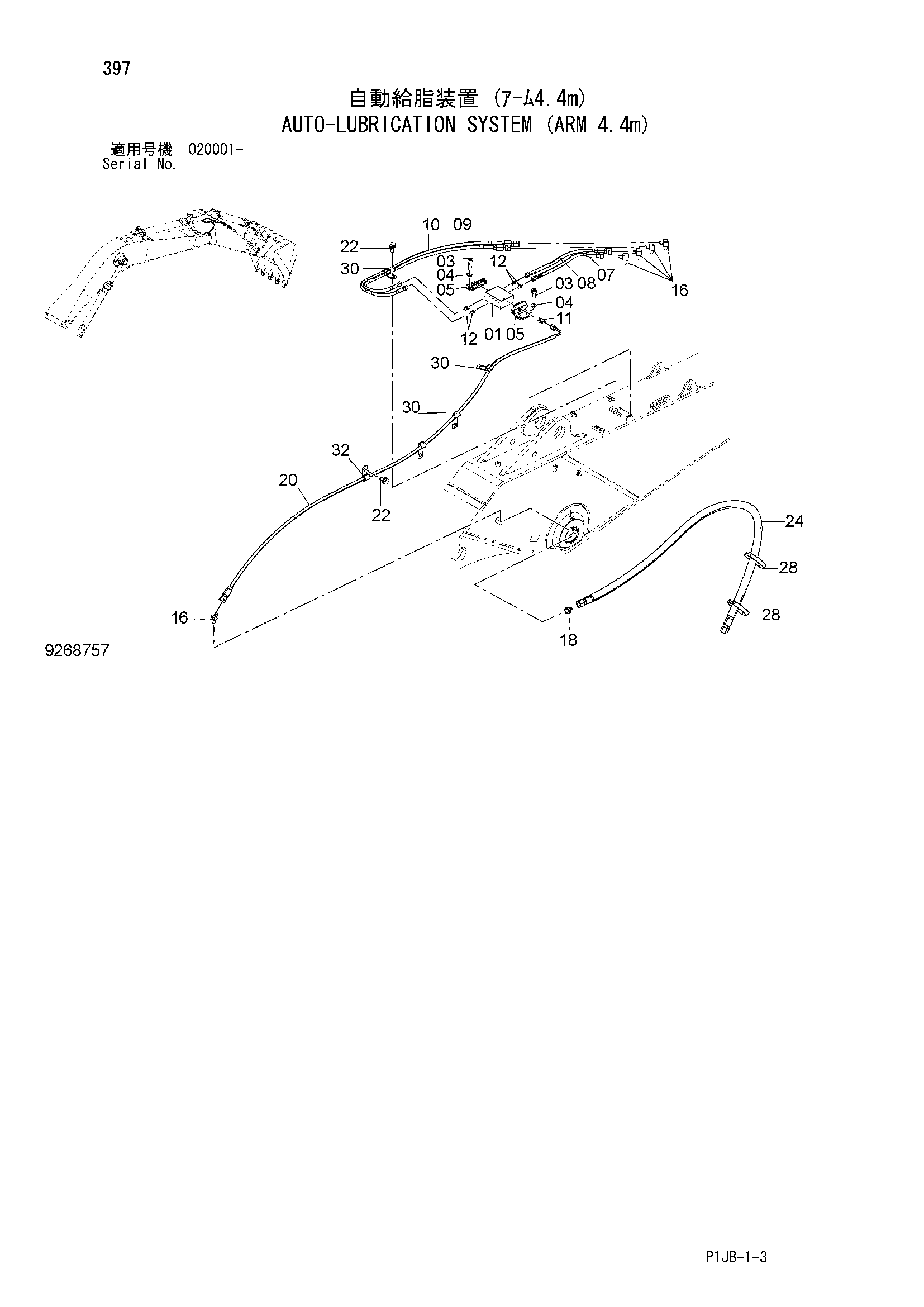

Заводская схема «Автоматическая смазка система (рукоять 4.4m)» для HITACHI ZX850-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4399997 | Клапан | 1 |
| 03 | M341030 | Болт с внутренним шестигранником | 4 |
| 04 | J222010 | Шайба | 4 |
| 05 | 4361320 | Хомут | 2 |
| 07 | 4646141 | Пластиковый шланг | 1 |
| 08 | 4646142 | Пластиковый шланг | 1 |
| 09 | 4646143 | Пластиковый шланг | 1 |
| 10 | 4610842 | Пластиковый шланг | 1 |
| 11 | 4404159 | Штуцер трубки | 1 |
| 12 | 4364387 | Штуцер трубки | 4 |
| 16 | 4154656 | Угловой штуцер | 5 |
| 18 | 4215648 | Адаптер | 1 |
| 20 | 4377231 | Пластиковый шланг | 1 |
| 22 | J271025 | Болт с шайбой | 2 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4659984 | Шланг | 1 |
| 28 | 4504491 | Хомут шланга | 2 |
| 30 | 4192018 | Зажим | 4 |
| 32 | 4190261 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
