Кондиционер (3) — HITACHI ZX850-3F

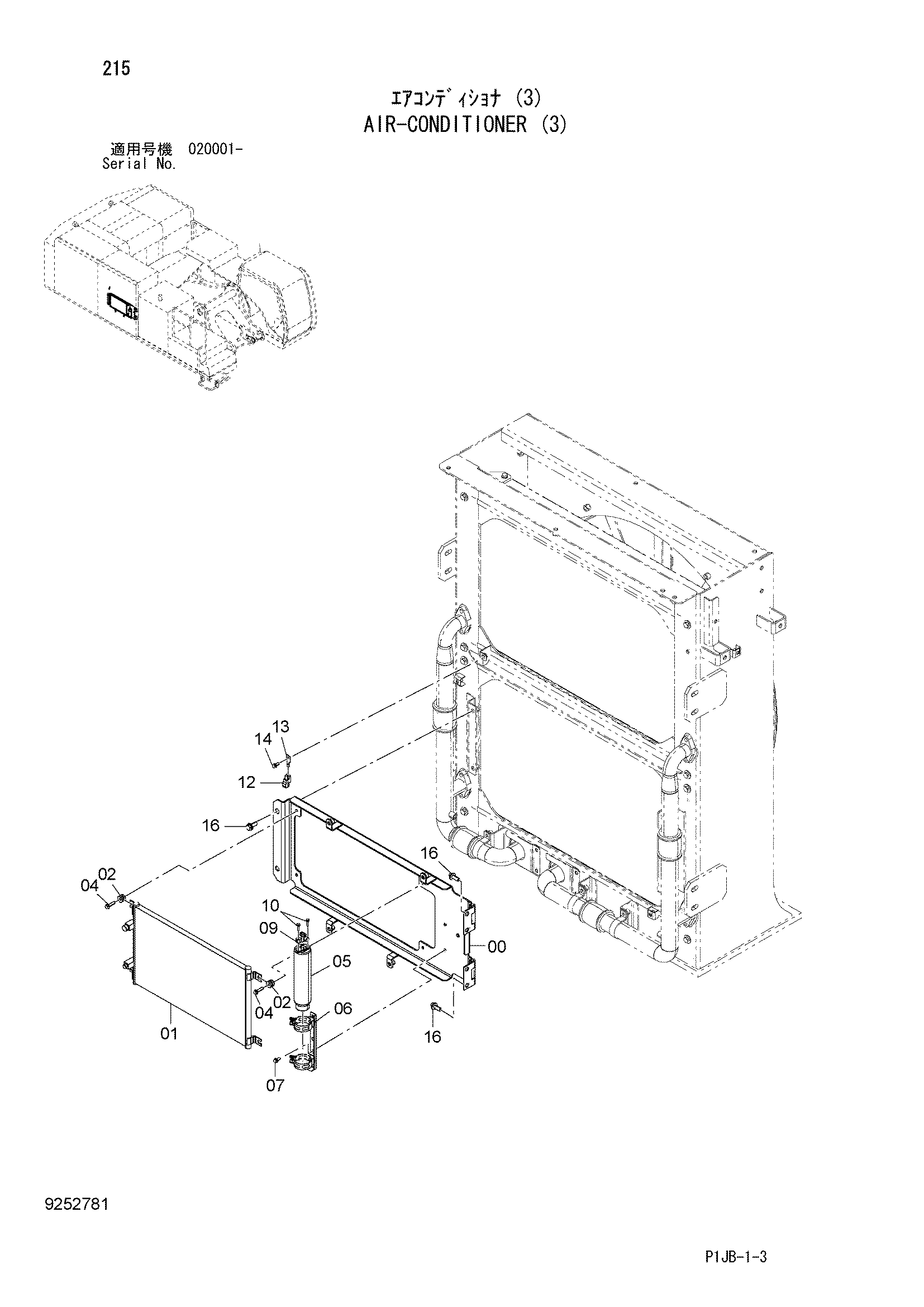

Заводская схема «Кондиционер (3)» для HITACHI ZX850-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7050693 | Кронштейн | 1 |
| 01 | 4617327 | Конденсатор | 1 |
| 02 | 4618721 | Резиновая втулка | 4 |
| 04 | J260835 | Болт с шайбой | 4 |
| 04A | J900835 | Болт | 1 |
| 04B | A590108 | Плоская шайба | 1 |
| 05 | 4333461 | Бак рекеивер | 1 |
| 06 | 4333462 | Держатель | 1 |
| 07 | J260820 | Болт с шайбой | 2 |
| 07A | J900820 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 09 | 4374958 | Соединение | 1 |
| 10 | J260625 | Болт с шайбой | 2 |
| 10A | J900625 | Болт | 1 |
| 10B | A590106 | Плоская шайба | 1 |
| 12 | 4405815 | Датчик | 1 |
| 13 | 4411931 | Кронштейн | 1 |
| 14 | J260820 | Болт с шайбой | 1 |
| 14A | J900820 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 16 | J271235 | Болт с шайбой | 6 |
| 16A | J901235 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
