Механизм натяжения (STD) — HITACHI ZX850-3F

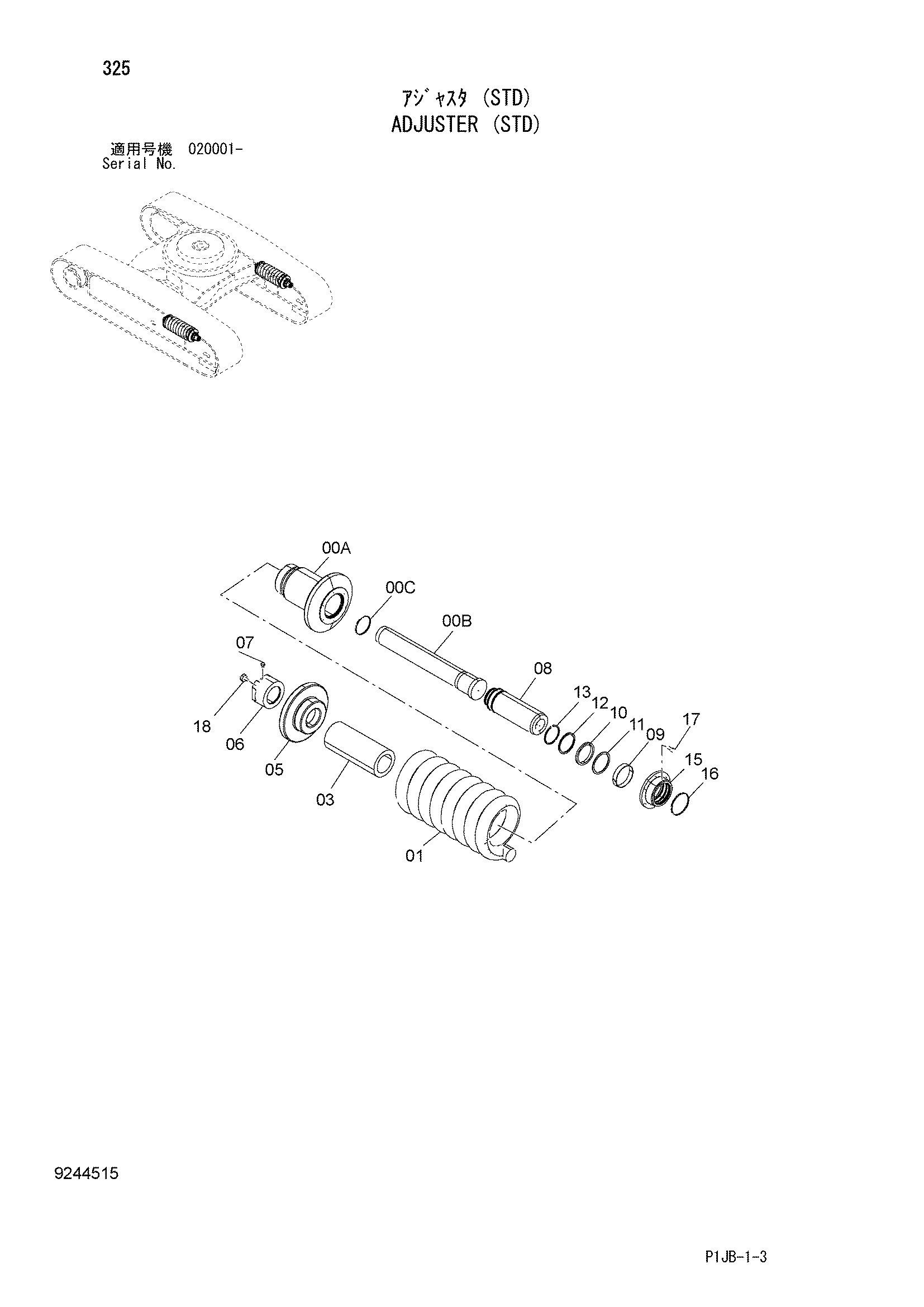

Заводская схема «Механизм натяжения (STD)» для HITACHI ZX850-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9244515 | Механизм натяжения в сборе | 2 | |
| 00 | 9194672 | Гидроцилиндр | 1 |
| 00A | 3090294 замена: 3108451 | Гидроцилиндр | 1 |
| 00A | 3108451 | Гидроцилиндр | 1 |
| 00B | 3090295 | Шток | 1 |
| 00C | 4504858 | Уплотнительное кольцо | 1 |
| 01 | 3102859 | Пружина | 1 |
| 03 | 4442355 | Проставка | 1 |
| 05 | 3090296 | Кронштейн | 1 |
| 06 | 4443239 | Гайка | 1 |
| 07 | 4215453 | Болт | 1 |
| 08 | 2051638 | Шток поршня | 1 |
| 09 | 4443240 | Веаринг | 1 |
| 10 | 4444456 | U-образная манжета | 1 |
| 11 | 4444457 | Опорное кольцо | 1 |
| 12 | 4443241 | Пластина | 1 |
| 13 | 4508188 | Стопорное кольцо | 1 |
| 15 | 3090366 | Направляющая | 1 |
| 16 | 4129441 | Уплотнительное кольцо | 1 |
| 17 | M341430 | Болт с внутренним шестигранником | 6 |
| 18 | 4255055 | Клапан | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
