Гидроцилиндр ковша (удлинённый рукоять) — HITACHI ZX850-3F

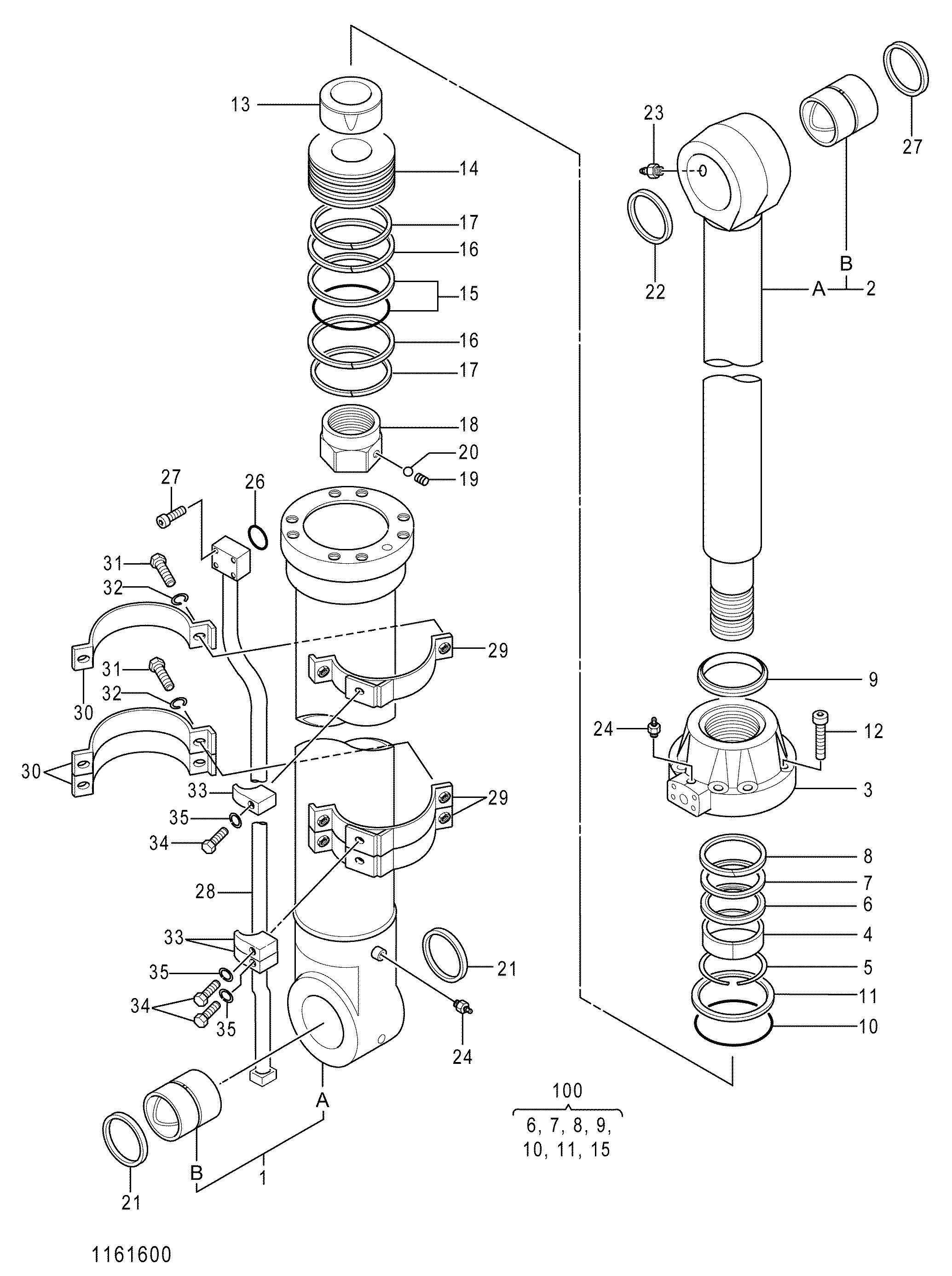

Заводская схема «Гидроцилиндр ковша (удлинённый рукоять)» для HITACHI ZX850-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4665849 | Гидроцилиндр ковша | 1 | |
| 1-24 | 4653860 | Гидроцилиндр.(пипелесс) | 1 |
| 1 | 1161606 | Труба гидроцилиндра в сборе | 1 |
| 1B | 0645002 | Втулка пальца | 1 |
| 2 | 0978002 | Шток поршня в сборе | 1 |
| 2B | 0978003 | Втулка пальца | 1 |
| 3 | 0978004 | Головка гидроцилиндра | 1 |
| 4 | 0353004 | Втулка | 1 |
| 5 | 0133709 | Стопорное кольцо | 1 |
| 6 | 0941506 | Кольцо | 1 |
| 7 | 0972303 | U-образная манжета | 1 |
| 8 | 0257005 | Опорное кольцо | 1 |
| 9 | 0972304 | Грязесъёмное кольцо | 1 |
| 10 | A811170 | Уплотнительное кольцо | 1 |
| 11 | 0332704 | Опорное кольцо | 1 |
| 12 | 0259304 | Болт с внутренним шестигранником | 8 |
| 13 | 0978005 | Подшипник. кукхион | 1 |
| 14 | 0643014 | Поршень | 1 |
| 15 | 0332706 | Кольцо уплотнение в сборе | 1 |
| 16 | 0978006 | Направляющее кольцо | 2 |
| 17 | 0332708 | Направляющее кольцо | 2 |
| 18 | 0807708 | Гайка | 1 |
| 19 | 0353012 | Установочный винт | 1 |
| 20 | 0353011 | Стальной шарик | 1 |
| 21 | 0420111 | Грязесъёмное кольцо | 2 |
| 22 | 0978007 | Грязесъёмное кольцо | 2 |
| 23 | J75481 | Пресс-маслёнка | 1 |
| 24 | 0643016 | Воздушный клапан | 2 |
| 26 | 955612 | Уплотнительное кольцо | 1 |
| 27 | M341445 | Болт с внутренним шестигранником | 4 |
| 28 | 1161603 | Трубка | 1 |
| 29 | 1161604 | Лента | 3 |
| 30 | 0645108 | Лента | 3 |
| 31 | J901035 | Болт | 6 |
| 32 | A590910 | Шайба | 6 |
| 33 | 0972307 | Хомут трубки | 3 |
| 34 | 0236916 | Болт | 3 |
| 35 | A590914 | Пружинная шайба | 3 |
| 100 | 4652906 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
