Гидроцилиндр ковша — HITACHI ZX850-3F

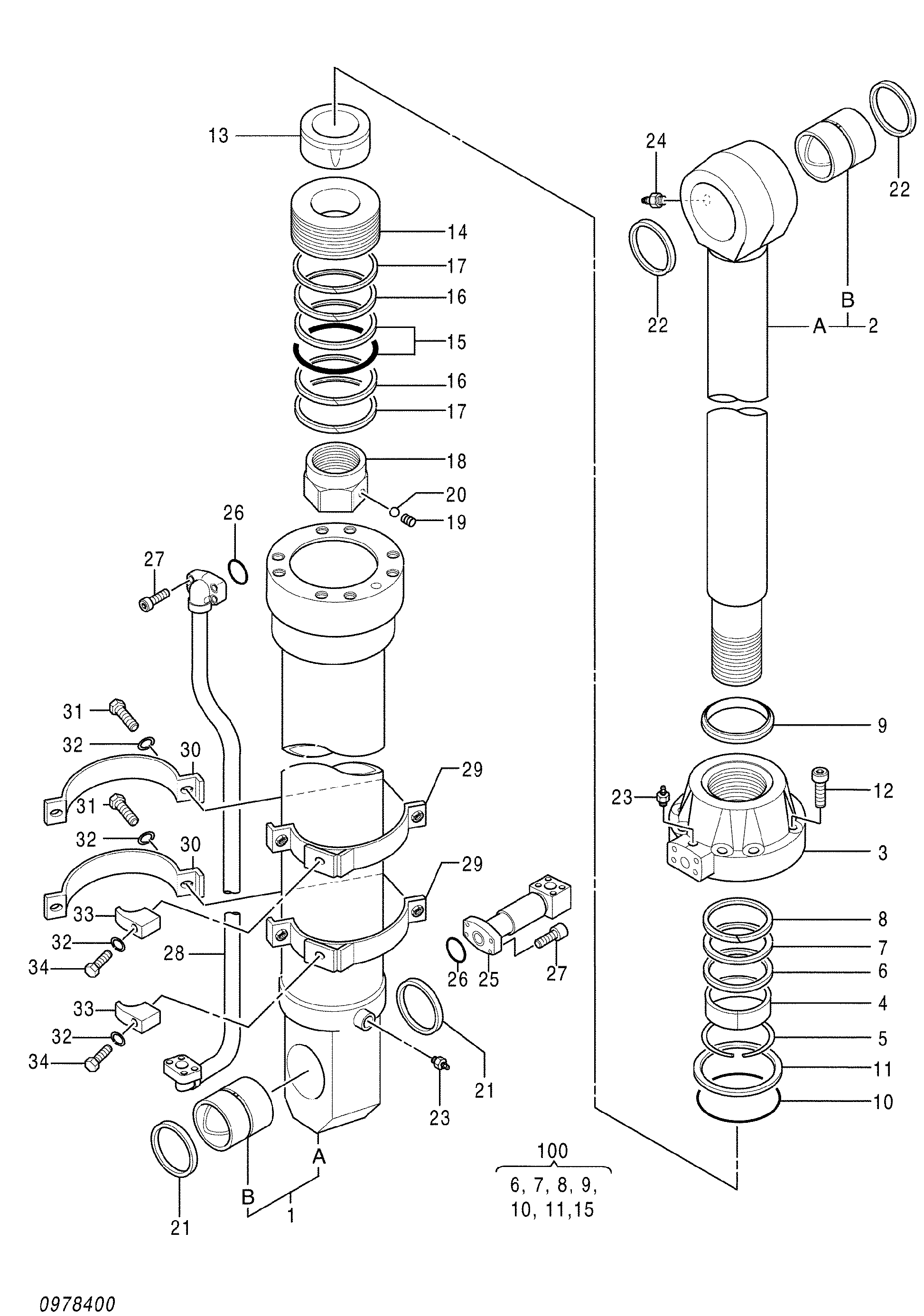

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX850-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4638084	Гидроцилиндр ковша	1
1-24	4653866	Гидроцилиндр.(пипелесс)	1
1	0978401	Труба гидроцилиндра в сборе	1
1B	0379902	Втулка	1
2	0978402	Шток поршня	1
2B	0978403	Втулка пальца	1
3	0977903	Головка гидроцилиндра	1
4	0379806	Втулка	1
5	0191415	Стопорное кольцо	1
6	0956502	Кольцо	1
7	0977904	U-образная манжета	1
8	0242505	Опорное кольцо	1
9	0977905	Грязесъёмное кольцо	1
10	A811190	Уплотнительное кольцо	1
11	0257007	Опорное кольцо	1
12	4104472	Болт с внутренним шестигранником	8
13	0978404	Амортизирующий подшипник	1
14	0702503	Поршень	1
15	0257010	Кольцо уплотнение в сборе	1
16	0977906	Направляющее кольцо	2
17	4199817	Кольцо	2
18	0965104	Гайка	1
19	0379815	Установочный винт	1
20	0109124	Стальной шарик	1
21	4251767	Грязесъёмное кольцо	2
22	0809303	Грязесъёмное кольцо	2
23	0643016	Воздушный клапан	2
24	J75481	Пресс-маслёнка	1
25	0380008 замена: 0998506	Соединение	1
25	0998506	Соединение	1
26	955612	Уплотнительное кольцо	2
27	0158883	Болт с внутренним шестигранником	8
28	0978405	Трубка	1
29-34	0978406	Лента в сборе	1
29	0978407	Лента	1
30	0417414	Лента	2
31	0379919	Болт	4
32	A590914	Пружинная шайба	6
33	0353016 замена: 0972307	Хомут трубки	2
33	0972307	Хомут трубки	2
34	0379918	Болт	2
100	4653863	Комплект уплотнений	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
