Нижняя защита [NA] — HITACHI ZX850-3F

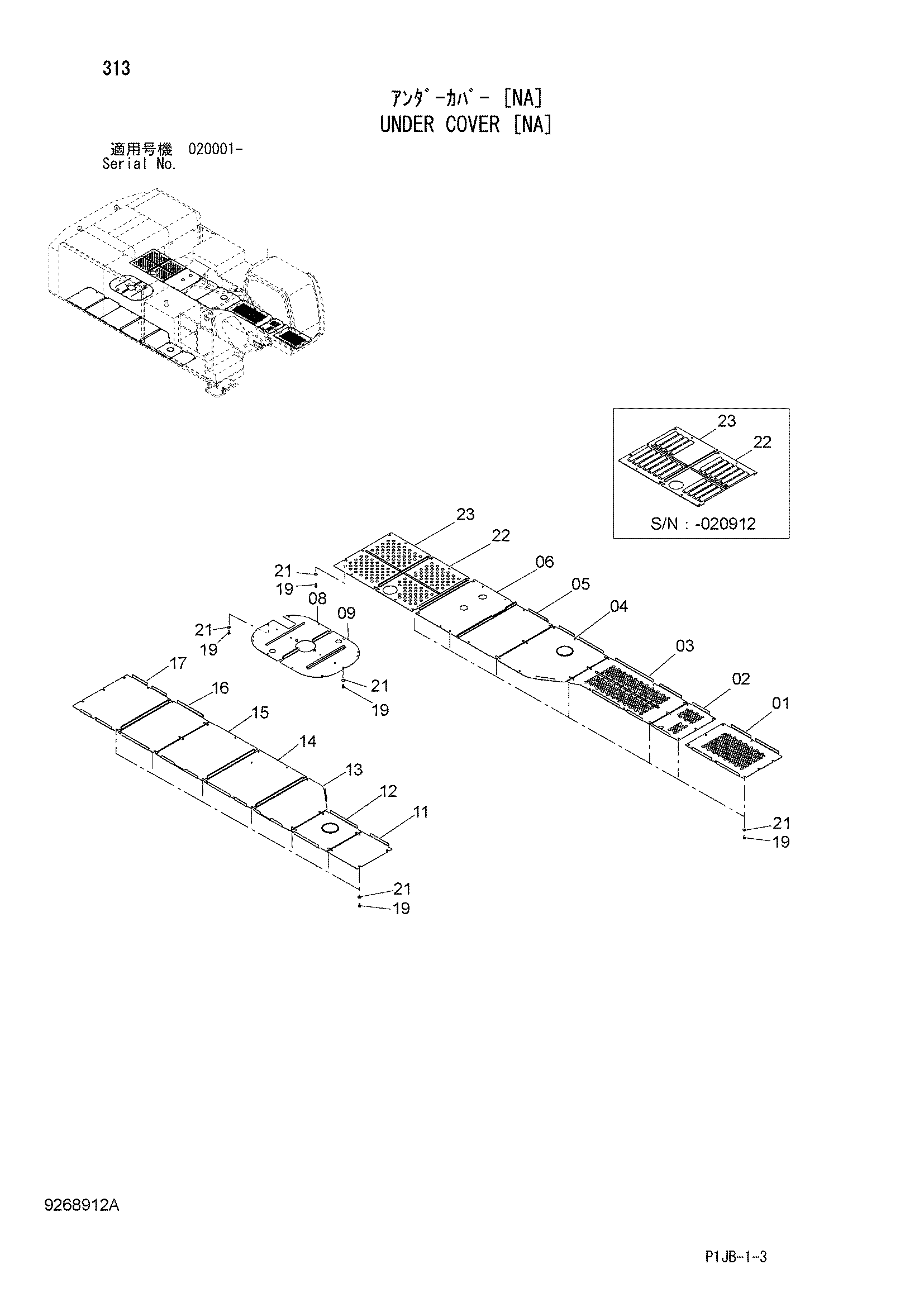

Заводская схема «Нижняя защита [NA]» для HITACHI ZX850-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Нижняя защита [NA] HITACHI ZX850-3F](/catalog-drawings/a3/a303f0fe-c284-4e64-a841-109bd22337a6.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3106947 | Крышка | 1 |
| 02 | 3106946 | Крышка | 1 |
| 03 | 7048785 | Крышка | 1 |
| 04 | 2052808 | Крышка | 1 |
| 05 | 3106890 | Крышка | 1 |
| 06 | 2052809 | Крышка | 1 |
| 08 | 8106643 | Крышка | 1 |
| 09 | 8102135 замена: 8112899 | Крышка | 1 |
| 09 | 8112899 | Крышка | 1 |
| 11 | 3106283 | Крышка | 1 |
| 12 | 3106282 | Крышка | 1 |
| 13 | 3106340 | Крышка | 1 |
| 14 | 2052811 | Крышка | 1 |
| 15 | 2052810 | Крышка | 1 |
| 16 | 3106281 | Крышка | 1 |
| 17 | 2053043 | Крышка | 1 |
| 19 | 4609017 | Болт с шайбой | 101 |
| 19 | 4609017 | Болт с шайбой | 105 |
| 21 | 4249324 | Шайба | 101 |
| 21 | 4249324 | Шайба | 105 |
| 22 | 7050927 замена: 8114314 | Крышка | 1 |
| 22 | 8114314 | Крышка | 1 |
| 23 | 7050928 замена: 8114315 | Крышка | 1 |
| 23 | 8114315 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
