Погрузчик основные гидролинии — HITACHI ZX850-3F

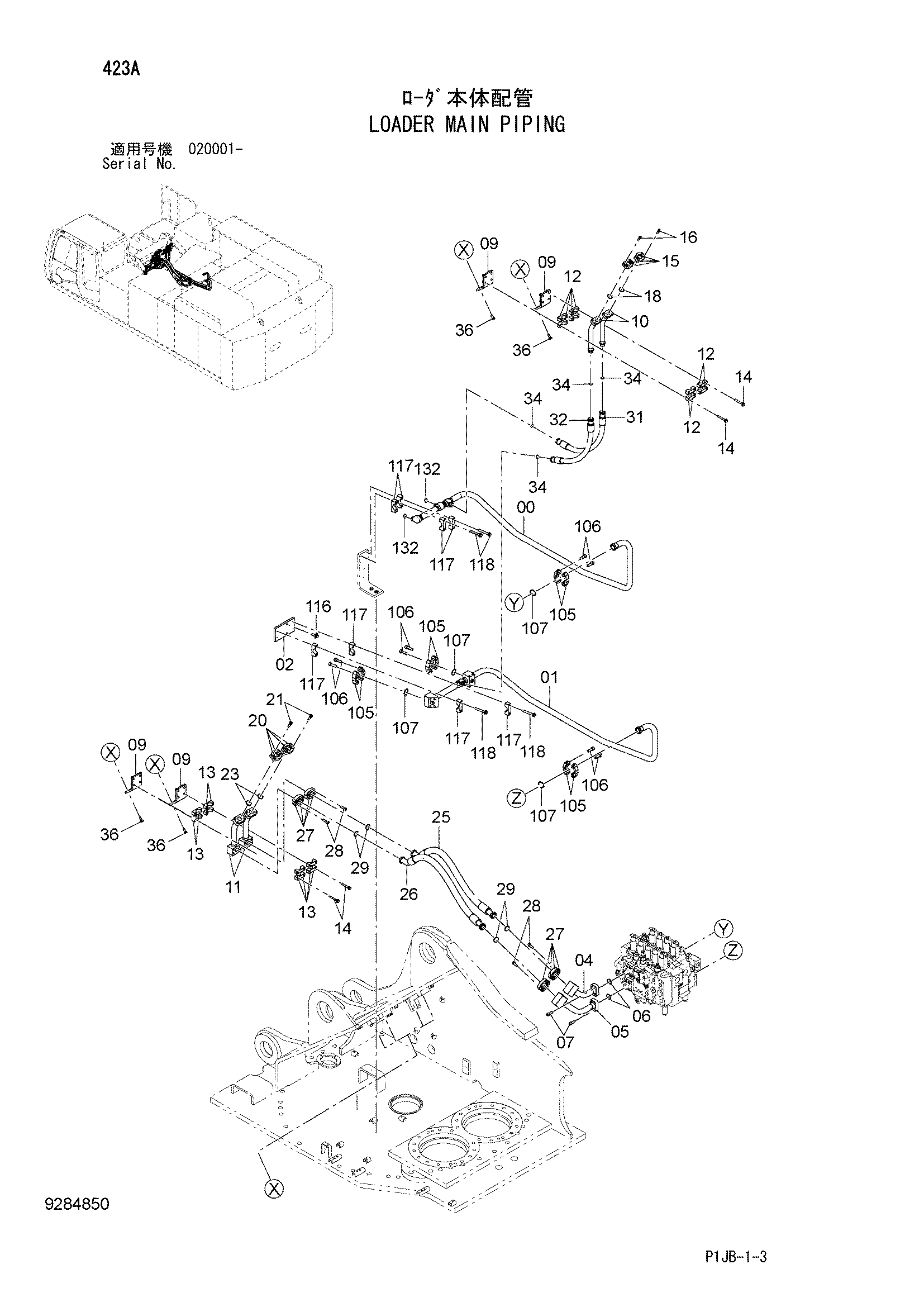

Заводская схема «Погрузчик основные гидролинии» для HITACHI ZX850-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6025971 | Трубка | 1 |
| 01 | 6025972 | Трубка | 1 |
| 02 | 4677519 | Пластина | 1 |
| 04 | 8107098 | Трубка | 1 |
| 05 | 8107079 | Трубка | 1 |
| 06 | 4508805 | Уплотнительное кольцо | 2 |
| 07 | M341445 | Болт с внутренним шестигранником | 8 |
| 09 | 8107100 | Кронштейн | 4 |
| 10 | 8111742 | Трубка | 2 |
| 11 | 8111743 | Трубка | 2 |
| 12 | 4334363 | Хомут трубки | 8 |
| 13 | 4334364 | Хомут трубки | 8 |
| 14 | J271295 | Болт с шайбой | 16 |
| 14A | J901295 | Болт | 1 |
| 14B | J222012 | Шайба | 1 |
| 15 | 4085560 | Разъёмный фланец | 4 |
| 16 | M341240 | Болт с внутренним шестигранником | 8 |
| 18 | 966993 | Уплотнительное кольцо | 2 |
| 20 | 4089703 | Разъёмный фланец | 4 |
| 21 | M341445 | Болт с внутренним шестигранником | 8 |
| 23 | 4508805 | Уплотнительное кольцо | 2 |
| 25 | 4678299 | Шланг | 1 |
| 26 | 4485485 | Шланг | 1 |
| 27 | 4089703 | Разъёмный фланец | 8 |
| 28 | M341445 | Болт с внутренним шестигранником | 16 |
| 29 | 4508805 | Уплотнительное кольцо | 4 |
| 31 | 4311079 | Шланг | 1 |
| 32 | 4286812 | Шланг | 1 |
| 34 | 4187328 | Уплотнительное кольцо | 4 |
| 36 | J271235 | Болт с шайбой | 16 |
| 36A | J901235 | Болт | 1 |
| 36B | J222012 | Шайба | 1 |
| 105 | 4089703 | Разъёмный фланец | 8 |
| 106 | M341445 | Болт с внутренним шестигранником | 16 |
| 107 | 4508805 | Уплотнительное кольцо | 4 |
| 116 | J281240 | Болт с шайбой | 2 |
| 116A | J901240 | Болт | 1 |
| 116B | 4249324 | Шайба | 1 |
| 117 | 4334364 | Хомут трубки | 8 |
| 118 | J271290 | Болт с шайбой | 8 |
| 118A | J901290 | Болт | 1 |
| 118B | J222012 | Шайба | 1 |
| 132 | 4187328 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
