Пилотные гидролинии (6) — HITACHI ZX850-3

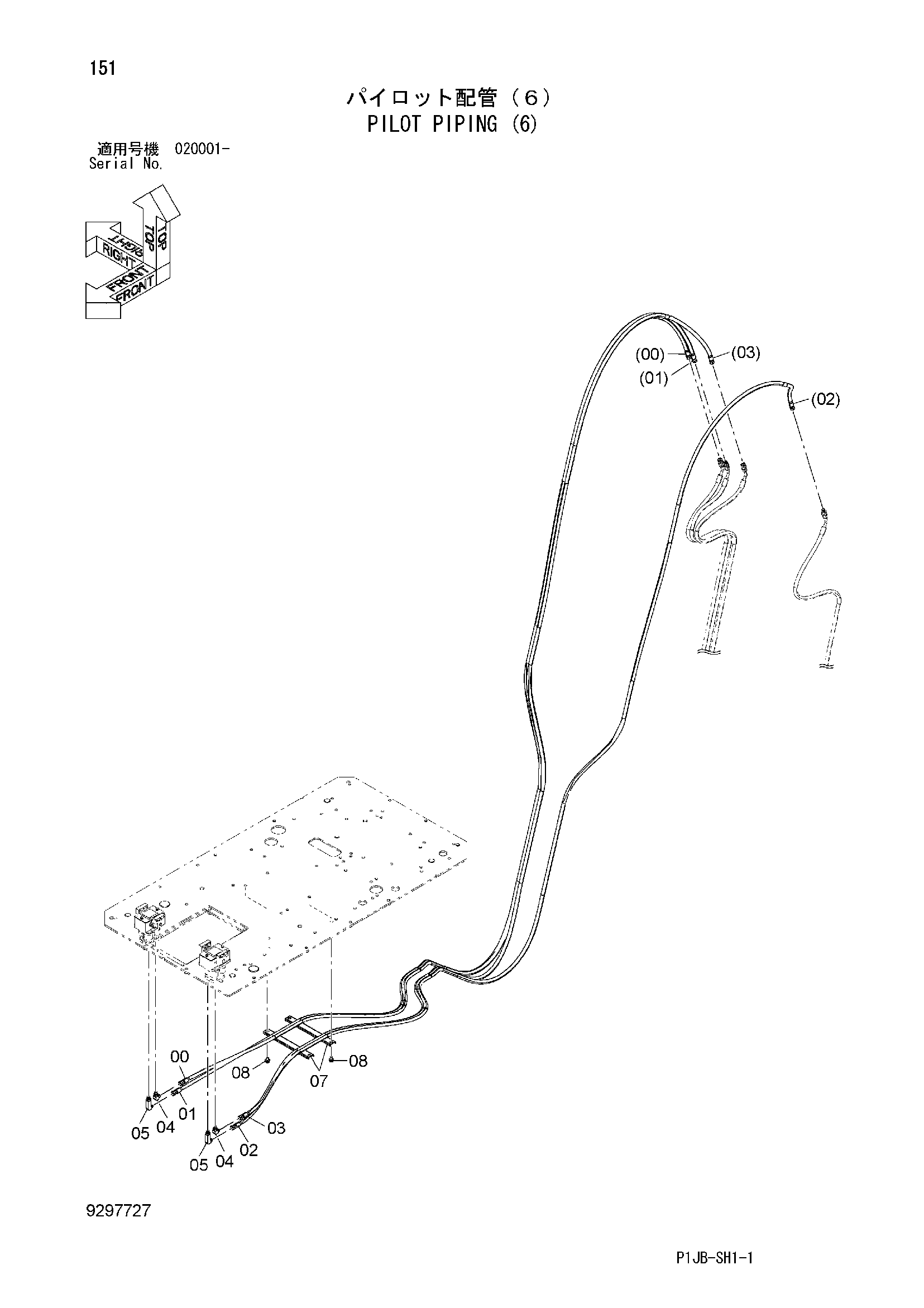

Заводская схема «Пилотные гидролинии (6)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9297948 | Шланг в сборе | 1 |
| 00A | 4693962 | Шланг | 1 |
| 00B | 4327293 | Защитный кожух | 10 |
| 01 | 9297949 | Шланг в сборе | 1 |
| 01A | 4693963 | Шланг | 1 |
| 01B | 4327293 | Защитный кожух | 10 |
| 02 | 9297950 | Шланг в сборе | 1 |
| 02A | 4693964 | Шланг | 1 |
| 02B | 4327293 | Защитный кожух | 10 |
| 03 | 9297951 | Шланг в сборе | 1 |
| 03A | 4693965 | Шланг | 1 |
| 03B | 4327293 | Защитный кожух | 10 |
| 04 | A852323 | Угловой штуцер | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4278442 | Угловой штуцер | 2 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4341877 | Хомут шланга | 2 |
| 08 | J271020 | Болт с шайбой | 4 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
