Воздушный радиатор трубопроводы — HITACHI ZX850-3

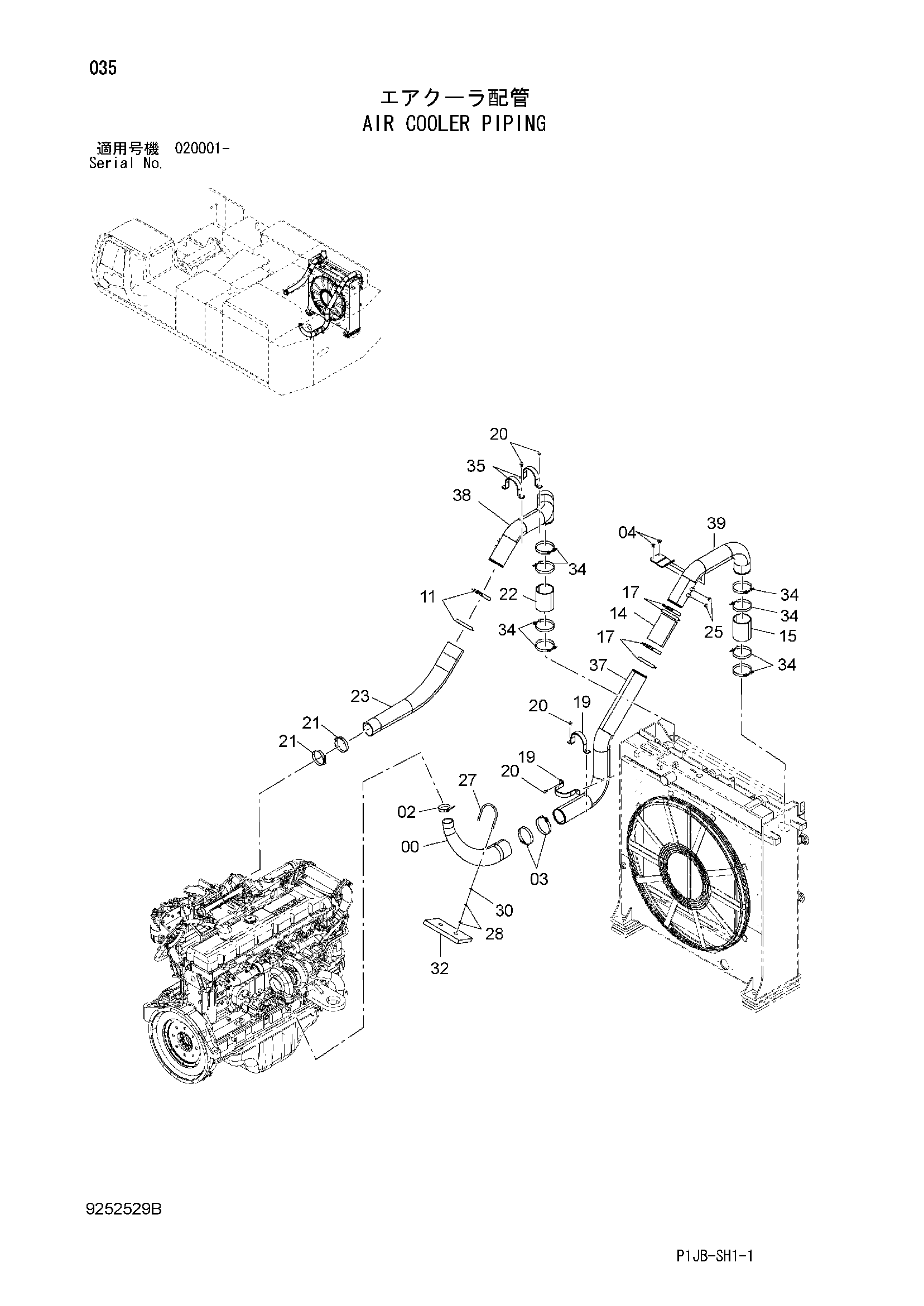

Заводская схема «Воздушный радиатор трубопроводы» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4644279 | Воздушный шланг | 1 |
| 02 | 4263764 | Хомут шланга | 1 |
| 03 | 4282489 | Хомут шланга | 2 |
| 04 | J271225 | Болт с шайбой | 2 |
| 04A | J901225 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 11 | 4285234 | Хомут шланга | 2 |
| 14 | 4644281 | Воздушный шланг | 1 |
| 15 | 4644280 | Воздушный шланг | 1 |
| 17 | 4282489 | Хомут шланга | 4 |
| 19 | 4207010 | Хомут трубки | 2 |
| 20 | J271025 | Болт с шайбой | 8 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 21 | 4282490 | Хомут шланга | 2 |
| 22 | 4643986 | Воздушный шланг | 1 |
| 23 | 3106519 | Воздушный шланг | 1 |
| 27 | 4652887 | U-образный болт | 1 |
| 28 | M520012 | Гайка | 4 |
| 30 | 4249324 | Шайба | 2 |
| 32 | 4670968 | Резиновая прокладка | 1 |
| 34 | 4282489 | Хомут шланга | 8 |
| 35 | 4207010 | Хомут трубки | 2 |
| 37 | 3113335 | Трубка воздушный | 1 |
| 38 | 8113367 | Трубка воздушный | 1 |
| 39 | 8113614 | Трубка воздушный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
