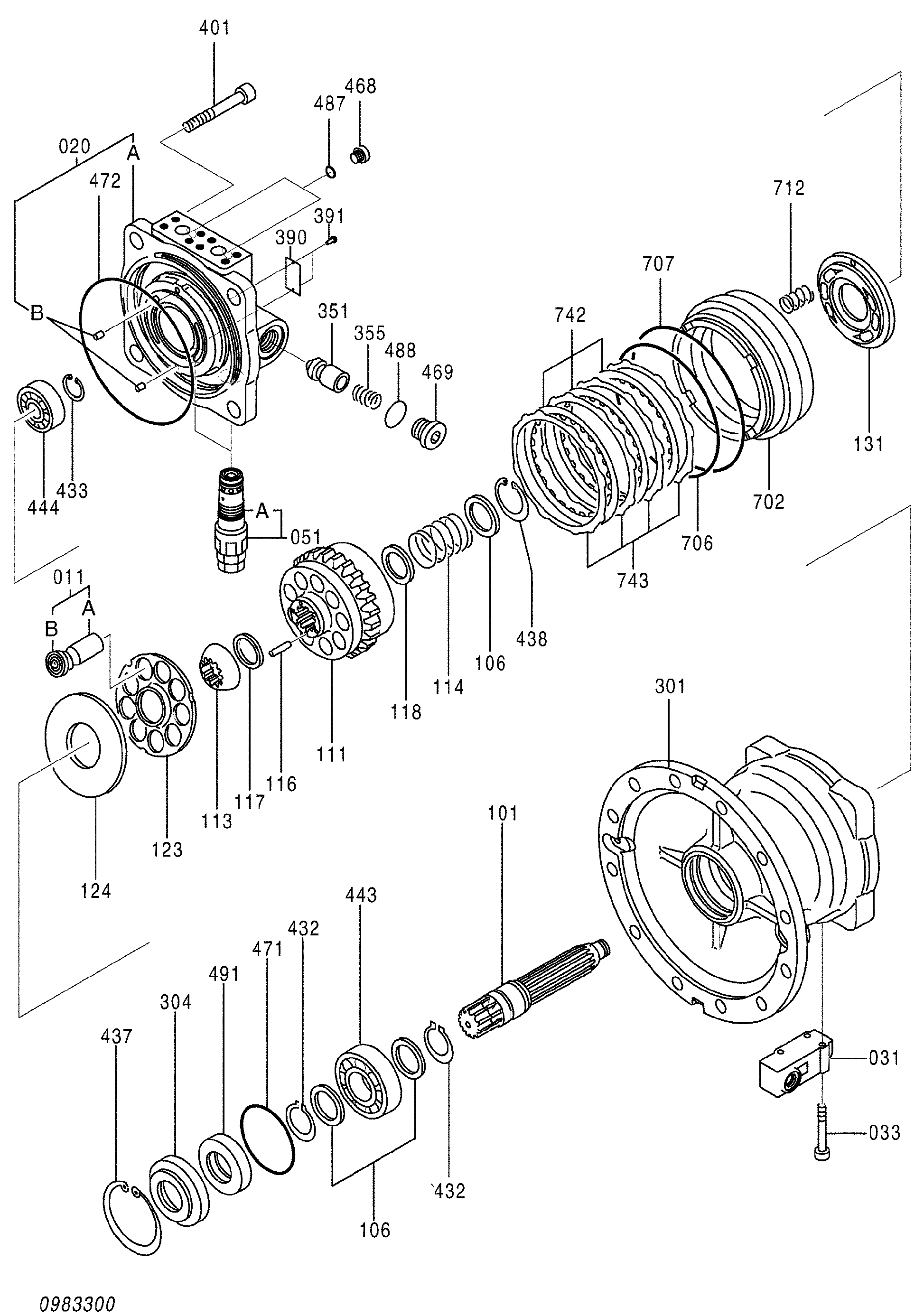

Гидромотор (поворот) — HITACHI ZX850-3

Заводская схема «Гидромотор (поворот)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4637117	Гидромотор	1
011	0365401 замена: 0983304	Поршень дополнительный	1
011	0983304	Поршень дополнительный	1
020	0983301	Корпус дополнительный	1
031	0960201	Клапан	1
033	0218824	Болт с внутренним шестигранником	3
051	4654510	Предохранительный клапан	2
051A	A811030	Уплотнительное кольцо	1
101	0803003	Вал	1
106	0365405	Проставка	3
111	0803004	Гидроцилиндр	1
113	0365407	Втулка	1
114	0365408	Пружина	1
116	0365409	Шток пусх	12
117	0365410	Проставка	1
118	0365411	Проставка	1
123	0803005	Фиксатор	1
124	0365413	Пластина	1
131	0719603	Пластина клапан	1
301	0983302	Корпус	1
304	0365416	Крышка	1
351	0803007	Плунжер	2
355	0803008	Пружина	2
391	0625509	Палец	2
401	0365417	Болт с внутренним шестигранником	4
432	991345	Стопорное кольцо	2
433	0747305	Стопорное кольцо	1
437	973069	Стопорное кольцо	1
438	931346	Стопорное кольцо	1
443	0983303	Роликовый подшипник	1
444	0747306	Игольчатый подшипник	1
468	0629404	Пробка	2
469	0803009	Пробка	2
471	A811110	Уплотнительное кольцо	1
472	0496103 замена: 0983305	Уплотнительное кольцо	1
472	0983305	Уплотнительное кольцо	1
487	957366	Уплотнительное кольцо	2
488	984614	Уплотнительное кольцо	2
491	0251914	Масляное уплотнение	1
702	0803010	Поршень	1
706	0365326	Уплотнительное кольцо	1
707	0365427	Уплотнительное кольцо	1
712	0747307	Пружина тормоз	16
742	0365428	Пластина	3
743	0365429	Пластина	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
