Гидромолот, гидроножницы трубопроводы (7.1m стрела) — HITACHI ZX850-3

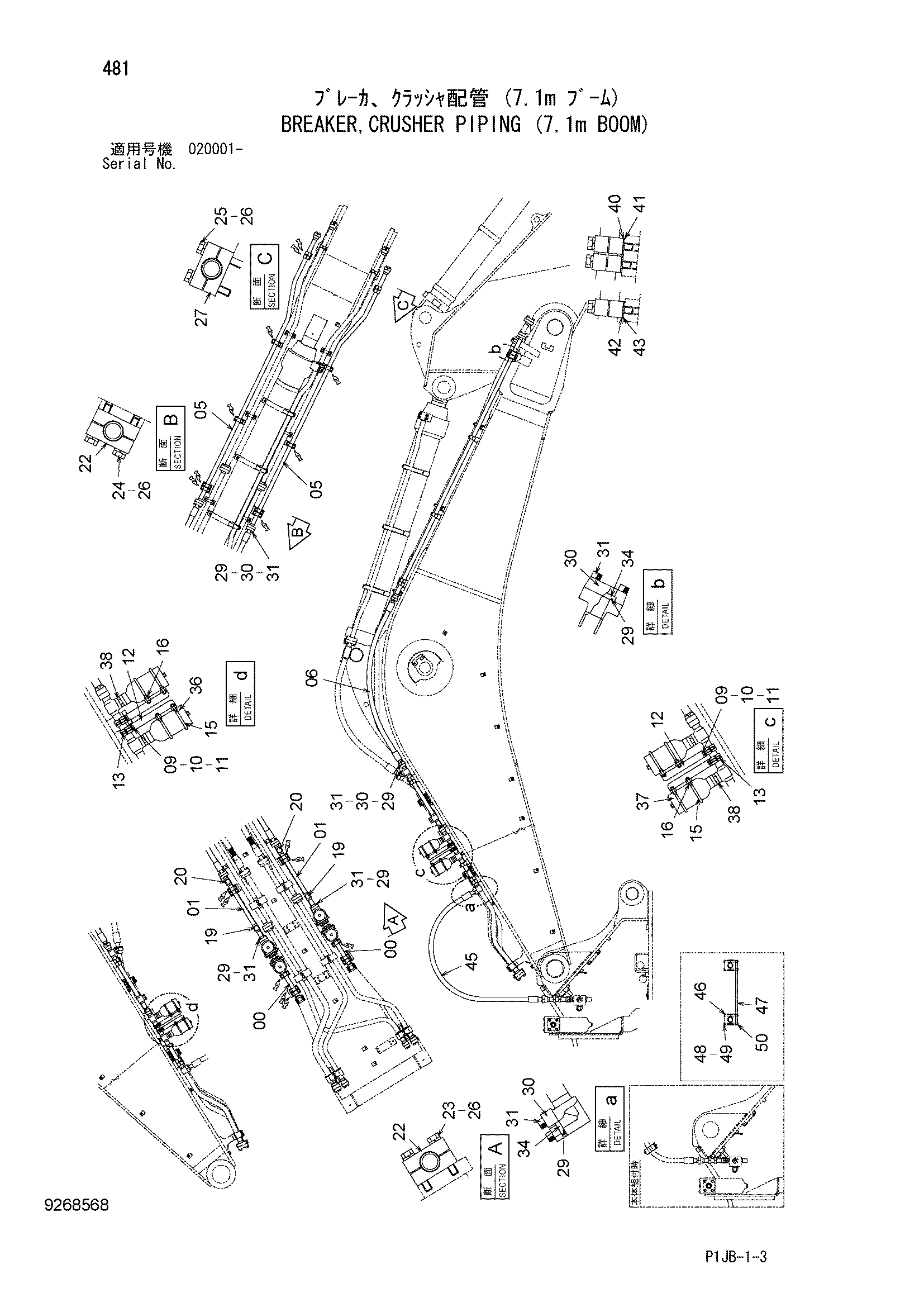

Заводская схема «Гидромолот, гидроножницы трубопроводы (7.1m стрела)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8052933 | Трубка | 2 |
| 01 | 8106381 | Трубка | 2 |
| 05 | 8106620 | Трубка | 2 |
| 06 | 4617323 | Шланг | 2 |
| 09 | J901465 | Болт | 8 |
| 10 | A590914 | Пружинная шайба | 8 |
| 11 | A590114 | Плоская шайба | 8 |
| 12 | 8095446 | Кронштейн | 4 |
| 13 | 4617451 | Хомут трубки | 4 |
| 15 | 4289010 | U-образный болт | 8 |
| 16 | J950012 | Гайка | 32 |
| 19 | 4154693 | Пробка | 2 |
| 19A | 970860 | Уплотнительное кольцо | 1 |
| 20 | 4154693 | Пробка | 2 |
| 20A | 970860 | Уплотнительное кольцо | 1 |
| 22 | 4610222 | Хомут трубки | 36 |
| 23 | J901690 | Болт | 28 |
| 24 | J901685 | Болт | 8 |
| 25 | J901695 | Болт | 8 |
| 26 | A590916 | Пружинная шайба | 44 |
| 27 | 4620318 | Хомут трубки | 8 |
| 29 | 4508805 | Уплотнительное кольцо | 10 |
| 30 | 4089703 | Разъёмный фланец | 16 |
| 31 | M341445 | Болт с внутренним шестигранником | 40 |
| 34 | 4336672 | Крышка | 4 |
| 36 | 4464945 | Гидроаккумулятор | 2 |
| 37 | 4461977 | Гидроаккумулятор | 2 |
| 38 | 4464962 | Адаптер | 4 |
| 38A | 4506424 | Уплотнительное кольцо | 1 |
| 38B | 970860 | Уплотнительное кольцо | 1 |
| 40 | 4613617 | Регулировочная шайба 1.0mm | 4 |
| 41 | 4613618 | Регулировочная шайба 2.3mm | 4 |
| 42 | 4617276 | Регулировочная шайба 1.0mm | 4 |
| 43 | 4617277 | Регулировочная шайба 2.3mm | 4 |
| 45 | 4393949 | Шланг | 2 |
| 46 | 4603541 | Хомут | 4 |
| 47 | 4641196 | Кронштейн | 1 |
| 48 | A590112 | Плоская шайба | 4 |
| 49 | J901210 | Болт | 4 |
| 50 | J950012 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
