Вспомогательный трубопроводы (10.7m стрела) — HITACHI ZX850-3

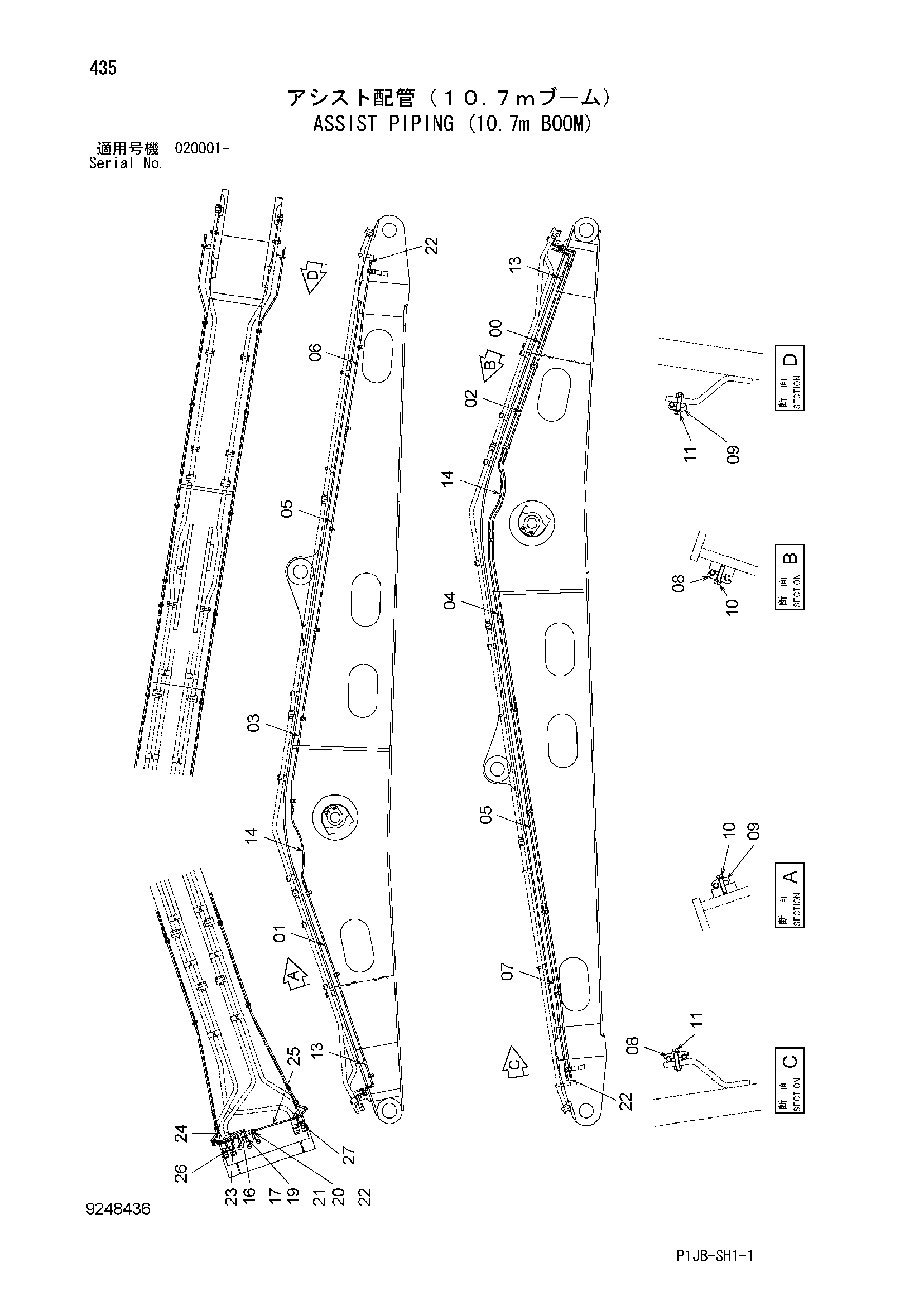

Заводская схема «Вспомогательный трубопроводы (10.7m стрела)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8099759 | Трубка | 1 |
| 01 | 8099760 | Трубка | 1 |
| 02 | 8099761 | Трубка | 1 |
| 03 | 8099774 | Трубка | 1 |
| 04 | 8099763 | Трубка | 2 |
| 05 | 8099762 | Трубка | 3 |
| 06 | 8088450 | Трубка | 1 |
| 07 | 8088451 | Трубка | 2 |
| 08 | 4189858 | Хомут трубки | 10 |
| 09 | 4190124 | Хомут трубки | 10 |
| 10 | J271250 | Болт с шайбой | 18 |
| 10A | J901250 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | J271260 | Болт с шайбой | 2 |
| 11A | J901260 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 447483 | Пробка | 2 |
| 14 | 4448971 | Шланг | 3 |
| 16 | 3095408 | Блок | 1 |
| 17 | J271270 | Болт с шайбой | 2 |
| 17A | J901270 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4037761 | Угловой штуцер | 1 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | 4154671 | Угловой штуцер | 5 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 21 | 9710402 | Пробка | 1 |
| 22 | 4223518 | Пробка унион | 5 |
| 23 | 4305634 | Шланг | 1 |
| 24 | 4236765 | Шланг | 1 |
| 25 | 4265632 | Шланг | 1 |
| 26 | 4190282 | Зажим | 1 |
| 27 | 4190273 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
