057: Выпускной трубопроводы — HITACHI ZX850-3

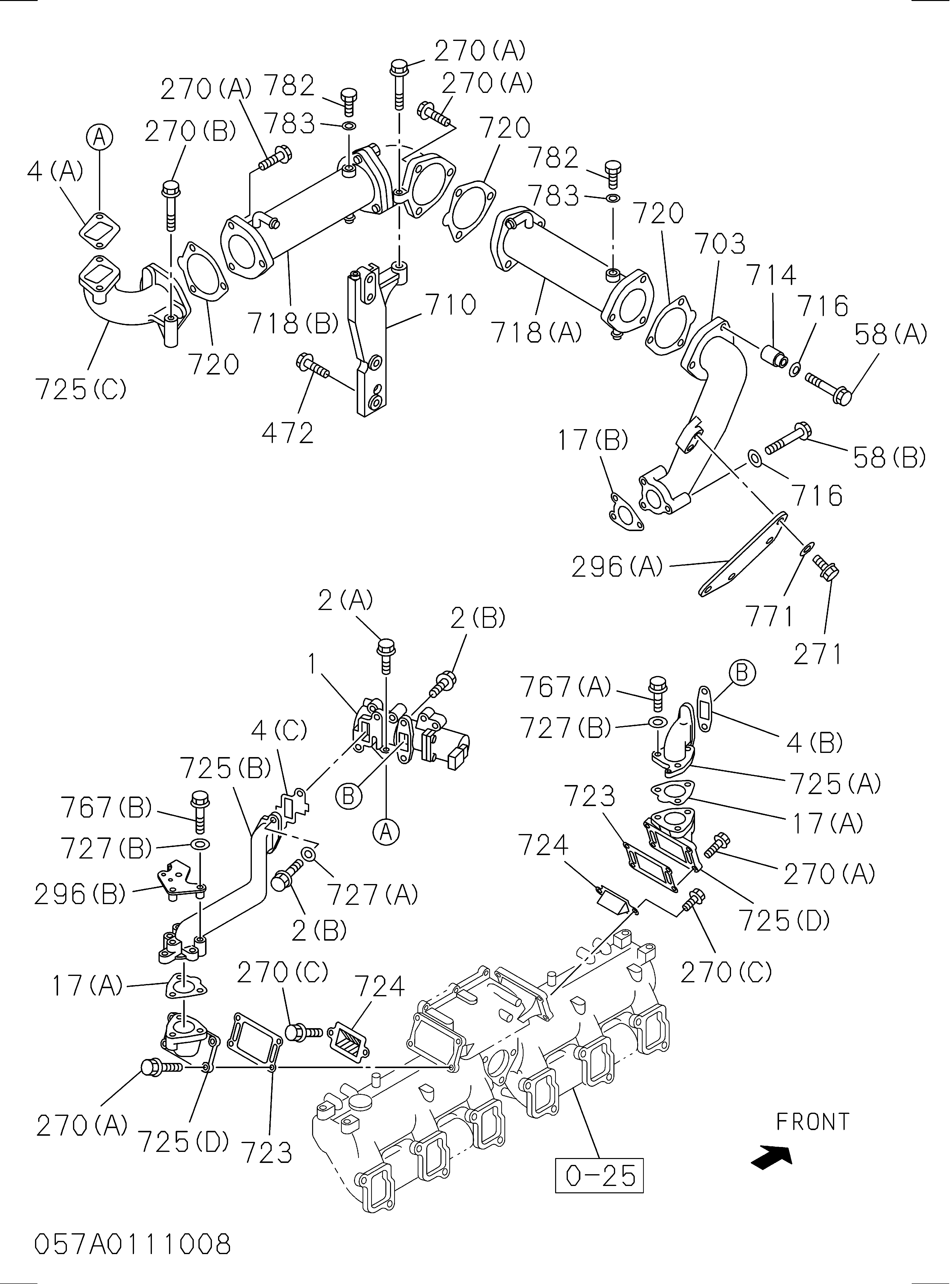

Заводская схема «057: Выпускной трубопроводы» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1161100175 | Клапан EGR | 1 |
| 001 | 8981796160 | Клапан EGR | 1 |
| 002(A) | 0280808600 | Болт EGR клапан | 2 |
| 002(A) | 0280508600 | Болт EGR клапан | 2 |
| 002(B) | 0286808300 | Болт EGR клапан | 4 |
| 002(B) | 0286508300 | Болт EGR клапан | 4 |
| 004(A) | 1161570270 | Прокладка EGR клапан | 1 |
| 004(B) | 8973670131 | Прокладка EGR клапан | 1 |
| 004(C) | 8973670140 | Прокладка EGR клапан | 1 |
| 017(A) | 1161570171 | Прокладка EGR трубка | 2 |
| 017(B) | 1161570150 | Прокладка EGR трубка | 1 |
| 058(A) | 0281810600 | Болт трубка | 3 |
| 058(A) | 0281510600 | Болт трубка | 3 |
| 058(B) | 8976020090 | Болт трубка | 3 |
| 058(B) | 8980498250 | Болт трубка | 3 |
| 270(A) | 0281810300 | Болт | 15 |
| 270(A) | 0281510300 | Болт | 15 |
| 270(B) | 0281810900 | Болт | 1 |
| 270(B) | 0281510900 | Болт | 1 |
| 270(C) | 9034866120 | Болт | 4 |
| 270(C) | 0583306120 | Болт | 4 |
| 271 | 1090200732 | Болт кронштейн | 4 |
| 296(A) | 1161510330 | Кронштейн воздуховод | 1 |
| 296(B) | 8980312010 | Кронштейн воздуховод | 1 |
| 472 | 0281912500 | Болт кронштейн | 2 |
| 472 | 0281612500 | Болт кронштейн | 2 |
| 703 | 1161830592 | Воздуховод EGR | 1 |
| 710 | 1161510321 | Кронштейн EGR радиатор | 1 |
| 714 | 8972500731 | Трубка дистанке | 3 |
| 716 | 1095560150 | Шайба EGR трубка | 6 |
| 718(A) | 1161270214 | Радиатор EGR | 1 |
| 718(B) | 1161270224 | Радиатор EGR | 1 |
| 720 | 8976038890 | Прокладка радиатор | 3 |
| 723 | 1161850040 | Прокладка реед клапан | 2 |
| 724 | 8980302200 | Клапан реед | 2 |
| 724 | 8981036590 | Клапан реед | 2 |
| 724 | 8981171730 | Клапан реед | 2 |
| 724 | 8981864990 | Клапан реед | 2 |
| 725(A) | 8980040090 | Воздуховод EGR клапан | 1 |
| 725(B) | 8980040100 | Воздуховод EGR клапан | 1 |
| 725(C) | 8980040080 | Воздуховод EGR клапан | 1 |
| 725(D) | 8980040070 | Воздуховод EGR клапан | 2 |
| 727(A) | 9091605080 | Шайба EGR трубка | 2 |
| 727(A) | 0916105080 | Шайба EGR трубка | 2 |
| 727(B) | 9091605100 | Шайба EGR трубка | 6 |
| 727(B) | 0916105100 | Шайба EGR трубка | 6 |
| 767(A) | 0281810300 | Болт воздуховод, EGR | 3 |
| 767(A) | 0281510300 | Болт воздуховод, EGR | 3 |
| 767(B) | 8943973591 | Болт воздуховод, EGR | 3 |
| 771 | 1095000070 | Шайба кронштейн | 4 |
| 782 | 1096040940 | Пробка EGR радиатор | 2 |
| 783 | 9095714100 | Прокладка пробка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
