Радиатор — HITACHI ZX850-3

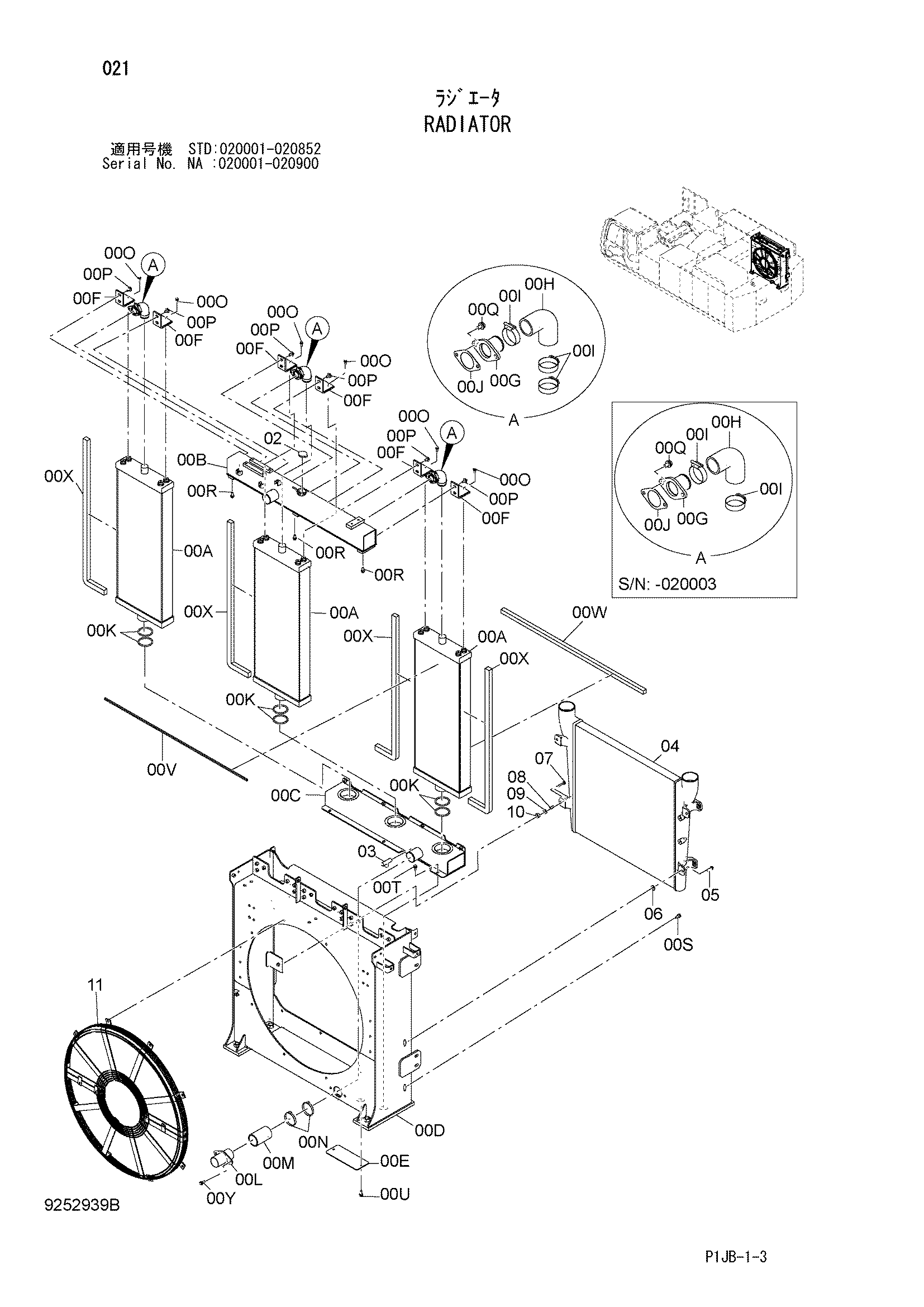

Заводская схема «Радиатор» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9252939 | Радиатор | 1 | |
| 00 | 9271411 | Радиатор | 1 |
| 00A | 4655044 | Коре радиатор | 3 |
| 00B | 4655045 | Бак | 1 |
| 00C | 4655046 | Бак | 1 |
| 00D | 5009827 | Рама | 1 |
| 00E | 4655047 | Пластина | 1 |
| 00F | 4655048 | Кронштейн | 6 |
| 00G | 4655049 | Трубка | 3 |
| 00H | 4655050 | Трубка | 3 |
| 00I | 4655051 | Зажим | 6 |
| 00I | 4655051 | Зажим | 9 |
| 00J | 4655052 | Прокладка | 3 |
| 00K | 4655053 | Уплотнительное кольцо | 6 |
| 00L | 4655054 | Трубка | 1 |
| 00M | 4655055 | Шланг | 1 |
| 00N | 4655056 | Зажим | 2 |
| 00O | 4662025 | Болт | 12 |
| 00P | 4662026 | Болт | 12 |
| 00Q | 4662027 | Болт | 6 |
| 00R | 4662026 | Болт | 6 |
| 00S | 4662026 | Болт | 4 |
| 00T | 4662026 | Болт | 3 |
| 00U | 4662026 | Болт | 2 |
| 00V | 4655058 | Манжета | 1 |
| 00W | 4655059 | Манжета | 1 |
| 00X | 4655060 | Манжета | 4 |
| 00Y | 4662026 | Болт | 2 |
| 02 | 4655061 | Колпачок | 1 |
| 03 | 4248510 | Кокк дренажный | 1 |
| 04 | 4655062 | Радиатор | 1 |
| 05 | 4662091 | Болт | 2 |
| 06 | 4655067 | Пластина | 2 |
| 07 | 4662092 | Болт | 2 |
| 08 | 4655066 | Трубка | 2 |
| 09 | 4655067 | Пластина | 2 |
| 10 | 4655068 | Резиновая прокладка | 2 |
| 11 | 4655027 | Защита вентилятор | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
