Центральный валк (2) — HITACHI ZX850-3

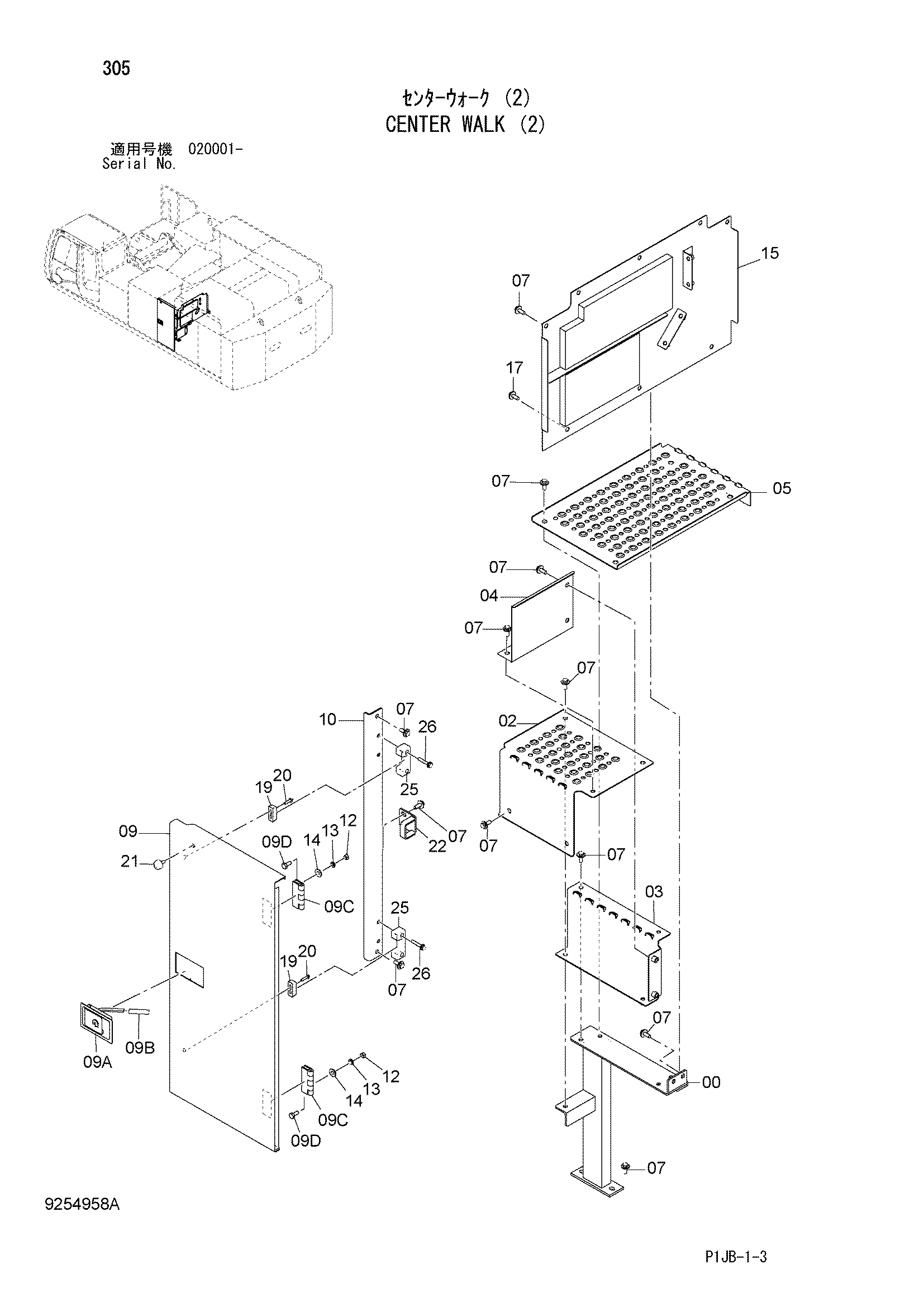

Заводская схема «Центральный валк (2)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7049173 | Кронштейн | 1 |
| 02 | 7049112 | Ступень | 1 |
| 03 | 8101913 | Ступень | 1 |
| 04 | 3106202 | Крышка | 1 |
| 05 | 2052786 | Ступень | 1 |
| 07 | J281235 | Болт с шайбой | 26 |
| 07A | J901235 | Болт | 1 |
| 07B | 4249324 | Шайба | 1 |
| 09 | 6024017 | Дверь | 1 |
| 09A | 4361768 | Блокировка (правый) | 1 |
| 09B | 4364651 | Резиновая прокладка | 1 |
| 09C | 4639668 | Петля | 2 |
| 09D | J901230 | Болт | 6 |
| 10 | 8102008 | Опора | 1 |
| 12 | J950012 | Гайка | 6 |
| 13 | A590912 | Пружинная шайба | 6 |
| 14 | 4249324 | Шайба | 6 |
| 15 | 7049209 | Крышка | 1 |
| 17 | J281225 | Болт с шайбой | 3 |
| 17A | J901225 | Болт | 1 |
| 17B | 4249324 | Шайба | 1 |
| 19 | 4626289 | Ограничитель | 2 |
| 20 | J260835 | Болт с шайбой | 4 |
| 20A | J900835 | Болт | 1 |
| 20B | A590108 | Плоская шайба | 1 |
| 21 | 4294508 | Ограничитель | 1 |
| 22 | 8104521 | Кронштейн | 1 |
| 25 | 4654749 | Ограничитель | 2 |
| 26 | J271060 | Болт с шайбой | 4 |
| 26A | J901060 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
