Погрузчик плот трубопроводы (пол) — HITACHI ZX850-3

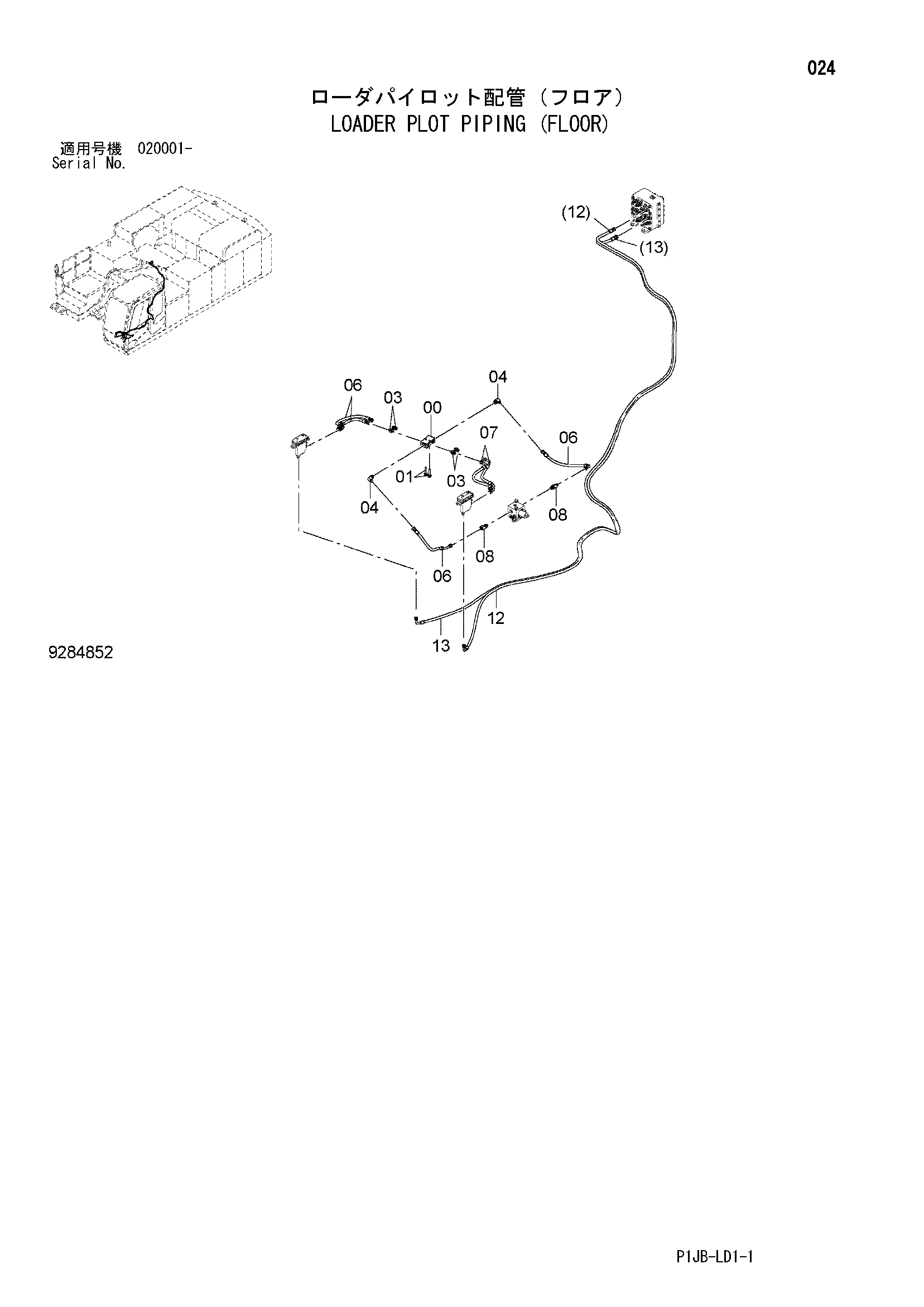

Заводская схема «Погрузчик плот трубопроводы (пол)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467607 | Коллектор | 1 |
| 01 | J271055 | Болт с шайбой | 2 |
| 01A | J901055 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | A852133 | Адаптер | 4 |
| 03A | 4509180 | Уплотнительное кольцо | 1 |
| 04 | A852333 | Угловой штуцер | 2 |
| 04A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4665948 | Шланг | 4 |
| 07 | 4667676 | Шланг | 2 |
| 08 | A852433 | Тройник | 2 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4678317 | Шланг | 1 |
| 13 | 4678318 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
