Пилотные гидролинии (каб-линк)(2) — HITACHI ZX850-3

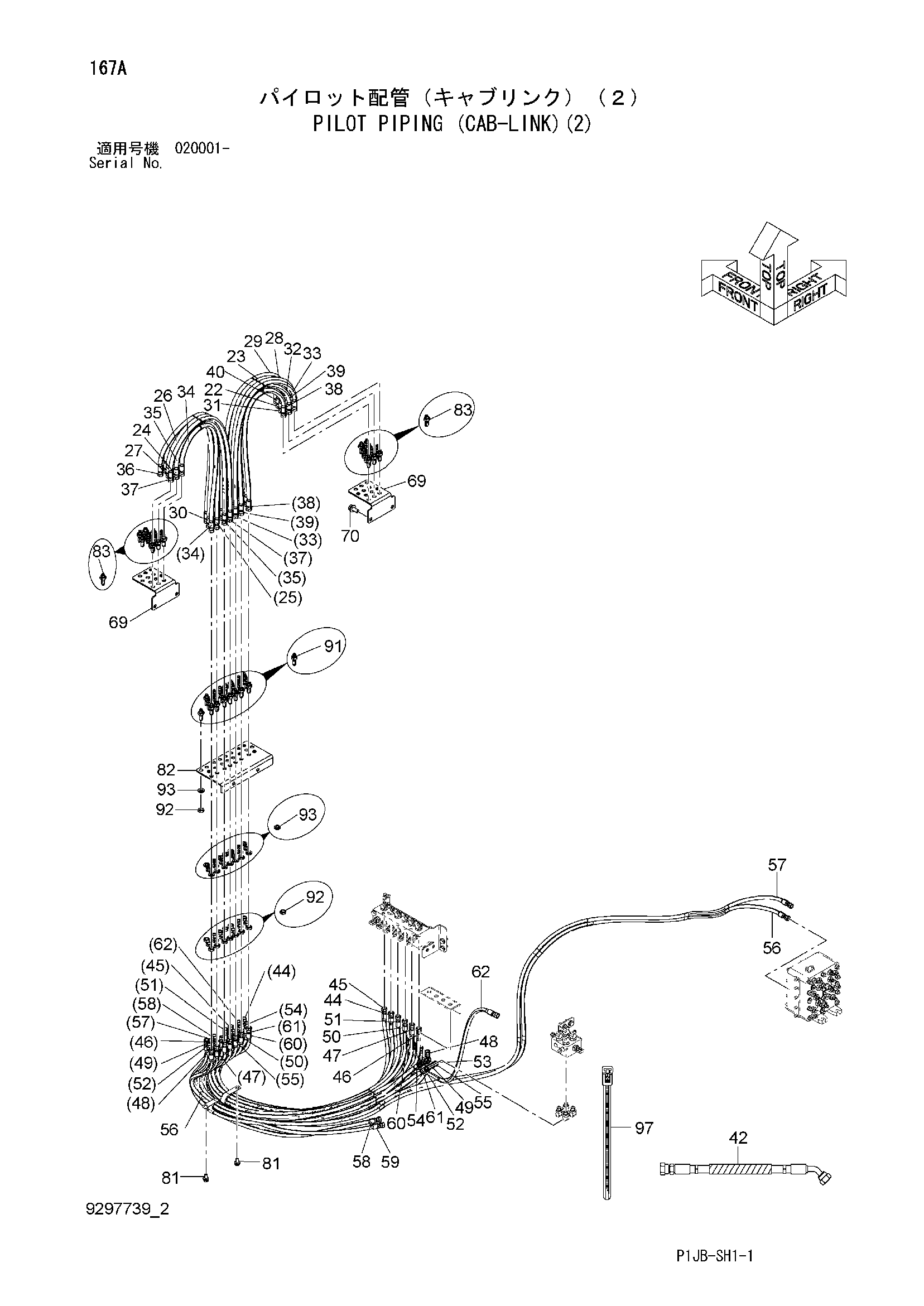

Заводская схема «Пилотные гидролинии (каб-линк)(2)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 22 | 9298112 | Шланг в сборе | 1 |
| 22A | 4694125 | Шланг | 1 |
| 22B | 4327293 | Защитный кожух | 2 |
| 23 | 9298118 | Шланг в сборе | 1 |
| 23A | 4662333 | Шланг | 1 |
| 23B | 4327293 | Защитный кожух | 2 |
| 24 | 9298105 | Шланг в сборе | 1 |
| 24A | 4694118 | Шланг | 1 |
| 24B | 4327293 | Защитный кожух | 2 |
| 25 | 9298107 | Шланг в сборе | 1 |
| 25A | 4694120 | Шланг | 1 |
| 25B | 4327293 | Защитный кожух | 2 |
| 26 | 9298116 | Шланг в сборе | 1 |
| 26A | 4662338 | Шланг | 1 |
| 26B | 4327293 | Защитный кожух | 2 |
| 27 | 9298102 | Шланг в сборе | 1 |
| 27A | 4694115 | Шланг | 1 |
| 27B | 4327293 | Защитный кожух | 2 |
| 28 | 9298119 | Шланг в сборе | 1 |
| 28A | 4662336 | Шланг | 1 |
| 28B | 4327293 | Защитный кожух | 2 |
| 29 | 9298117 | Шланг в сборе | 1 |
| 29A | 4662335 | Шланг | 1 |
| 29B | 4327293 | Защитный кожух | 2 |
| 30 | 9298104 | Шланг в сборе | 1 |
| 30A | 4694117 | Шланг | 1 |
| 30B | 4327293 | Защитный кожух | 2 |
| 31 | 9298113 | Шланг в сборе | 1 |
| 31A | 4694126 | Шланг | 1 |
| 31B | 4327293 | Защитный кожух | 2 |
| 32 | 9298110 | Шланг в сборе | 1 |
| 32A | 4694123 | Шланг | 1 |
| 32B | 4327293 | Защитный кожух | 2 |
| 33 | 9298111 | Шланг в сборе | 1 |
| 33A | 4694124 | Шланг | 1 |
| 33B | 4327293 | Защитный кожух | 2 |
| 34 | 9298108 | Шланг в сборе | 1 |
| 34A | 4694121 | Шланг | 1 |
| 34B | 4327293 | Защитный кожух | 2 |
| 35 | 9298106 | Шланг в сборе | 1 |
| 35A | 4694119 | Шланг | 1 |
| 35B | 4327293 | Защитный кожух | 2 |
| 36 | 9298101 | Шланг в сборе | 1 |
| 36A | 4694114 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 2 |
| 37 | 9298103 | Шланг в сборе | 1 |
| 37A | 4694121 | Шланг | 1 |
| 37B | 4327293 | Защитный кожух | 2 |
| 38 | 9298114 | Шланг в сборе | 1 |
| 38A | 4694127 | Шланг | 1 |
| 38B | 4327293 | Защитный кожух | 2 |
| 39 | 9298115 | Шланг в сборе | 1 |
| 39A | 4694128 | Шланг | 1 |
| 39B | 4327293 | Защитный кожух | 2 |
| 40 | 9298109 | Шланг в сборе | 1 |
| 40A | 4694122 | Шланг | 1 |
| 40B | 4327293 | Защитный кожух | 2 |
| 42 | 9298118 | Шланг в сборе | 3 |
| 42A | 4662333 | Шланг | 1 |
| 42B | 4327293 | Защитный кожух | 2 |
| 44 | 4694148 | Шланг | 1 |
| 45 | 4694150 | Шланг | 1 |
| 46 | 4694146 | Шланг | 1 |
| 47 | 4694140 | Шланг | 1 |
| 48 | 4694145 | Шланг | 1 |
| 49 | 4694153 | Шланг | 1 |
| 50 | 4694144 | Шланг | 1 |
| 51 | 4694151 | Шланг | 1 |
| 52 | 4694147 | Шланг | 1 |
| 53 | 4694142 | Шланг | 1 |
| 54 | 4694143 | Шланг | 1 |
| 55 | 4694137 | Шланг | 1 |
| 56 | 4694141 | Шланг | 1 |
| 57 | 4694139 | Шланг | 1 |
| 58 | 4694152 | Шланг | 1 |
| 59 | 4694138 | Шланг | 1 |
| 60 | 4694135 | Шланг | 1 |
| 61 | 4694136 | Шланг | 1 |
| 62 | 4694149 | Шланг | 1 |
| 64 | 4694150 | Шланг | 3 |
| 69 | 4634347 | Кронштейн | 2 |
| 70 | J271025 | Болт с шайбой | 4 |
| 70A | J901025 | Болт | 1 |
| 70B | J222010 | Шайба | 1 |
| 81 | J271025 | Болт с шайбой | 2 |
| 81A | J901025 | Болт | 1 |
| 81B | J222010 | Шайба | 1 |
| 82 | 4694180 | Кронштейн | 1 |
| 83 | 4202532 | Адаптер | 23 |
| 91 | 4202532 | Адаптер | 23 |
| 92 | 4202531 | Гайка | 23 |
| 93 | A590914 | Пружинная шайба | 23 |
| 97 | 4055312 | Ленточный зажим | 100 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
