Вспомогательный трубопроводы (верхняя платформа) — HITACHI ZX850-3

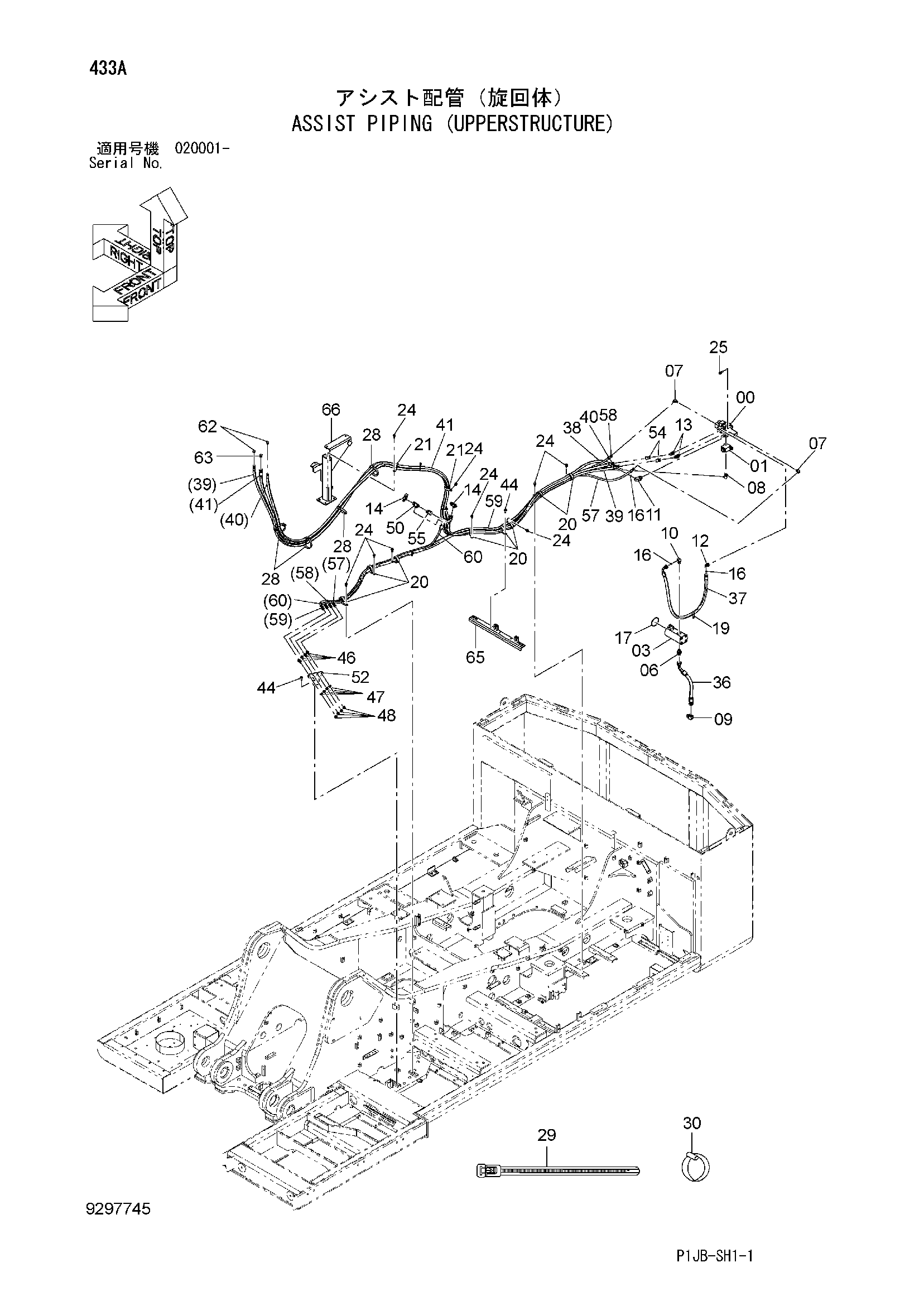

Заводская схема «Вспомогательный трубопроводы (верхняя платформа)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4297173 | Гидрораспределитель | 1 |
| 01 | 4381291 | Крышка | 1 |
| 03 | 9218031 | Шестерённый насос | 1 |
| 06 | A852166 | Адаптер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A852323 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | A852343 | Угловой штуцер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852366 | Угловой штуцер | 1 |
| 09A | 4506424 | Уплотнительное кольцо | 1 |
| 10 | A853344 | Угловой штуцер | 1 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | A853364 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 12 | A853244 | Угловой штуцер | 1 |
| 12A | 4506418 | Уплотнительное кольцо | 1 |
| 13 | A852243 | Угловой штуцер | 2 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 14 | A852444 | Тройник | 2 |
| 14A | 4506418 | Уплотнительное кольцо | 1 |
| 16 | 4138938 | Уплотнительное кольцо | 3 |
| 17 | 4153543 | Уплотнительное кольцо | 1 |
| 19 | 4190277 | Зажим | 1 |
| 20 | 4193816 | Зажим | 8 |
| 21 | 4193848 | Зажим | 2 |
| 24 | J271025 | Болт с шайбой | 9 |
| 24A | J901025 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 25 | J271040 | Болт с шайбой | 3 |
| 25A | J901040 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 28 | 4616951 | Хомут шланга | 4 |
| 29 | 4055312 | Ленточный зажим | 10 |
| 30 | 4616085 | Хомут шланга | 4 |
| 36 | 4640654 | Шланг | 1 |
| 37 | 4397430 | Шланг | 1 |
| 38 | 4679379 | Шланг | 1 |
| 39 | 4679376 | Шланг | 1 |
| 40 | 4679377 | Шланг | 1 |
| 41 | 4679378 | Шланг | 1 |
| 44 | J271030 | Болт с шайбой | 2 |
| 44A | J901030 | Болт | 1 |
| 44B | J222010 | Шайба | 1 |
| 46 | 4202532 | Адаптер | 4 |
| 47 | A590914 | Пружинная шайба | 4 |
| 48 | 4202531 | Гайка | 4 |
| 50 | 4426339 | Соединительный штуцер | 1 |
| 52 | 4675918 | Кронштейн | 1 |
| 54 | 4223518 | Пробка унион | 2 |
| 55 | 4223519 | Пробка унион | 1 |
| 57 | 4693759 | Шланг | 1 |
| 58 | 4676144 | Шланг | 1 |
| 59 | 4694205 | Шланг | 1 |
| 60 | 4694206 | Шланг | 1 |
| 62 | 4222076 | Пробка | 2 |
| 63 | 4225492 | Пробка | 1 |
| 65 | 8112095 | Кронштейн | 1 |
| 66 | 8112096 | Рама | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
