Скальный ковш 3.5m3(JIS 94)(R стрела, R рукоять) — HITACHI ZX850-3

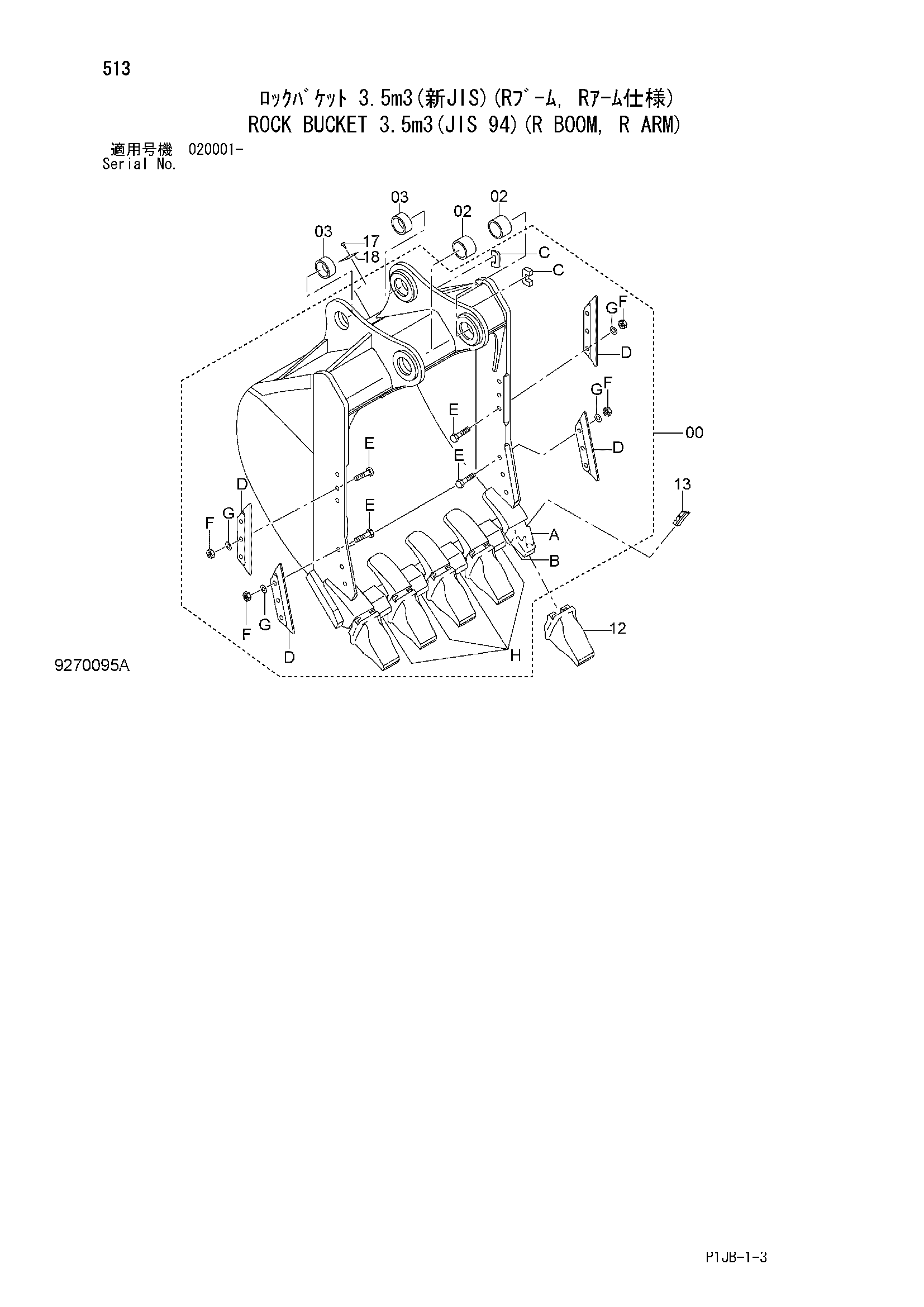

Заводская схема «Скальный ковш 3.5m3(JIS 94)(R стрела, R рукоять)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9270095 | Скальный ковш 3.5m3 | 1 | |
| 00 | 4660846 | Ковш | 1 |
| 00A | 4423674 | Адаптер тоох | 5 |
| 00B | 4206421 | Кожух | 4 |
| 00C | 4379222 | Ограничитель | 2 |
| 00D | 4262453 | Кожух | 4 |
| 00E | 4275192 | Болт башмак | 12 |
| 00F | 4167193 | Гайка | 12 |
| 00G | 4083438 | Шайба | 12 |
| 00H | 8108905 | Кожух | 4 |
| 02 | 4660909 | Втулка | 2 |
| 03 | 4660910 | Втулка | 2 |
| 12 | 4255718 | Коронка зуба | 5 |
| 13 | 4397063 | Стопорный палец | 5 |
| 17 | M492564 | Приводной винт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
