Погрузчик трубопроводы системы смазки (стрела) — HITACHI ZX850-3

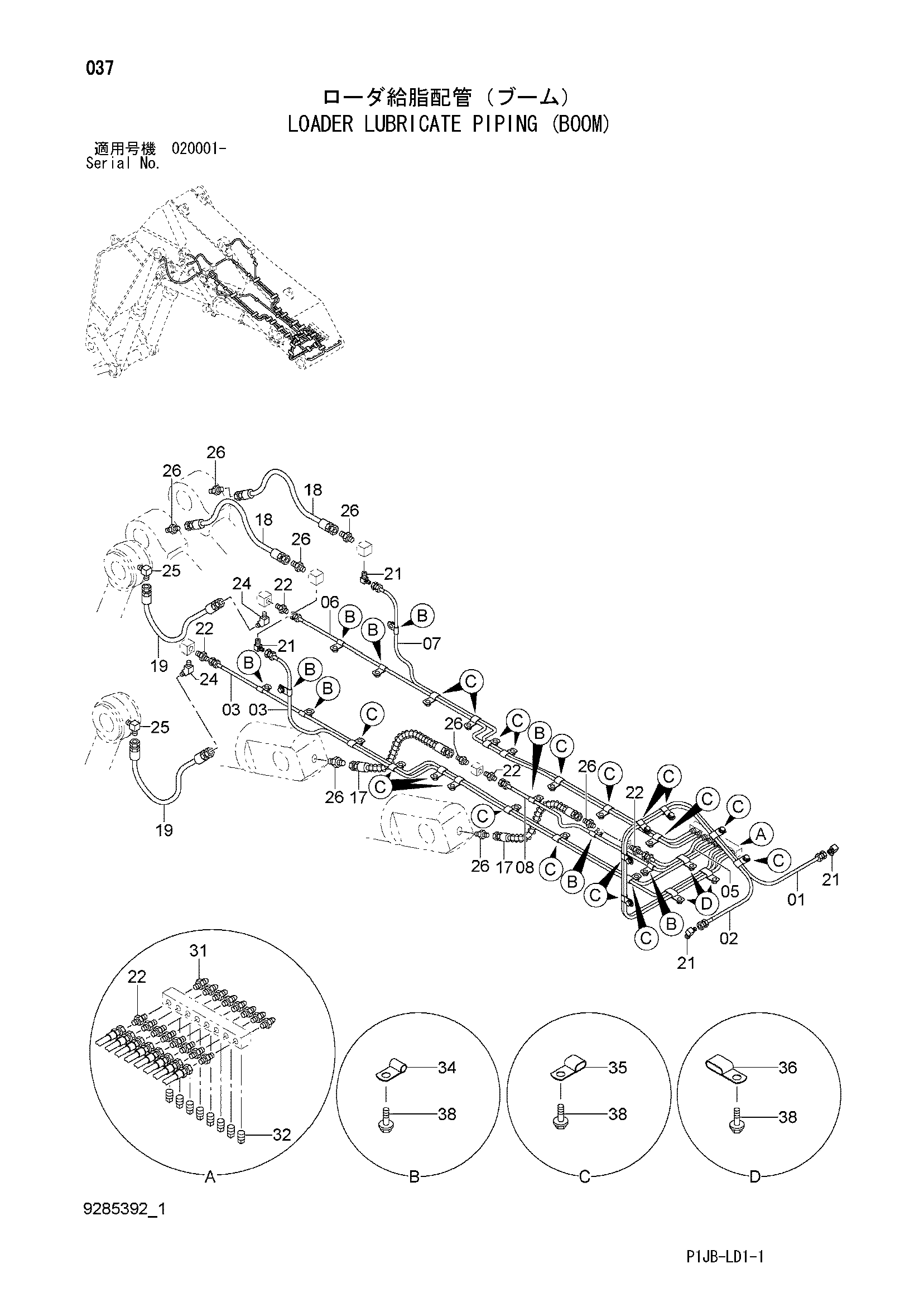

Заводская схема «Погрузчик трубопроводы системы смазки (стрела)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4631051 | Пластиковый шланг | 1 |
| 02 | 4437072 | Пластиковый шланг | 1 |
| 03 | 4473134 | Пластиковый шланг | 2 |
| 05 | 4622806 | Пластиковый шланг | 1 |
| 06 | 4437104 | Пластиковый шланг | 1 |
| 07 | 4447713 | Пластиковый шланг | 1 |
| 08 | 4456835 | Пластиковый шланг | 1 |
| 17 | 4367713 | Шланг | 2 |
| 18 | 4367712 | Шланг | 2 |
| 19 | 4367714 | Шланг | 2 |
| 21 | 4154656 | Угловой штуцер | 4 |
| 22 | 4154651 | Адаптер | 12 |
| 24 | 94-1501 | Угловой штуцер | 2 |
| 25 | 94-1401 | Угловой штуцер | 2 |
| 26 | 94-1301 | Адаптер | 8 |
| 31 | J75482 | Пресс-маслёнка | 8 |
| 32 | 94-2022 | Пробка | 8 |
| 34 | 4190261 | Зажим | 9 |
| 35 | 4192018 | Зажим | 20 |
| 36 | 4252877 | Зажим | 3 |
| 38 | J271025 | Болт с шайбой | 32 |
| 38A | J901025 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
