ATT. трубопроводы (10.7m стрела) — HITACHI ZX850-3

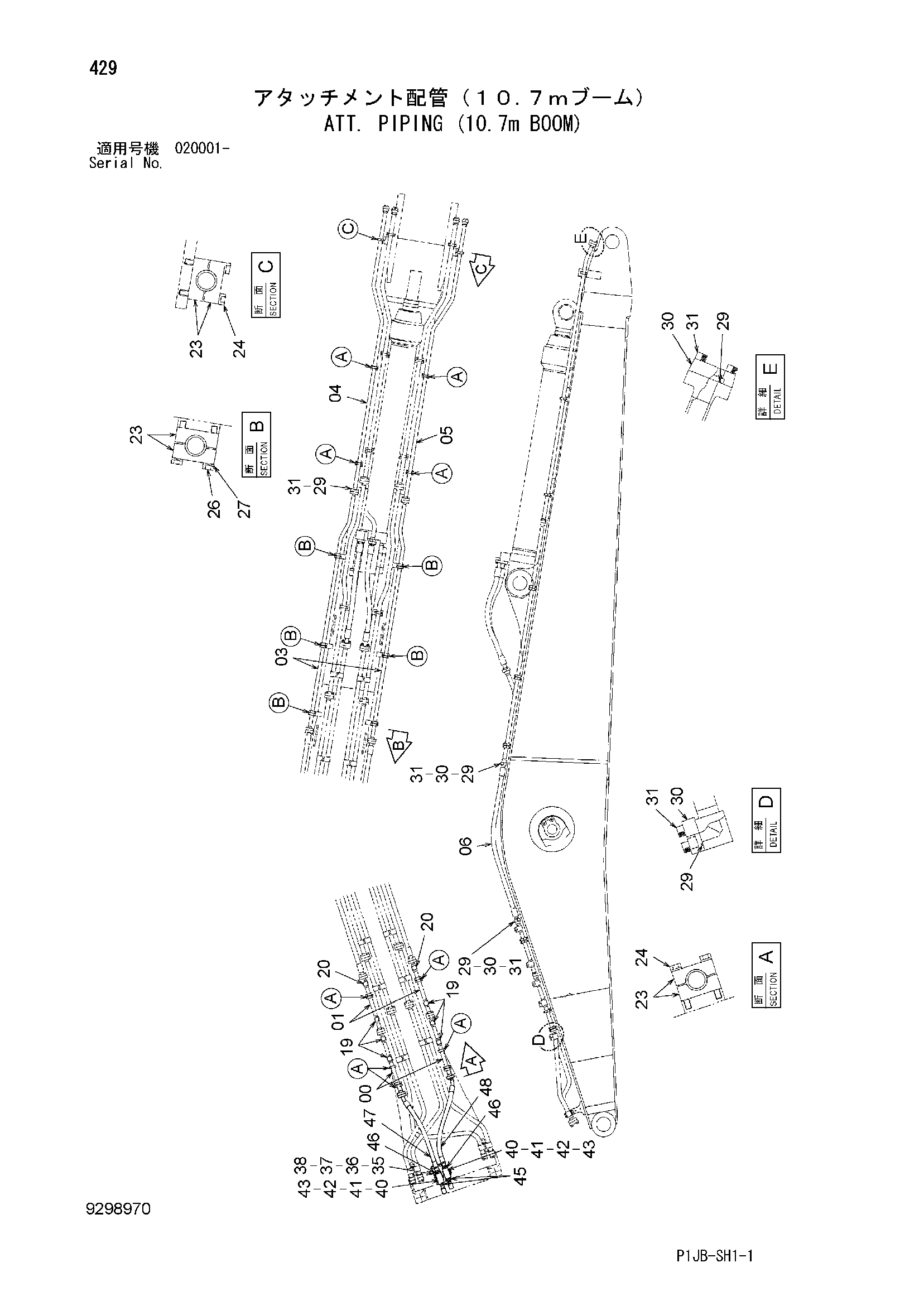

Заводская схема «ATT. трубопроводы (10.7m стрела)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8116555 | Трубка | 2 |
| 01 | 8056953 | Трубка | 2 |
| 03 | 8082874 | Трубка | 2 |
| 04 | 8082873 | Трубка | 1 |
| 05 | 8082871 | Трубка | 1 |
| 06 | 4468610 | Шланг | 2 |
| 19 | 4154693 | Пробка | 6 |
| 19A | 970860 | Уплотнительное кольцо | 1 |
| 20 | 4154693 | Пробка | 2 |
| 20A | 970860 | Уплотнительное кольцо | 1 |
| 23 | 4334364 | Хомут трубки | 56 |
| 24 | J271285 | Болт с шайбой | 32 |
| 24A | J901285 | Болт | 1 |
| 24B | J222012 | Шайба | 1 |
| 26 | J901280 | Болт | 24 |
| 27 | A590912 | Пружинная шайба | 24 |
| 29 | 4508805 | Уплотнительное кольцо | 14 |
| 30 | 4089703 | Разъёмный фланец | 16 |
| 31 | M341445 | Болт с внутренним шестигранником | 48 |
| 34 | 4336672 | Крышка | 4 |
| 35 | 8116557 | Кронштейн | 1 |
| 36 | J901650 | Болт | 4 |
| 37 | A590916 | Пружинная шайба | 4 |
| 38 | J222016 | Шайба | 4 |
| 40 | 4613489 | Запорный клапан | 2 |
| 41 | J901600 | Болт | 4 |
| 42 | A590916 | Пружинная шайба | 4 |
| 43 | J222016 | Шайба | 4 |
| 45 | 4249285 | Адаптер | 2 |
| 45A | 980860 | Уплотнительное кольцо | 1 |
| 46 | 4316041 | Адаптер | 2 |
| 46A | 970860 | Уплотнительное кольцо | 1 |
| 47 | 4695182 | Шланг | 1 |
| 48 | 4695183 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
