Масляный трай — HITACHI ZX850-3

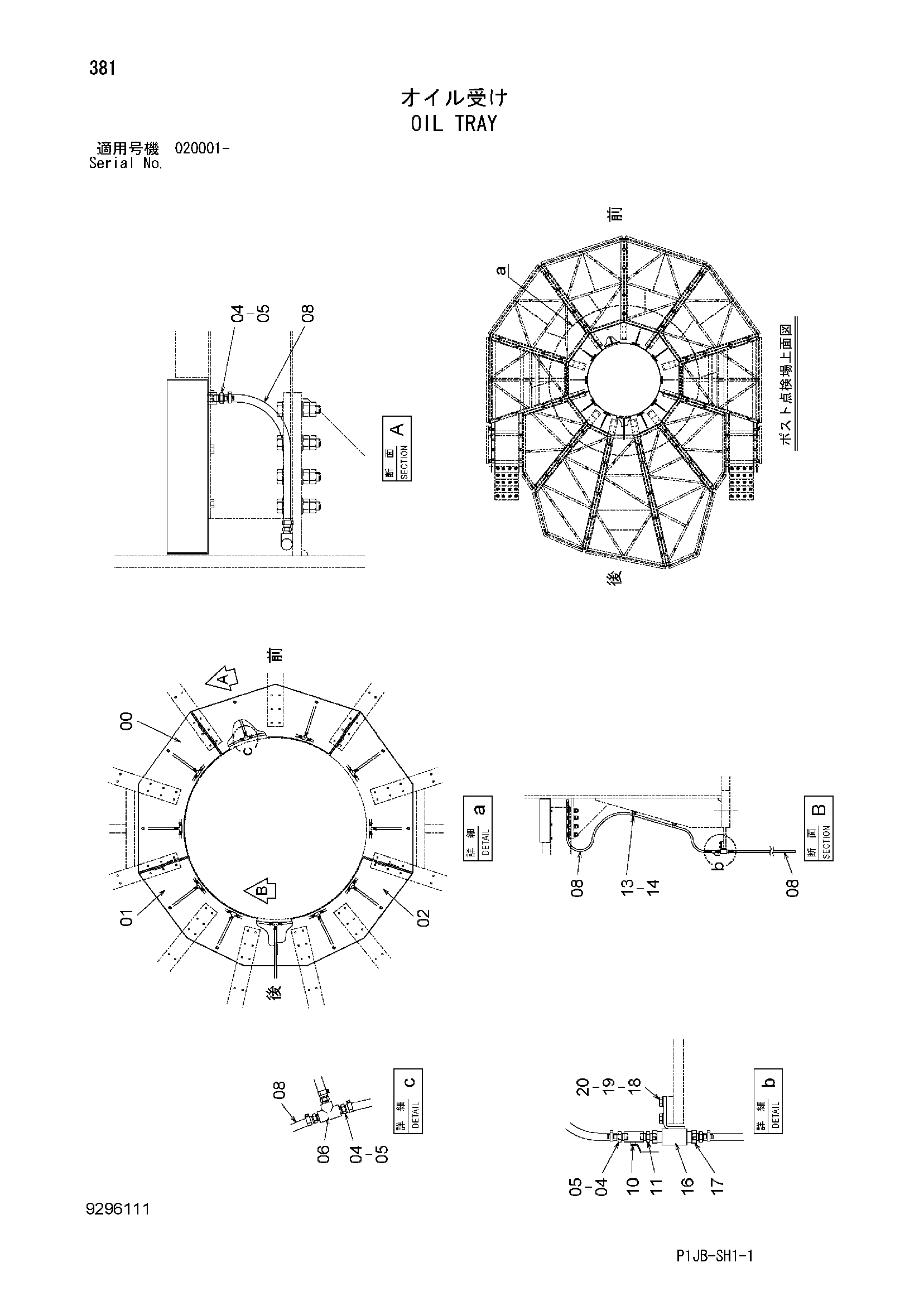

Заводская схема «Масляный трай» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7055793 | Короб | 3 |
| 01 | 7055794 | Короб | 1 |
| 02 | 7055795 | Короб | 1 |
| 04 | 4445292 | Соединение | 45 |
| 05 | 4514700 | Зажим шланг | 45 |
| 06 | 94-0661 | Тройник | 11 |
| 08 | 4443349 | Топливный шланг | 3 |
| 10 | 4209782 | Шаровой клапан | 1 |
| 11 | 94-1702 | Адаптер | 1 |
| 13 | 4190273 | Зажим | 3 |
| 14 | J271020 | Болт с шайбой | 3 |
| 14A | J901020 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 9730161 | Коллектор | 1 |
| 17 | 94-1609 | Втулка | 2 |
| 18 | J901225 | Болт | 2 |
| 19 | A590912 | Пружинная шайба | 2 |
| 20 | A590112 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
