Двигатель масляный фильтр трубопроводы — HITACHI ZX850-3

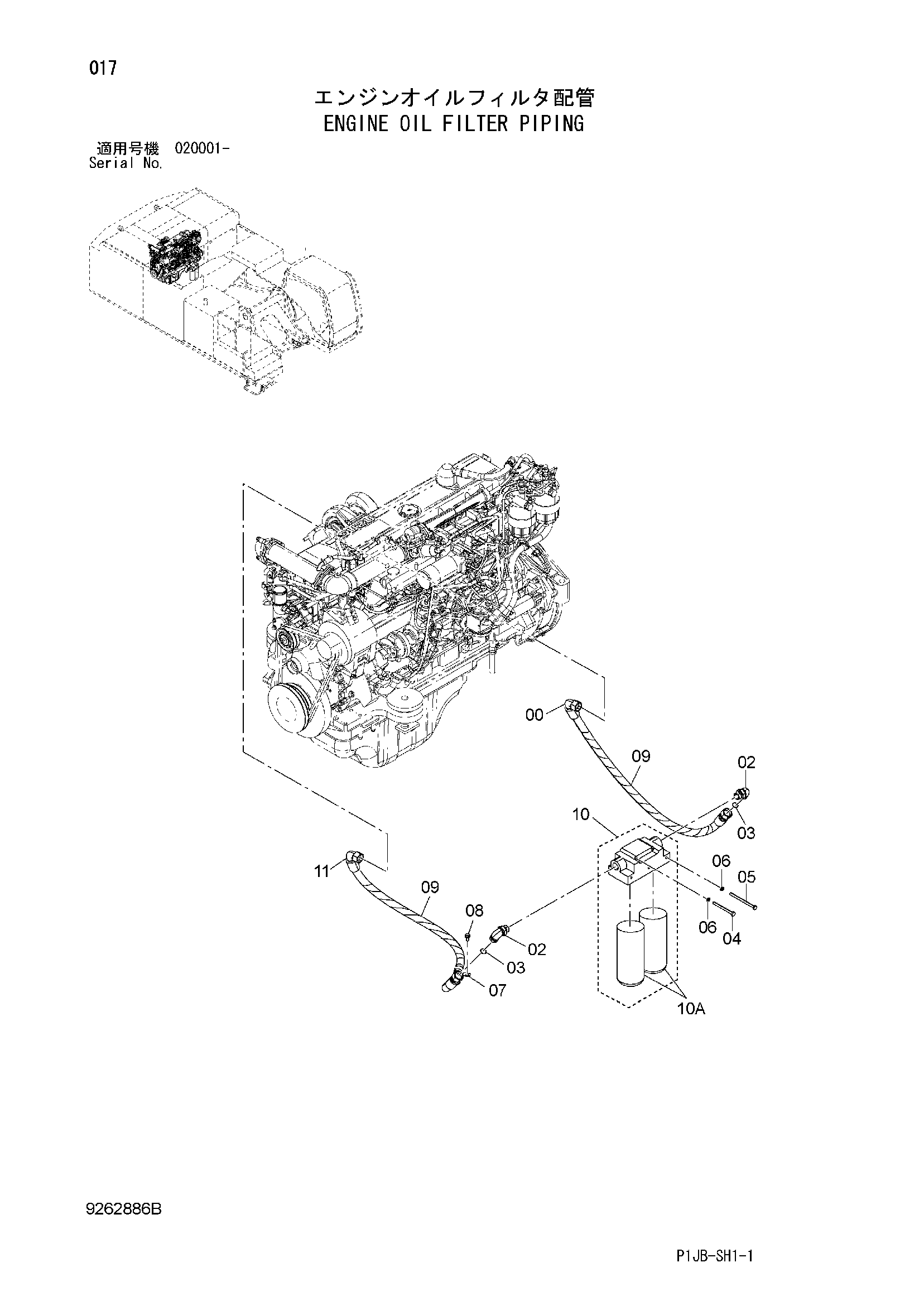

Заводская схема «Двигатель масляный фильтр трубопроводы» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4642265 | Шланг масляный | 1 |
| 02 | 4443907 | Угловой штуцер | 2 |
| 02A | 4153108 | Уплотнительное кольцо | 1 |
| 03 | 4420526 | Уплотнительное кольцо | 2 |
| 04 | J901004 | Болт | 2 |
| 05 | J901010 | Болт | 3 |
| 06 | A590910 | Пружинная шайба | 5 |
| 07 | 4190264 | Зажим | 1 |
| 08 | J271025 | Болт с шайбой | 1 |
| 08A | J901025 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4044420 | Защитный кожух | 13 |
| 10 | 4466383 | Масляный фильтр | 1 |
| 10A | 4658521 | Масляный фильтр | 2 |
| 11 | 4666691 | Шланг масляный | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
