Гидрораспределитель (2/4) — HITACHI ZX850-3

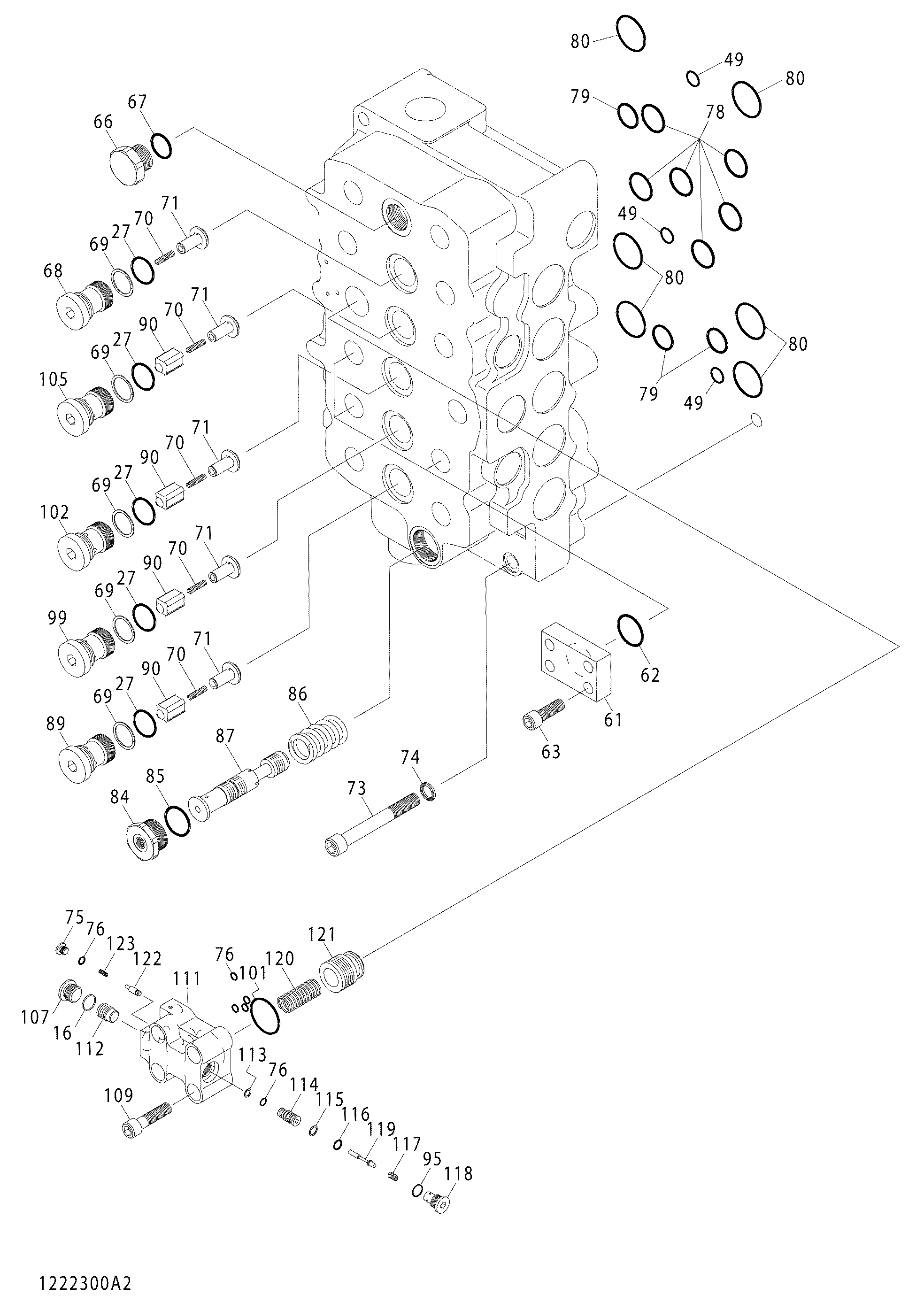

Заводская схема «Гидрораспределитель (2/4)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4691388	Гидрораспределитель	1
16	4506418	Уплотнительное кольцо	1
27	4088425	Уплотнительное кольцо	5
49	4153098	Уплотнительное кольцо	3
61	0622858	Фланец	3
62	0197011	Уплотнительное кольцо	3
63	M341445	Болт с внутренним шестигранником	12
66	0818102	Колпачок	1
67	0624703	Уплотнительное кольцо	1
68	0622825	Колпачок	1
69	0223104	Опорное кольцо	5
70	0622827	Пружина	5
71	0622829	Проверка	5
73	0101511	Болт	2
74	0189908	Шайба	2
75	0838001	Колпачок	1
76	0838002	Уплотнительное кольцо	6
78	0223109	Уплотнительное кольцо	6
79	4153108	Уплотнительное кольцо	3
80	4153535	Уплотнительное кольцо	6
84	0979223	Колпачок	1
85	0979224	Уплотнительное кольцо	1
86	0979225	Пружина	1
89	0622868	Колпачок	1
90	0622848	Проверка	4
95	4509180	Уплотнительное кольцо	1
99	0622869	Колпачок	1
101	0979231	Уплотнительное кольцо	1
102	0622860	Колпачок	1
105	0622849	Колпачок	1
107	0622822	Колпачок	1
109	0979234	Болт с внутренним шестигранником	4
111	0979236	Крышка	1
112	0979237	Поршень	1
113	0979238	Опорное кольцо	1
114	0979239	Втулка	1
115	0979240	Опорное кольцо	1
116	4506320	Уплотнительное кольцо	1
117	0979241	Пружина	1
118	0979242	Колпачок	1
119	0979243	Тарельчатый клапан	1
120	0622856	Пружина	1
121	0622855 замена: 1221801	Тарельчатый клапан	1
122	0979244	Проверка	1
123	0810719	Пружина	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
