Омыватель стекла — HITACHI ZX850-3

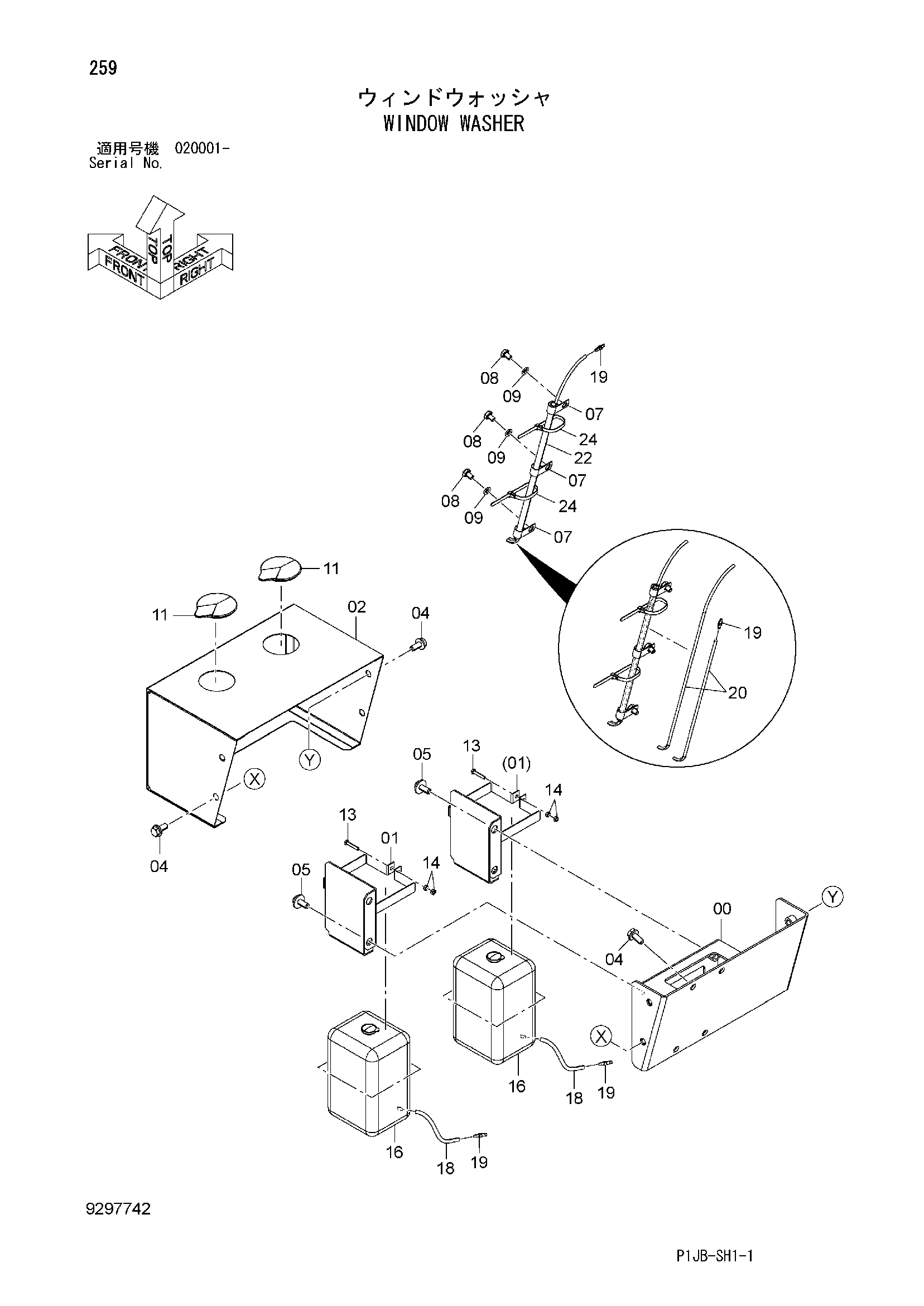

Заводская схема «Омыватель стекла» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7056107 | Кронштейн | 1 |
| 01 | 8116294 | Кронштейн | 2 |
| 02 | 6026935 | Крышка | 1 |
| 04 | J271230 | Болт с шайбой | 8 |
| 04A | J901230 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | J281230 | Болт с шайбой | 4 |
| 05A | J901230 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 07 | 4190261 | Зажим | 3 |
| 08 | J901016 | Болт | 3 |
| 09 | A590910 | Пружинная шайба | 3 |
| 11 | 3058180 | Резиновая втулка | 2 |
| 13 | J900635 | Болт | 2 |
| 14 | M500605 | Гайка | 4 |
| 16 | 4325519 | Бак воды | 2 |
| 16A | 4326095 | Гидромотор | 1 |
| 16B | 4386343 | Манжета | 1 |
| 18 | 4334203 | Виниловый шланг | 2 |
| 19 | 4273335 | Клапан | 2 |
| 20 | 4207832 | Виниловый шланг | 1 |
| 22 | 4327293 | Защитный кожух | 5 |
| 24 | 4467676 | Ленточный зажим | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
