Педаль детали — HITACHI ZX850-3

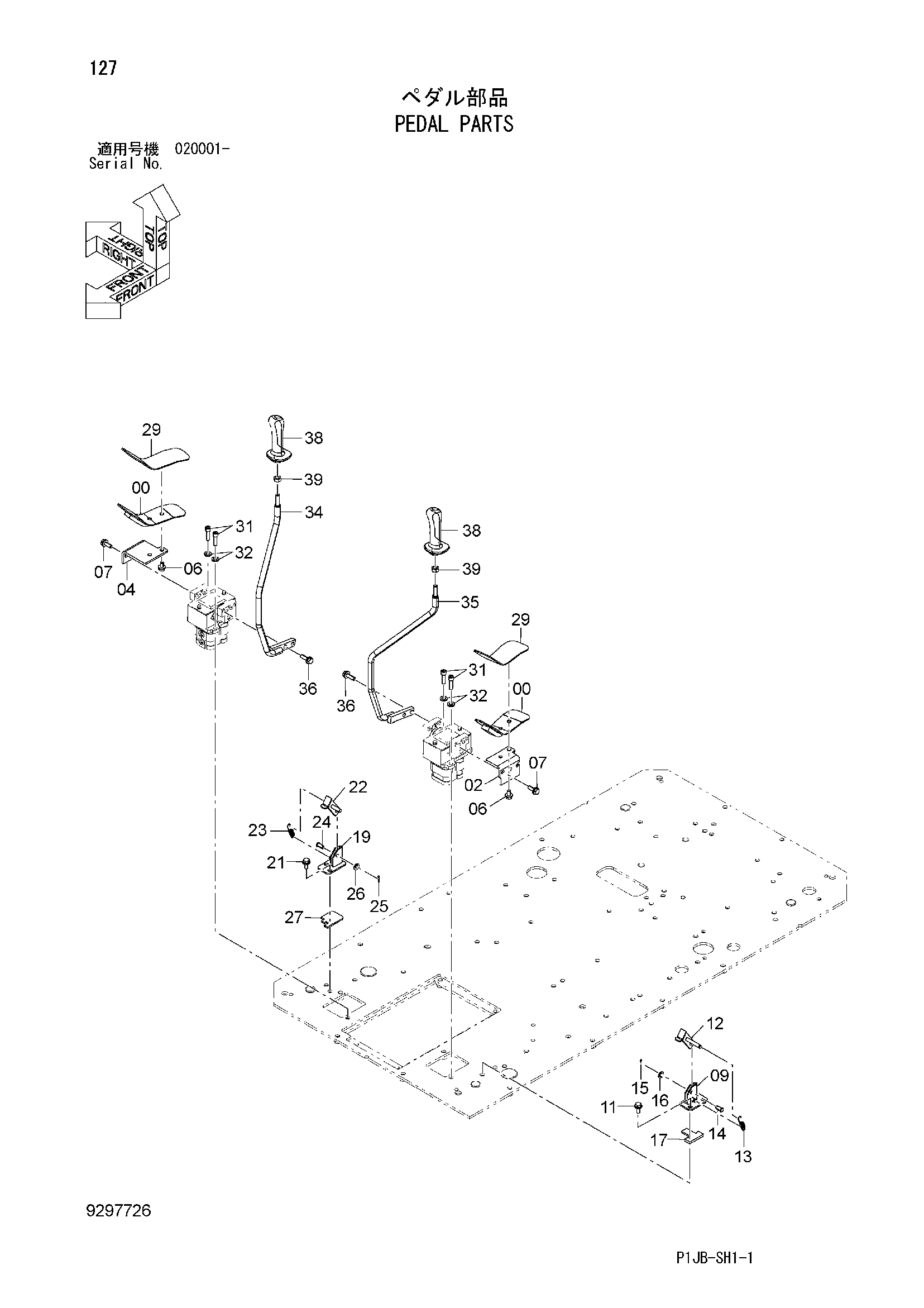

Заводская схема «Педаль детали» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8090817 | Педаль | 2 |
| 02 | 3097257 | Кронштейн | 1 |
| 04 | 3097258 | Кронштейн | 1 |
| 06 | J271020 | Болт с шайбой | 4 |
| 06A | J901020 | Болт | 1 |
| 06B | J222010 | Шайба | 1 |
| 07 | J271030 | Болт с шайбой | 4 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 8080596 | Кронштейн | 1 |
| 11 | J271025 | Болт с шайбой | 2 |
| 11A | J901025 | Болт | 1 |
| 11B | J222010 | Шайба | 1 |
| 12 | 8084659 | Ограничитель | 1 |
| 13 | 4279604 | Пружина | 1 |
| 14 | 4287795 | Палец | 1 |
| 15 | A763016 | Шплинт | 1 |
| 16 | A590110 | Плоская шайба | 1 |
| 17 | 4461388 | Регулировочная шайба | 3 |
| 19 | 8078813 | Кронштейн | 1 |
| 21 | J271025 | Болт с шайбой | 2 |
| 21A | J901025 | Болт | 1 |
| 21B | J222010 | Шайба | 1 |
| 22 | 8084658 | Ограничитель | 1 |
| 23 | 4279604 | Пружина | 1 |
| 24 | 4287795 | Палец | 1 |
| 25 | A763016 | Шплинт | 1 |
| 26 | A590110 | Плоская шайба | 1 |
| 27 | 4461389 | Регулировочная шайба | 3 |
| 29 | 4283758 | Крышка | 2 |
| 31 | J781035 | Болт с внутренним шестигранником | 4 |
| 32 | J222010 | Шайба | 4 |
| 34 | 8116281 | Рычаг R | 1 |
| 35 | 8116280 | Рычаг L | 1 |
| 36 | J271035 | Болт с шайбой | 4 |
| 36A | J901035 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 38 | 4649186 | Рукоятка | 2 |
| 39 | 4424185 | Гайка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
