Трубопроводы системы смазки (каб-линк) — HITACHI ZX850-3

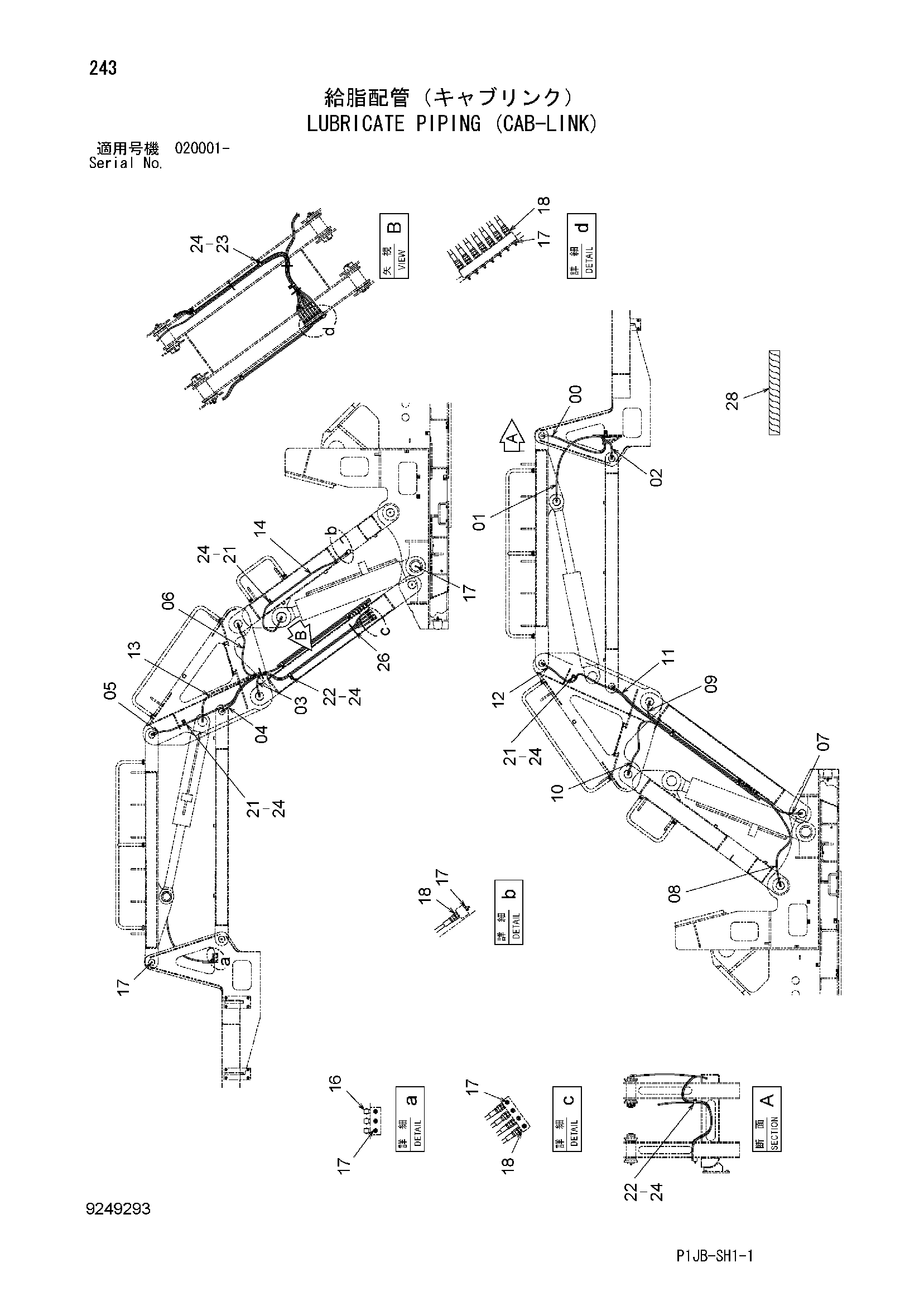

Заводская схема «Трубопроводы системы смазки (каб-линк)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4619497 | Шланг | 1 |
| 01 | 4266279 | Шланг | 1 |
| 02 | 4632753 | Шланг | 1 |
| 03 | 4632759 | Шланг | 1 |
| 04 | 4632760 | Шланг | 1 |
| 05 | 4632762 | Шланг | 1 |
| 06 | 4632764 | Шланг | 1 |
| 07 | 4392195 | Шланг | 1 |
| 08 | 4632767 | Шланг | 1 |
| 09 | 4632769 | Шланг | 1 |
| 10 | 4632772 | Шланг | 1 |
| 11 | 4632774 | Шланг | 1 |
| 12 | 4632777 | Шланг | 1 |
| 13 | 4632778 | Шланг | 1 |
| 14 | 4632780 | Шланг | 1 |
| 16 | 4154656 | Угловой штуцер | 3 |
| 17 | J75482 | Пресс-маслёнка | 20 |
| 18 | 4154651 | Адаптер | 12 |
| 21 | 4190275 | Зажим | 3 |
| 22 | 4192035 | Зажим | 2 |
| 23 | 4190264 | Зажим | 3 |
| 24 | J271020 | Болт с шайбой | 8 |
| 24A | J901020 | Болт | 1 |
| 24B | J222010 | Шайба | 1 |
| 26 | 4055312 | Ленточный зажим | 30 |
| 28 | 4327293 | Защитный кожух | 50 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
