Погрузчик гидролинии рабочего оборудования (4) — HITACHI ZX850-3

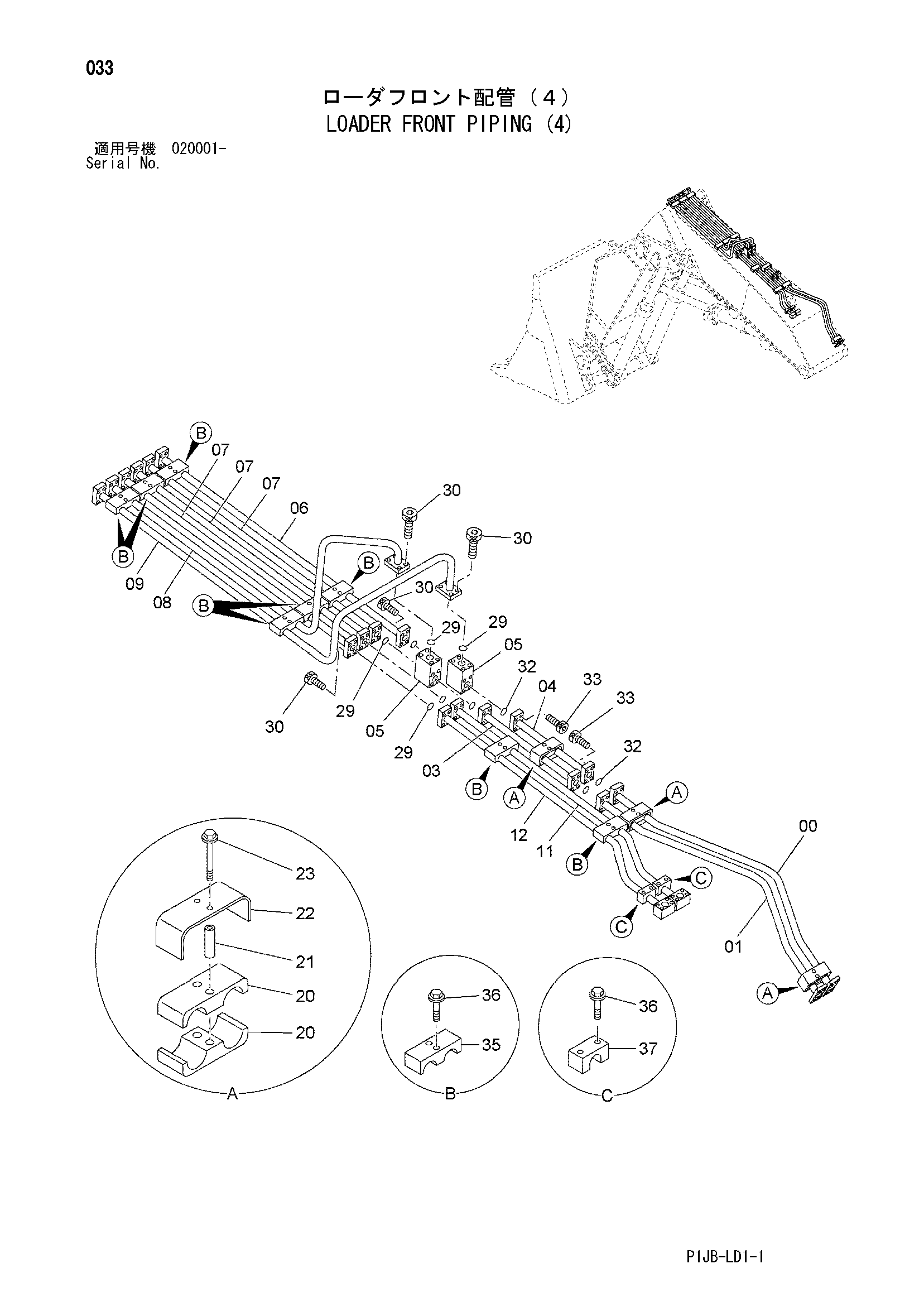

Заводская схема «Погрузчик гидролинии рабочего оборудования (4)» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8090159 | Трубка | 1 |
| 01 | 8090173 | Трубка | 1 |
| 03 | 9759849 | Трубка | 1 |
| 04 | 9759850 | Трубка | 1 |
| 05 | 3089705 | Блок | 2 |
| 06 | 9759851 | Трубка | 1 |
| 07 | 8081198 | Трубка | 3 |
| 08 | 8090160 | Трубка | 1 |
| 09 | 8090161 | Трубка | 1 |
| 11 | 8090162 | Трубка | 1 |
| 12 | 8090174 | Трубка | 1 |
| 20 | 4342703 | Хомут | 6 |
| 21 | 4342699 | Проставка | 6 |
| 22 | 4342695 | Хомут трубки | 3 |
| 23 | J021295 | Болт с шайбой | 6 |
| 23 | J271295 замена: J901295 | Болт с шайбой | 6 |
| 29 | 4508805 | Уплотнительное кольцо | 6 |
| 30 | M341445 | Болт с внутренним шестигранником | 24 |
| 32 | 4510169 | Уплотнительное кольцо | 4 |
| 33 | M341650 | Болт с внутренним шестигранником | 16 |
| 35 | 4205816 | Хомут трубки | 8 |
| 36 | J011280 | Болт с шайбой | 20 |
| 36 | J271280 замена: J901280 | Болт с шайбой | 20 |
| 37 | 4268428 | Хомут трубки | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
