Механизм поворота — HITACHI ZX850-3

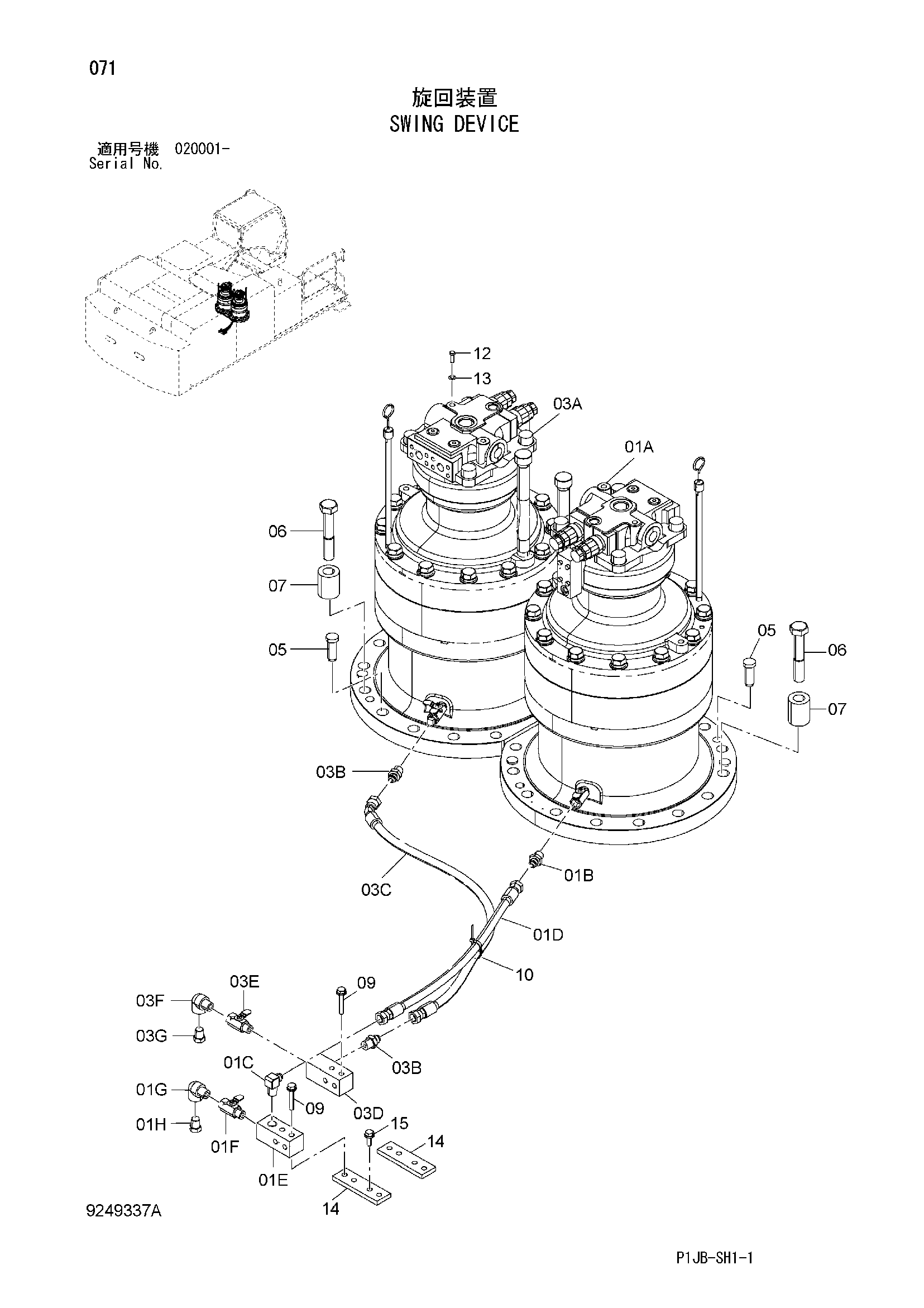

Заводская схема «Механизм поворота» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9251045 | Свинг-девике (правый) | 1 |
| 01A | 9250922 | Свинг-девике | 1 |
| 01B | 4221287 | Адаптер | 1 |
| 01C | 4154658 | Угловой штуцер | 1 |
| 01D | 4637608 | Шланг | 1 |
| 01E | 3104915 | Блок | 1 |
| 01F | 4194712 | Кран | 1 |
| 01G | 94-0632 | Угловой штуцер | 1 |
| 01H | 4509122 | Пробка | 1 |
| 03 | 9251046 | Свинг-девике (левый) | 1 |
| 03A | 9250922 | Свинг-девике | 1 |
| 03B | 4221287 | Адаптер | 2 |
| 03C | 4637609 | Шланг | 1 |
| 03D | 3104915 | Блок | 1 |
| 03E | 4194712 | Кран | 1 |
| 03F | 94-0632 | Угловой штуцер | 1 |
| 03G | 4509122 | Пробка | 1 |
| 05 | 4050722 | Установочный штифт | 4 |
| 06 | J932407 | Болт | 28 |
| 07 | 4219047 | Проставка | 28 |
| 09 | J271060 | Болт с шайбой | 4 |
| 09A | J901060 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 10 | 4055311 | Ленточный зажим | 1 |
| 12 | J901220 | Болт | 4 |
| 13 | A590112 | Плоская шайба | 4 |
| 14 | 4698925 | Кронштейн | 2 |
| 15 | J271230 | Болт с шайбой | 4 |
| 15A | J901230 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
