Радиатор крышка — HITACHI ZX850-3

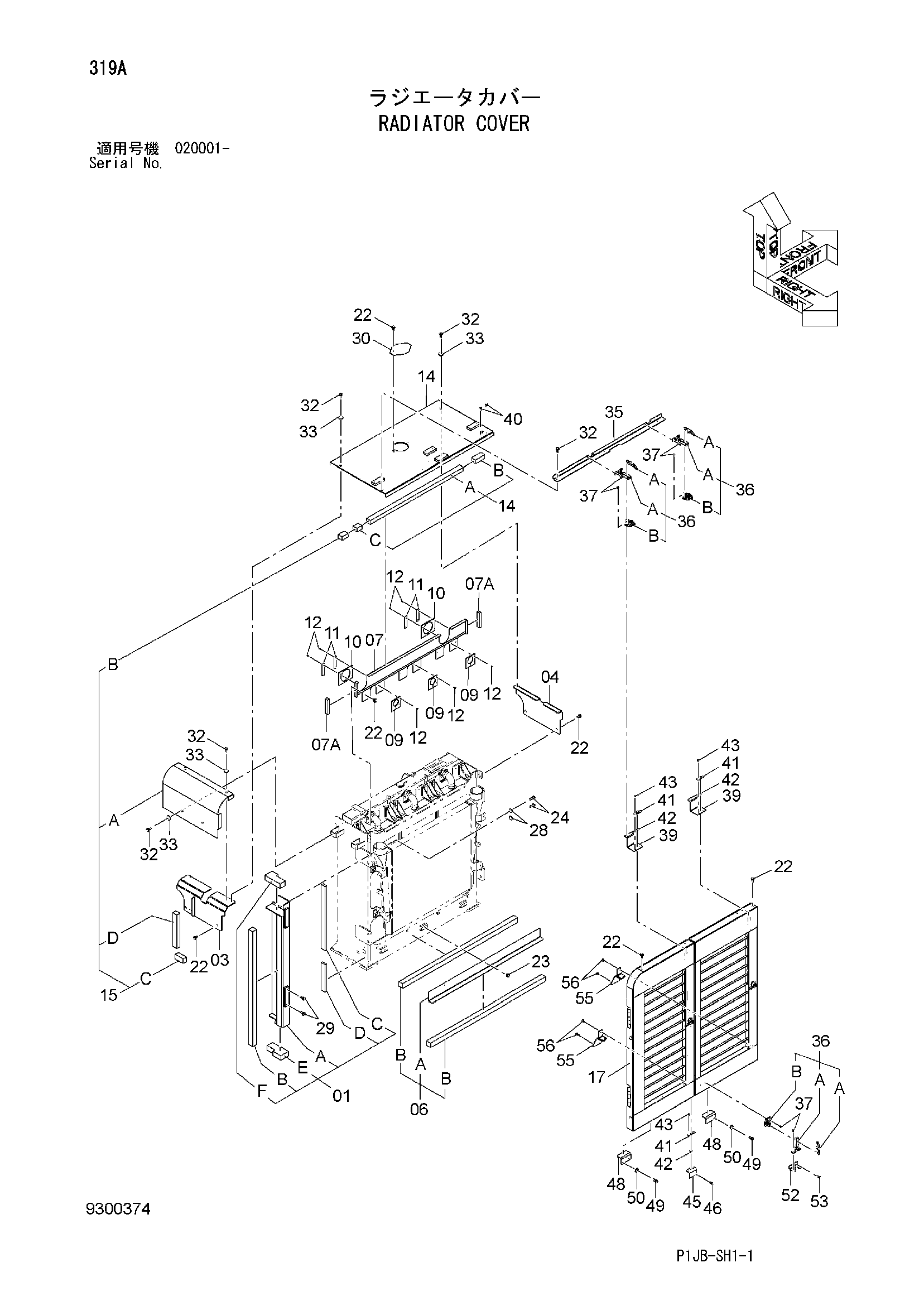

Заводская схема «Радиатор крышка» для HITACHI ZX850-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8116578 | Крышка | 1 |
| 01A | 8116579 | Крышка | 1 |
| 01B | 4640353 | Резиновая прокладка | 1 |
| 01C | 4640352 | Резиновая прокладка | 1 |
| 01D | 4640351 | Резиновая прокладка | 1 |
| 01E | 4640503 | Резиновая прокладка | 1 |
| 01F | 4640504 | Резиновая прокладка | 1 |
| 03 | 8099609 | Кронштейн | 1 |
| 04 | 8116550 | Кронштейн | 1 |
| 06 | 8101612 | Крышка | 1 |
| 06A | 3106022 | Крышка | 1 |
| 06B | 4640505 | Резиновая прокладка | 2 |
| 07 | 7048942 | Крышка | 1 |
| 07A | 4640457 | Резиновая прокладка | 2 |
| 09 | 4640434 | Резиновая прокладка | 3 |
| 10 | 4640433 | Резиновая прокладка | 2 |
| 11 | 4637646 | Пластина | 4 |
| 12 | 4425573 | Зажим | 20 |
| 14 | 6027018 | Крышка | 1 |
| 14A | 4640426 | Резиновая прокладка | 1 |
| 14B | 4640427 | Резиновая прокладка | 1 |
| 14C | 4640428 | Резиновая прокладка | 1 |
| 15 | 8101658 | Крышка | 1 |
| 15A | 7048988 | Над | 1 |
| 15B | 4640524 | Резиновая прокладка | 1 |
| 15C | 4640525 | Резиновая прокладка | 1 |
| 15D | 4653422 | Резиновая прокладка | 1 |
| 17 | 9298768 | Воздуховод | 1 |
| 22 | J281235 | Болт с шайбой | 14 |
| 22A | J901235 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 23 | J281230 | Болт с шайбой | 3 |
| 23A | J901230 | Болт | 1 |
| 23B | 4249324 | Шайба | 1 |
| 24 | J921445 | Болт | 4 |
| 28 | 4086894 | Шайба | 4 |
| 29 | J281250 | Болт с шайбой | 4 |
| 29A | J901250 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 30 | 4343333 | Крышка | 1 |
| 32 | J281240 | Болт с шайбой | 9 |
| 32A | J901240 | Болт | 1 |
| 32B | 4249324 | Шайба | 1 |
| 33 | 4338575 | Плоская шайба | 6 |
| 35 | 9770603 | Кронштейн | 1 |
| 36 | 4231750 | Защёлка | 3 |
| 36A | 3044290 | Защёлка | 1 |
| 36B | 3021131 | Анкхор | 1 |
| 37 | J260825 | Болт с шайбой | 12 |
| 37A | J900825 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 39 | 9770593 | Кронштейн | 2 |
| 40 | J271230 | Болт с шайбой | 4 |
| 40A | J901230 | Болт | 1 |
| 40B | J222012 | Шайба | 1 |
| 41 | 9762826 | Кронштейн | 3 |
| 42 | 4622667 | Ограничитель | 3 |
| 43 | J260820 | Болт с шайбой | 6 |
| 43A | J900820 | Болт | 1 |
| 43B | A590108 | Плоская шайба | 1 |
| 45 | 9770589 | Кронштейн | 1 |
| 46 | J271035 | Болт с шайбой | 2 |
| 46A | J901035 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 48 | 4695174 | Кронштейн | 2 |
| 49 | J921435 | Болт | 4 |
| 50 | 4086894 | Шайба | 4 |
| 52 | 9770590 | Кронштейн | 1 |
| 53 | J271030 | Болт с шайбой | 2 |
| 53A | J901030 | Болт | 1 |
| 53B | J222010 | Шайба | 1 |
| 55 | 9770594 | Кронштейн | 2 |
| 56 | J271025 | Болт с шайбой | 6 |
| 56A | J901025 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX850-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
